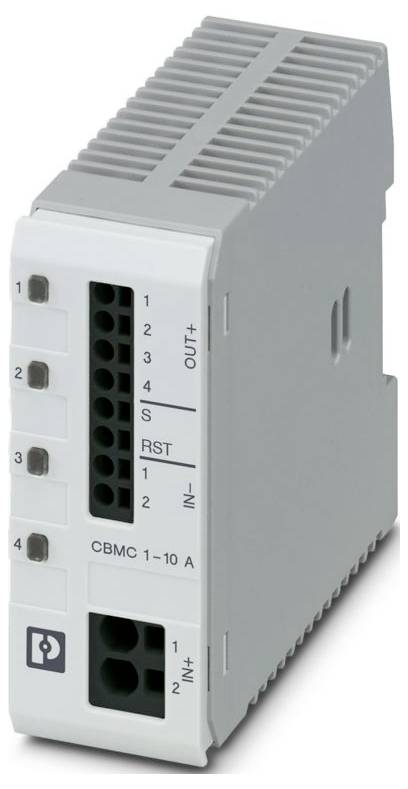

Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronikus védőkapcsoló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Elektronikus védőkapcsoló
Kivitel
Tartósín modul, egyrészes
Csatlakozó
Push-In rugóerős csatlakozás
Védelmi típus
IP20
Hossz
98 mm
Adatlap (PDF)
107 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
47 236 Ft
3
3% = 1308Ft
45 928 Ft
5
4% = 1833Ft
45 403 Ft
10
5% = 2182Ft
45 054 Ft
25
5% = 2574Ft
44 662 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (47 236 Ft / Darab)
47 236 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: CBMC
- Kialakítás: Egy darabból álló szerelősín modul
- Pólusok száma: 1
- Csatlakozás típusa: Direkt rugós csatlakozás
- Merev vezető keresztmetszete: 0,2 mm² ... 10 mm²
- Vezető keresztmetszete AWG: 24 ... 8
- Szélesség: 36 mm
- Magasság: 90 mm
- Mélység: 98 mm (7,5 mm-es szerelősínnel együtt)
- Szín: világosszürke (RAL 7035)
- Éghetőségi osztály az UL 94 szerint: V-0
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 3000 m 52 °C-ig (amsl); ≤ 4000 m 46 °C-ig (amsl)
- Szabványok/előírások: EN 50178
- Megjegyzés: Nagyfeszültségű rendszerek elektronikus berendezésekkel való felszerelése
- Szerelési típus: Szerelősín: 35 mm
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezettségi osztály: 2
- Ütésállóság (működés közben): 30 g (IEC 60068-2-27, Ea teszt)
- Rezgés (működés): 10 Hz ... 57,6 Hz (amplitúdó ±0,35 mm | az IEC 60068-2-6 szabvány szerint, Fc teszt); 57,6 Hz ... 150 Hz (5 g gyorsulás | az IEC 60068-2-6 szabvány szerint, Fc teszt)
- Üzemi feszültség: 18 V DC ... 30 V DC
- Csupaszolási hossz: 15 mm
- Általános: Általános
- Feszültségbesorolás: max. 35 V DC (terhelési áramkör)
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 4 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 6 mm²
- Címkézés: ISA S71.04.2013 G3 Harsh A csoport
- Anyaga: PC;PA 6.6;PA 6.3T;POM
- Biztonság: elektronikus
- Teljesítményveszteség: tipikusan 0,6 W (alapjáraton);< 9 W (névleges üzemben)
- Névleges feszültség: 24 V DC
- Érintésvédelmi osztály: III
- Kimenő feszültség: 24 V/DC
- Bemeneti feszültségtartomány: 7 V DC ... 30 V DC (lefutó él általi visszaállítás)
- Áramfelvétel: tipikusan 0,4 mA (24 V DC esetén)
- Hatékonyság:> 99%
- Visszatáplálási képesség: max. 35 V DC
- MTBF (IEC 61709, SN 29500): 8403361 óra (25 °C-on 21%-os terheléssel); 3067484 óra (40 °C-on 34,25%-os terheléssel); 534188 óra (35 °C-on 100%-os terheléssel)
- Feszültség:< 5 V DC (alacsony állapot);> 8 V DC (magas állapot)
- Szennyező gáz teszt: Szennyező gáz teszt
- Csatornák száma: 4
- Bekapcsolási késleltetés: 0,1 s (kimeneti csatornánként)
- UL jóváhagyás: UL jóváhagyás
- Kimeneti áram: max. 0,04 A (rövidzárlatbiztos)
- Érintkező kialakítása: galvanikus leválasztás nélkül
- Méretezett feszültséglökés 0,5 kV
- Terhelő áramkör: Terhelő áramkör
- Trigger típusa: E (elektronikus)
- Szükséges biztonsági mentés: Csak akkor szükséges, ha a tápegység Imax értéke> Rövidzárlati megszakítóképesség Integrált biztonsági elem.
- Nyugalmi áram I0: tipikusan 25 mA
- Hőmérséklet miatti csökkenés: 24 A DC (60 °C-on); 28 A DC (54 °C-on); 32 A DC (47 °C-on); 36 A DC (41 °C-on); 40 A DC (35 °C-on)
- Biztonsági elem: 15 A DC (kimeneti csatornánként)
- Kikapcsolási idő: ≤ 10 ms (rövidzárlat esetén)> 2,0 x BEMENET);1 s (1,2 ... 2,0 x IN)
- Feszültségcsökkenés miatti leállítás: ≤ 17,8 V DC (aktív); ≥ 18,8 V DC (inaktív)
- Max. kapacitív terhelés: 45000 µF (az árambeállítástól és a rendelkezésre álló rövidzárlati áramtól függően)
- Visszaállítás: Visszaállítás
- Impulzushossz: ≥ 50 ms (Magas); ≥ 50 ms (Alacsony)
- Állapotkimenet: Állapotkimenet
- Páratartalom-teszt: 96 óra, 95% relatív páratartalom, 40°C
- Névleges áram IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (kimeneti csatornánként állítható)
- Rövidzárlati megszakítóképesség: 300 A
- Névleges áram (előre beállított): 4 A
- Mérési tűréshatár I: ± 15%
- Túlfeszültség-leállítás: ≥ 30,5 V DC (aktív); ≤ 29,5 V DC (inaktív)
- Csatorna LED kikapcsolva: ki (csatorna kikapcsolva)
- Csatorna LED sárga: világít (csatorna bekapcsolva, csatorna kihasználtsága)> 80%; villog (programozási mód aktív)
- Csatorna LED zöld: világít (csatorna bekapcsolva)
- Csatorna LED piros: világít (csatorna kikapcsolva, túlfeszültség vagy alulfeszültség aktív); ideiglenesen világít (csatorna kikapcsolva, 5 mp hűtési fázis, túlterhelés vagy rövidzárlatos kioldás); villog (csatorna kikapcsolva, visszakapcsolásra kész, túlterhelés vagy rövidzárlatos kioldás); kétszer villog (csatorna kikapcsolva, a készülék teljes áramkorlátja túllépve 40 A)
- Modul inicializálási ideje: 1,6 s
- Várakozási idő a csatorna kikapcsolása után: 5 s (túlterhelés / rövidzárlat esetén)
- Főáramkör BE+: Főáramkör BE+
- Főáramkör BE-: Főáramkör BE-
- Főáramkör KI+: Főáramkör KI+
- Termék típus
Elektronikus védőkapcsoló
- Kivitel
Tartósín modul, egyrészes
- Csatlakozó
Push-In rugóerős csatlakozás
IP20
- Hossz
98 mm
- Szélesség
36 mm
- Magasság
90 mm
- Alkalmas
35 mm-es szerelősín
- Tartalom
1 db
- Gyártói szám
CBMC E4 24DC/1-10A S-R
- Méret
(H x Sz x Ma) 98 x 36 x 90 mm
- Mélység
98 mm
- Üzemi feszültség
30 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronikus védőkapcsoló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Elektronikus védőkapcsoló 1 db
Leírás
Többcsatornás elektronikus megszakító négy terhelés 24 V DC feszültségű védelmére túlterhelés és rövidzárlat ellen. Állapotkimenettel, visszaállító bemenettel és a beállított névleges áramok elektronikus reteszelésével. DIN szerelősínre szereléshez.
