Name: Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Elektronikus védőkapcsoló 1 db
Brand: Phoenix Contact
SKU: 3562601
Availability: BackOrder

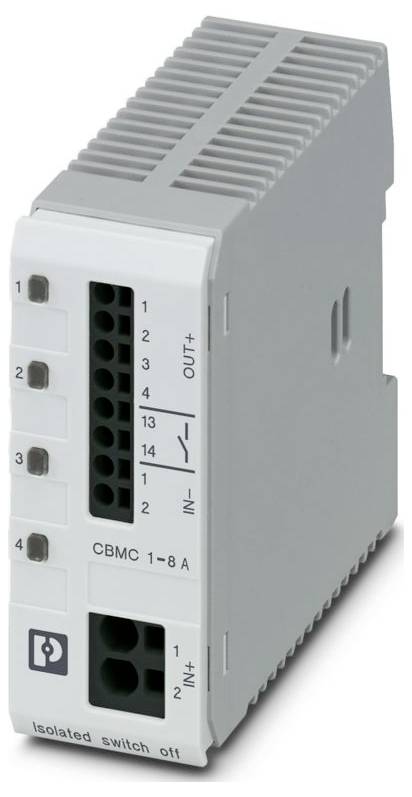

„CBMC 1-8A" elszigetelt kapcsolóeszköz címkézett bemeneti-kimeneti portokkal, a csatlakozási állapot numerikus jelzőivel, elektromos rendszerekhez tervezve.

Hasonló kivitel

Termék típus

Elektronikus védőkapcsoló

Kivitel

Tartósín modul, egyrészes

Csatlakozó

Push-In rugóerős csatlakozás

Védelmi típus

IP20

Hossz

98 mm

Adatlap (PDF)

Szállítás: 10. 30. [P.]

53 db

Szám

Összesen (78 990 Ft / Darab)

78 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: CBMC
Kialakítás: Egy darabból álló szerelősín modul
Pólusok száma: 1
Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
Kapcsolási funkció: Normál esetben nyitott érintkező
Csatlakozás típusa: Direkt rugós csatlakozás
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 36 mm
Magasság: 90 mm
Mélység: 98 mm (7,5 mm-es szerelősínnel együtt)
Szín: világosszürke (RAL 7035)
Gyúlékonysági osztály az UL 94 szerint: V-0
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
Tengerszint feletti magasság: ≤ 3000 m 52 °C-ig (amsl); ≤ 4000 m 46 °C-ig (amsl)
Szabványok/előírások: EN 50178
Megjegyzés: Nagyfeszültségű rendszerek elektronikus berendezésekkel való felszerelése
Szerelési típus: Szerelősín: 35 mm
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Szennyezettségi osztály: 2
Csatlakozás megnevezése: Távközlési hálózat
Üzemi feszültség: 0 V DC ... 30 V DC
Üzemi áram: 100 mA DC
Csupaszolási hossz: 10 mm
Általános: Általános
Feszültségbesorolás: max. 35 V DC (terhelési áramkör)
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 2,5mm²
Címkézés: ISA S71.04.2013 G3 Harsh A csoport
Anyag: PC;PA 6.6;PA 6.3T;POM
Biztonság: elektronikus
Teljesítményveszteség: tipikusan 1,8 W (alapjáraton);< 7 W (névleges üzemben)
Névleges feszültség: 24 V DC
Érintésvédelmi osztály: III
Hatékonyság:> 99%
Visszatáplálási képesség: max. 35 V DC
MTBF (IEC 61709, SN 29500): 5 000 000 óra (25 °C-on 21%-os terheléssel); 2 000 000 óra (40 °C-on 34,25%-os terheléssel); 321 056 óra (52 °C-on 100%-os terheléssel)
Szennyező gáz teszt: Szennyező gáz teszt
Csatornák száma: 4
Bekapcsolási késleltetés: 0,1 s (kimeneti csatornánként)
Érintkező típusa: Relé, záróérintkező
Méretezett feszültséglökés 0,5 kV
Terhelő áramkör: Terhelő áramkör
Kioldó típusa: EC (elektronikusan - galvanikusan leválasztva)
Szükséges biztonsági mentés: Csak akkor szükséges, ha a tápegység Imax értéke> Rövidzárlati megszakítóképesség Integrált biztonsági elem; 30 A (gG, lineáris tápegységgel szállítva, Icn ≥ 200 A)
Nyugalmi áram I0: tipikusan 75 mA
Hőmérséklet miatti csökkenés: 25 A DC (60 °C-on); 28 A DC (56 °C-on); 32 A DC (52 °C-on)
Biztonsági elem: 15 A DC (kimeneti csatornánként)
Kikapcsolási idő: ≤ 10 ms (rövidzárlat esetén)> 2,0 x BEMENET);1 s (1,2 ... 2,0 x IN)
Feszültségcsökkenés miatti leállítás: ≤ 17,8 V DC (aktív); ≥ 18,8 V DC (inaktív)
Max. kapacitív terhelés: 45000 µF (az árambeállítástól és a rendelkezésre álló rövidzárlati áramtól függően)
Páratartalom-teszt: 96 óra, 95% relatív páratartalom, 40°C
Névleges áram IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (kimeneti csatornánként állítható)
Rövidzárlati megszakítóképesség: 300 A
Névleges áram (előre beállított): 4 A
Mérési tűréshatár I: ± 15%
Túlfeszültség-leállítás: ≥ 30,5 V DC (aktív); ≤ 29,5 V DC (inaktív)
Csatorna LED kikapcsolva: ki (csatorna kikapcsolva)
Csatorna LED sárga: világít (csatorna bekapcsolva, csatorna kihasználtsága)> 80%; villog (programozási mód aktív)
Csatorna LED zöld: világít (csatorna bekapcsolva)
Csatorna LED piros: világít (csatorna kikapcsolva, reléhiba, túlfeszültség vagy alacsony feszültség aktív); ideiglenesen világít (csatorna kikapcsolva, 5 mp hűtési fázis, túlterhelés vagy rövidzárlat miatti kioldás); villog (csatorna kikapcsolva, újraindításra kész, túlterhelés vagy rövidzárlat miatti kioldás); kétszer villog (csatorna kikapcsolva, a készülék teljes áramkorlátja túllépve 32 A)
Modul inicializálási ideje: 1,6 s
Várakozási idő a csatorna kikapcsolása után: 5 s (túlterhelés / rövidzárlat esetén)
Főáramkör BE+: Főáramkör BE+
Főáramkör BE-: Főáramkör BE-
Főáramkör KI: Főáramkör KI
Távközlési hálózat: Távközlési hálózat

Termék típus: Elektronikus védőkapcsoló

Kivitel: Tartósín modul, egyrészes

Csatlakozó: Push-In rugóerős csatlakozás

: IP20

Hossz: 98 mm

Szélesség: 36 mm

Magasság: 90 mm

Alkalmas: 35 mm-es szerelősín

Tartalom: 1 db

Gyártói szám: CBMC EG4 24DC/1-8A NO

Méret: (H x Sz x Ma) 98 x 36 x 90 mm

Mélység: 98 mm

Üzemi feszültség: 30 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3562601 Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Elektronikus védőkapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3562601 Phoenix Contact 1065730 CBMC EG4 24DC/1-8A NO Elektronikus védőkapcsoló 1 db

Leírás

Elektronikus kismegszakító EG (elektronikusan - galvanikusan leválasztó), 1 pólusú, kioldási karakterisztika: elektronikus, szerelési mód: DIN sín: 35 mm, névleges áram: 32 A
