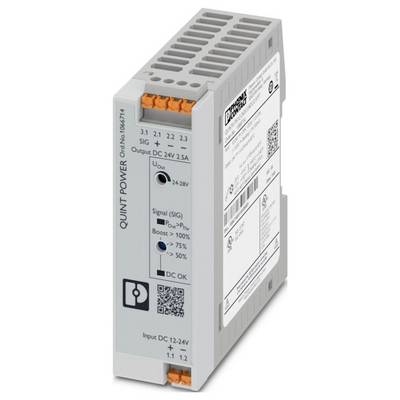

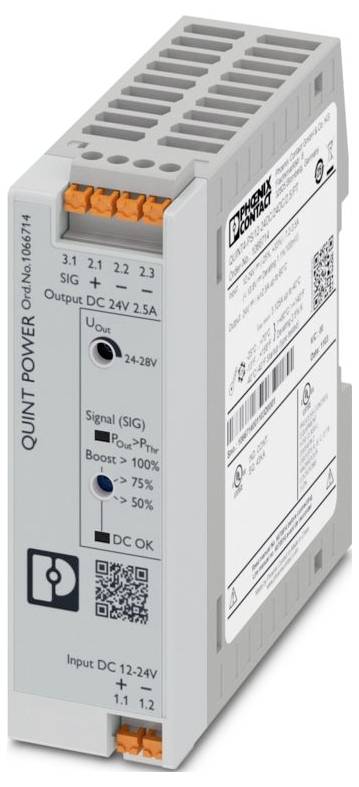

Phoenix Contact 1066714 DC/DC gépjármű feszültségváltó 24 V/DC 2.5 A Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (48 024 Ft / Darab)
48 024 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: QUINT POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 90 mm
- Magasság: 106 mm
- Mélység: 32 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-10
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 perc (az IEC 60068-2-6 szabvány szerint)
- Csupaszolási hossz: 10 mm
- Frekvenciatartomány: 50 Hz ... 60 Hz
- Jelölés: DNV GL
- Érintésvédelmi osztály II
- Frekvencia: 50Hz; 100Hz; 150Hz; 300Hz
- Bemeneti feszültségtartomány: 12 V DC ... 24 V/DC
- Bemeneti feszültségtartomány: 12 V DC ... 24 V DC -25% ... +33% (SELV)
- Széleskörű bejárat: igen
- Maximális feszültség: 35 V DC (60 s)
- Bekapcsolási áram: tipikusan 8,6 A
- Bekapcsolási áram integrál (I²t): tipikusan 0,1 A²s
- Bekapcsolási áramkorlát: 8,6 A
- Áramkimaradás áthidalási ideje: jellemzően 16 ms (24 V DC)
- Áramfelvétel: tipikusan 7,2 A (12 V DC); tipikusan 3,5 A (24 V DC)
- Bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 15 A (gyors kioldású, belső)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 10 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 92,1% (24 V DC)
- Kezdeti jellemző: U/I Advanced
- Névleges kimeneti feszültség: 24 V DC
- Kimeneti feszültség beállítási tartomány (USet): 24 V DC ... 28 V egyenáram (> 24 V DC, állandó teljesítmény)
- Névleges kimeneti áram (IN): 2,5 A
- Statikus túlfeszültség (IStat.Boost): 3,125 A (≤ 40 °C)
- Dinamikus gyorsítás (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Kimeneti teljesítmény (PN): 60 W
- Kimeneti teljesítmény (PStat.) Teljesítménynövelés): 75 W
- Kimeneti teljesítmény (PDyn.) Teljesítménynövelés): 120 W
- Visszatáplálási képesség: ≤ 35 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 32 V DC
- Maradék hullámzás:< 20 mVSS
- Statikus szabály eltérése:< 1% (statikus terheléseloszlás 10% ... 90%)
- Dinamikus eltérés a szabálytól:< 1% (statikus terheléseloszlás 10% ... 90%)
- Szabályozási eltérés Bemeneti feszültség változása:< 1% (statikus terheléseloszlás 10% ... 90%)
- Emelkedési idő:< 1 s (UOUT (10 % ...) 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 1,3 W
- Maximális teljesítményveszteség névleges terhelésnél:< 8 W
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus
- Bemenet: 1 kV (4-es teszterősségi szint - szimmetrikus); 2 kV (4-es teszterősségi szint - aszimmetrikus)
- Pozíció: 3.x
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 0,2 mm² ... 2,5mm²
- Rugalmas: 0,2 mm² ... 2,5mm²
- Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 2,5mm²
- Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 2,5mm²
- merev (AWG): 24 ... 14
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 1 kV (4-es teszterősségi szint - szimmetrikus); 2 kV (4-es teszterősségi szint - aszimmetrikus)
- LED jelzés: LED jelzés
- Jelküszöb:> PThr (a LED sárgán világít, kimeneti teljesítmény)> PThr, a forgókapcsoló állásától függően);> 0,9 x USet (a LED zölden világít);< 0,9 x USet (a LED zölden villog)
- Alapértelmezett: 24 V DC; 22 mA; 24 V DC az UOut számára> 0,9 x USet
- Digitális: 0 V DC; 24 V DC; 22 mA
- Fázisok száma: 1,00
- Szigetelési feszültség bemenet/kimenet: 2,6 kV DC (típusvizsgálat); 1,2 kV DC (egységvizsgálat)
- Kapcsolási frekvencia: 130,00 kHz ... 130,00 kHz (segédátalakító fokozat); 70,00 kHz ... 250,00 kHz (fő konverter fokozat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1999348 óra (25 °C);> 1120490 óra (40 °C);> 471066 óra (60 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- Áram: 2,5 A
- a hőmérséklet 30 °C
- Idő: 50 ms
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Cikk méretei: Cikk méretei
- Cikkméretek alternatív rögzítéshez: Cikkméretek alternatív rögzítéshez
- Telepítési méret: Telepítési méret
- Beépítési távolság jobbra/balra (aktív): 15 mm / 15 mm (POut ≥50%)
- Jobb/bal oldali beépítési távolság (passzív): 5 mm / 5 mm (POut ≥50%)
- Beépítési távolság felül/alul (aktív): 30 mm / 30 mm (POut ≥50%)
- Szerelési távolság felül/alul (passzív): 30 mm / 30 mm (POut ≥50%)
- Szerelési utasítások: egymásra helyezhető: PN ≥50%, vízszintesen 5 mm, aktív alkatrészek mellett 15 mm, függőlegesen 50 mm
- összekapcsolható: PN< 50%, vízszintes 0 mm, függőleges felül 40 mm, függőleges alul 20 mm
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: műanyag
- Üzemi magasság: ≤ 5000 m (> 2000 m, vegye figyelembe a teljesítménycsökkenést)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- Szabványos megnevezés: Hálózati ingadozás/alulfeszültség
- Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések: Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések
- Védő extra alacsony feszültség: Védő extra alacsony feszültség
- Feszültségcsökkenések: Feszültségcsökkenések
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Hajóépítés: Hajóépítés
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3; EN 61000-6-4
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Erőművek EMC-követelményei: EN 61850-3; EN 61000-6-5
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- DNV GL által lebonyolított kibocsátások: DNV GL által lebonyolított kibocsátások
- DNV: B osztály
- DNV GL interferencia kibocsátás: DNV GL interferencia kibocsátás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (4-es teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: B. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttér erőssége: 1000 A/m
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 1 kV
- Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Pulzáló mágneses mező: Pulzáló mágneses mező
- Aszimmetrikus vezetett zavarok: Aszimmetrikus vezetett zavarok
- 1. tesztszint: 100 kHz
- 2. tesztszint: 1 MHz
- 3. tesztszint: 1,5 kHz 15 kHz (3. tesztszint)
- 4. tesztszint: 15 kHz 150 kHz (3. tesztszint)
- 5. tesztszint: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (3. tesztszint)
- 6. tesztszint: 0 Hz 16,7 Hz 50 Hz 60 Hz (3. tesztszint)
- Az egyenfeszültség váltakozó áramú összetevője: Az egyenfeszültség váltakozó áramú összetevője
- Árfolyam: 10% (ENSZ)
- Csillapított oszcilláló hullám: Csillapított oszcilláló hullám
- Bemenet, kimenet (1. tesztszint): 1 MHz (2. teszterősségi szint - szimmetrikus)
- Bemenet, kimenet (2. tesztszint): 1 MHz (2. tesztszint - kiegyensúlyozatlan)
- Jelek (1. tesztszint): 1 MHz (2. teszterősségi szint - szimmetrikus)
- Jelek (2. tesztszint): 1 MHz (2. tesztszint - kiegyensúlyozatlan)
- Csillapított oszcilláló mágneses mező: Csillapított oszcilláló mágneses mező
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Teljesítménycsökkentés:> 60 °C (a POut névleges értékének 2,5%-a/K)
- Periódusok száma: 0,5 / 1 / 5 / 50 periódus
- Jobb/bal oldali beépítési távolság (aktív, passzív): 0 mm / 0 mm (POut ≤50%)
- Beépítési távolság felül/alul (aktív, passzív): 30 mm / 30 mm (POut ≤50%)
- Ház anyaga: Polikarbonát (PC), UL 94 V0
- Konfigurálható jelkimenet: Konfigurálható jelkimenet
- Termék típus
DC/DC gépjármű feszültségváltó
- Gyártói szám
QUINT4-PS/12-24DC/24DC/2.5/PT
- Bemeneti feszültség (min.)
12 V/DC
- Bemeneti feszültség (max.)
24 V/DC
- Kimeneti feszültségek
24 V/DC
- Kimeneti áram (max.)
2.5 A
- Kimenő áram (max.) kerekítve
2.5 A
- Csatlakozó
Push-In rugóerős csatlakozás
- Üzemi hőmérséklet (min.)
-25 °C
- Üzemi hőmérséklet (max.)
70 °C
- Méret
(H x Sz x Ma) 90 x 32 x 106 mm
- Magasság
106 mm
- Hossz
90 mm
- Szélesség
32 mm
- Tartalom
1 db
- Mélység
90 mm
IP20
- Beépítési magasság
106 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3582669 Phoenix Contact 1066714 DC/DC gépjármű feszültségváltó 24 V/DC 2.5 A Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3582669 Phoenix Contact 1066714 DC/DC gépjármű feszültségváltó 24 V/DC 2.5 A Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
Primer kapcsolóüzemű DC/DC átalakító, QUINT POWER, kalapsínre szerelhető, bemenet: 12 V DC - 24 V DC, kimenet: 24 V DC / 2,5 A
