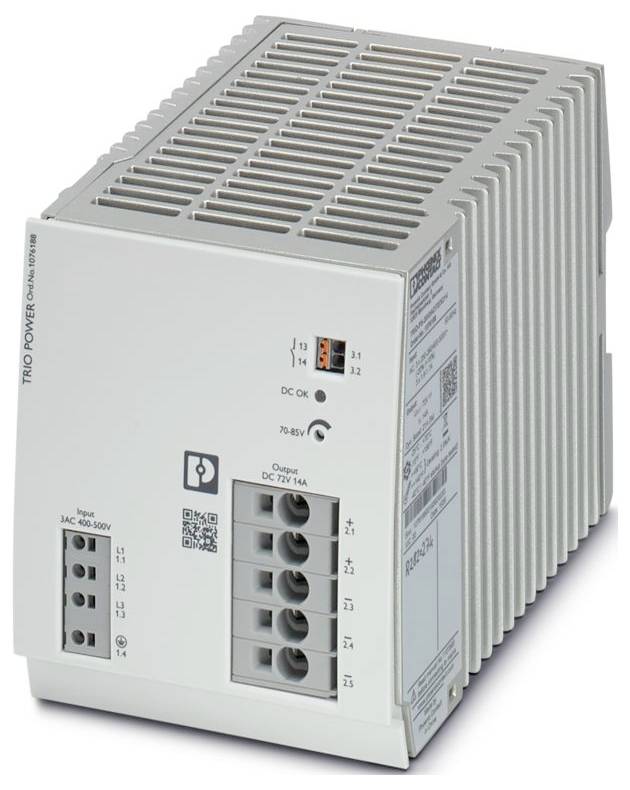

Phoenix Contact 1076188 Tápfeszültség 72 V/DC 14 A 1335.1 VA Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (129 126 Ft / Darab)
129 126 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TRIO POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 110 mm
- Magasság: 130 mm
- Mélység: 160 mm
- Szín: zöld
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-6-3
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (az IEC 60068-2-6 szabvány szerint); 15 Hz ... 150 Hz, 0,7 g, 90 perc.
- Csupaszolási hossz: 8 mm
- Hajlékony vezető keresztmetszete min.: 0,75 mm²
- Hajlékony vezető keresztmetszete max.: 1,5 mm²
- Merev vezető keresztmetszete min.: 0,75 mm²
- Merev vezető keresztmetszete max.: 0,75 mm²
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Megfelelőség/Jóváhagyások: Megfelelőség/Jóváhagyások
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Védelmi osztály: I (zárt vezérlőszekrényben)
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: 3x 400 V AC ... 500 V AC
- Bemeneti feszültségtartomány: 3x 400 V AC ... 500 V AC -20% ... +15 %
- Bekapcsolási áram: ≤ 30 A (tipikus)
- Bekapcsolási áram integrálja (I2t):< 1.1 A2s
- Bekapcsolási áramkorlát: 35 A (1 ms után)
- Hálózatkimaradás áthidalási ideje:> 10 ms (400 V AC);> 20 ms (480 V AC)
- Áramfelvétel: 3 x 1,9 A (400 V AC); 3 x 1,7 A (500 V AC)
- Névleges energiafogyasztás: 1335,1 VA
- Tipikus bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 6,3 A (belső (készülékvédelem))
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 10 A ... 16 A (B, C, D, K jellemzők)
- Hatékonyság:> 94,6% (400 V AC);> 94,3% (480 V AC)
- Kimeneti jellemzők: U/I dinamikus terhelési tartalékkal
- Névleges kimeneti feszültség: 72 V DC ±1%
- Kimeneti feszültség beállítási tartomány (USet): 70 V DC ... 85 V egyenáram (> 72 V DC, teljesítményállandó korlátozott)
- Névleges kimeneti áram (IN): 14 A
- Dinamikus erősítés (IDyn.Boost): 21 A (5 s)
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási ellenállás:< 105 V egyenáram
- Kimeneti túlfeszültség-védelem (OVP): ≤ 105 V DC
- Maradék ingadozás: ≤ 300 mVSS
- Emelkedési idő: ≤ 2 ms (UOUT (10 % ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 7 W (400 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 58 W (400 V AC)
- Párhuzamos csatlakozási lehetőség: igen
- Másodlagos oldali védelem: elektronikus
- Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 1 kV (2. teszterősségi szint - kiegyensúlyozatlan)
- Jelzéstípusok: LED; Potenciálmentes jelzőérintkező
- Alapértelmezett: zárva
- Digitális: 30 V AC 30 V DC 100 mA
- Fázisok száma: 3
- Szigetelési feszültség bemenet/kimenet: 3 kV AC (típusvizsgálat); 1,5 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1 730 000 óra (25 °C);> 1051000 óra (40 °C);> 510 000 óra (60 °C)
- Telepítési méret: Telepítési méret
- Szerelési utasítások: egymásra helyezhető: vízszintesen 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), függőlegesen 50 mm
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: műanyag
- Kapucni anyaga: Polikarbonát
- Üzemi magasság: ≤ 4000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 11 ms, 15 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- EN 61010-1: II (≤ 2000 m)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: A. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 400 V AC
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Váltóáramú működés: Váltóáramú működés
- Hálózat típusa: Csillaghálózat
- Tipikus országos hálózati feszültség: 3x 400 V AC; 3x 480 V AC
- Tápfeszültség típusa: AC
- Váltakozó áramú frekvenciatartomány: 50 Hz ... 60 Hz
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±5 Hz
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
- Teljesítménytényező (cos phi): 0,77
- Szivárgási áram a PE-hez:< 3,5 mA;< 2,5 mA (550 V AC, 60 Hz)
- Teljesítménycsökkentés:> 60 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%, 10 Hz);< 0,1% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 1008 W; 1512 W (5 s)
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, min.: 0,75 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, max.: 0,75 mm²
- Rugalmas, egyeres kábel/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, min.: 0,75 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, max.: 1 mm²
- Minimális vezetőkeresztmetszet AWG: 20
- Maximális vezetőkeresztmetszet AWG: 18
- Beépítési távolság jobbra/balra: 0 mm / 0 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Elektromos biztonság: IEC 61010-2-201
- Szabvány - Biztonságos elválasztás: DIN VDE 0100-410
- Szabvány - Transzformátorok biztonsága: EN 61558-2-16 (csak légrés és kúszóáramút)
- UL jóváhagyások: UL/C-UL listán szereplő UL 61010-1
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 1 periódus
- Ház anyaga: Alumínium (AlMg3)
- Interferencia kibocsátás: Interferencia kibocsátás
- Jel: DC OK: Jel: DC OK
- Folyamatos terhelési áram: 100 mA
- Jelkimenet: LED állapotjelző: Jelkimenet: LED állapotjelző
- Jelzés megnevezése: DC OK
- Állapotjelző: LED
- SIL az IEC 61508 szabvány szerint: 0
- Bemenet/Kimenet: aszimmetrikus
- Rádióinterferencia-feszültség az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipari és lakossági
- Rádiózavar-sugárzás az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipar és lakossági környezet
- Rövidzárlati áram:< 23,5 A egyenáram (folyamatos)
- 13/14-es jelzőrelé: 13/14-es jelzőrelé
- DC OK: UO KI> 0,95 x UN (UN = 72 V DC)
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
400 V/AC
- Bemeneti feszültség (max.)
500 V/AC
- Kimeneti áram (max.)
14 A
- Kimenő áram (max.) kerekítve
14 A
1335.1 VA
- Fázisok
3
- Kimeneti feszültség (nom.)
72 V/DC
- Csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 160 x 110 x 130 mm
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
1076188
- Tartalom
1 db
- Szélesség
110 mm
- Magasság
130 mm
- Hossz
160 mm
IP20
- Gyártói szám
TRIO-PS-2G/3AC/72DC/14
- Mélység
160 mm
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562889 Phoenix Contact 1076188 Tápfeszültség 72 V/DC 14 A 1335.1 VA Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562889 Phoenix Contact 1076188 Tápfeszültség 72 V/DC 14 A 1335.1 VA Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
TRIO POWER primer kapcsolóüzemű tápegység, direkt rugós csatlakozás, kalapsínre szerelhető, bemenet: 3 fázisú, kimenet: 72 V DC / 14 A
