Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Túlfeszültség levezető 40 kA 1 db vásárlása

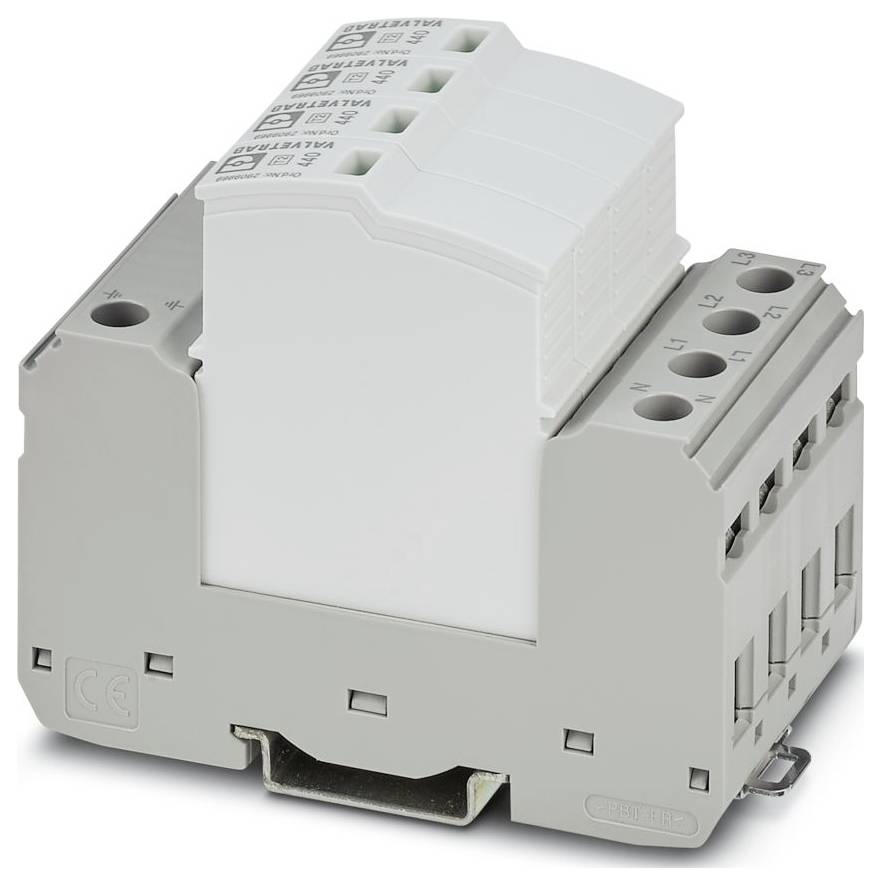

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Túlfeszültség levezető 40 kA 1 db-0

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 15. Cs.

Szám

Összesen (85 031 Ft / Darab)

85 031 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: SEC család
IEC tesztosztály: II;T2
Kialakítás: Kétrészes dugaszolható szerelősín modul
Pólusok száma: 3
Túlfeszültség-védelem hibaüzenete: vizuális, távjelző érintkező
Névleges feszültség UN: 400/690V AC (TN-S); 400V AC (IT)
Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
Kapcsolási funkció: Váltó
Csatlakozás típusa: Dugós/csavaros csatlakozás COMBICON-on keresztül
Csavarmenet: M2
Meghúzási nyomaték: 0,25 Nm
Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 28 ... 16
Szélesség: 49,2 mm
Magasság: 97,9 mm
Mélység: 74,5 mm (beleértve a 7,5 mm-es szerelősínt)
Osztályegység: 2,7 TE
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PA 6.6-FR 20% üvegszálas műgyanta; PBT-FR
Hatásirány: 3L-N/PE
Maximális folyamatos feszültség UC: 440 V AC
Névleges kisülési lökőáram In (8/20) µs: 20 kA
Válaszidő tA: ≤ 25 ns
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m (amsl)
Szabványok/előírások: EN 61643-11
Megjegyzés: 2012
Szerelési típus: Szerelősín: 35 mm
EN típus: T2
Tápellátási rendszer IEC: TN-S; IT
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Névleges frekvencia fN: 50 Hz (60 Hz)
Az anyag CTI-értéke: 600
Szigetelőanyag: PA6.6-FR 20% üvegszálas polietilén; PBT-FR
Anyagcsoport: I
Védelmi útvonalak: LN;L-PE;N-PE
PC energiafogyasztása készenléti állapotban: ≤ 720 mVA
Maximális kisülési áram Imax (8/20) µs: 40 kA
TOV viselkedés UT-n: 581 V AC (5 s / ellenálló üzemmód); 762 V AC (120 perc / biztonságos meghibásodási üzemmód)
Megengedett páratartalom (üzemi): 5% ... 95%
Ütésállóság (működés közben): 30 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
Rezgés (működés): 5 g (10 ... 500 Hz / 2,5 óra / X, Y, Z)
Csatlakozás megnevezése: Hiba távjelző érintkező
Üzemi feszültség: 5 V AC ... 250 V AC; 125 V DC (200 mA DC)
Üzemi áram: 5 mA AC ... 1 A AC; 1 A DC (30 V DC)
Csupaszolási hossz: 7 mm
Hibás távjelző érintkező: Hibás távjelző érintkező
Névleges terhelési áram IL: 40 A (Biconnect M4 villás kábelsaru 6 mm²); 63 A (TWIN érvéghüvely 2x 10 mm²)
Rövidzárlatállóság ISCCR: 25 kA (max. 315 A-es gG biztosítékkal); 50 kA (max. 200 A-es gG biztosítékkal)
Védelmi szint Up (L-N): 4 kV
Védelmi szint felfelé (L-PE): ≤ 1,9 kV
Védelmi szint felfelé (N-PE): ≤ 1,9 kV
Maradék feszültség Ures (LN): ≤ 4 kV (Innél); ≤ 3,5 kV (10 kA-nál); ≤ 3,2 kV (5 kA-nál); ≤ 3,1 kV (4 kA-nál); ≤ 2,85 kV (2 kA-nál)
Maradék feszültség Ures (L-PE): ≤ 1,9 kV (in in); ≤ 1,65 kV (10 kA-nál); ≤ 1,5 kV (5 kA-nál); ≤ 1,45 kV (4 kA-nál); ≤ 1,35 kV (2 kA-nál)
Maradék feszültség Ures (N-PE): ≤ 1,9 kV (Innél); ≤ 1,65 kV (10 kA-nál); ≤ 1,5 kV (5 kA-nál); ≤ 1,45 kV (4 kA-nál); ≤ 1,35 kV (2 kA-nál)
Maximális biztosítékérték V-átvezető kábelezés esetén: 40 A (gG / Biconnect M4 villás kábelsaru 6 mm²); 63 A (gG / TWIN érvéghüvely 2x 10 mm²)
Maximális biztosítékérték leágazó vezetékezéshez: 315 A (gG)
Általános: Általános
EN 61643-11: EN 61643-11
Szín (dugó): világosszürke (RAL 7035)
Szín (alapelem): szürke (RAL 7042)

Termék típus: Túlfeszültség levezető

Levezető áram: 40 kA

Kivitel: Kétrészes dugaszolható szerelősín modul

: IP20

Gyártói szám: 1076468

Típus: 2

Méret: (Sz x Ma x Mé) 49.2 x 97.9 x 74.5 mm

Szélesség: 49.2 mm

Magasság: 97.9 mm

Mélység: 74.5 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Túlfeszültség levezető 40 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Túlfeszültség levezető 40 kA 1 db

Leírás

Dugaszolható túlfeszültség-levezető, 2-es típusú / II. osztályú, külön N és PE vezetékkel ellátott 3 fázisú hálózatokhoz (5 vezetékes rendszer: L1, L2, L3, N, PE), távjelző érintkezővel.
