Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Túlfeszültség ellen védő készülék 10 kA 1 db vásárlása

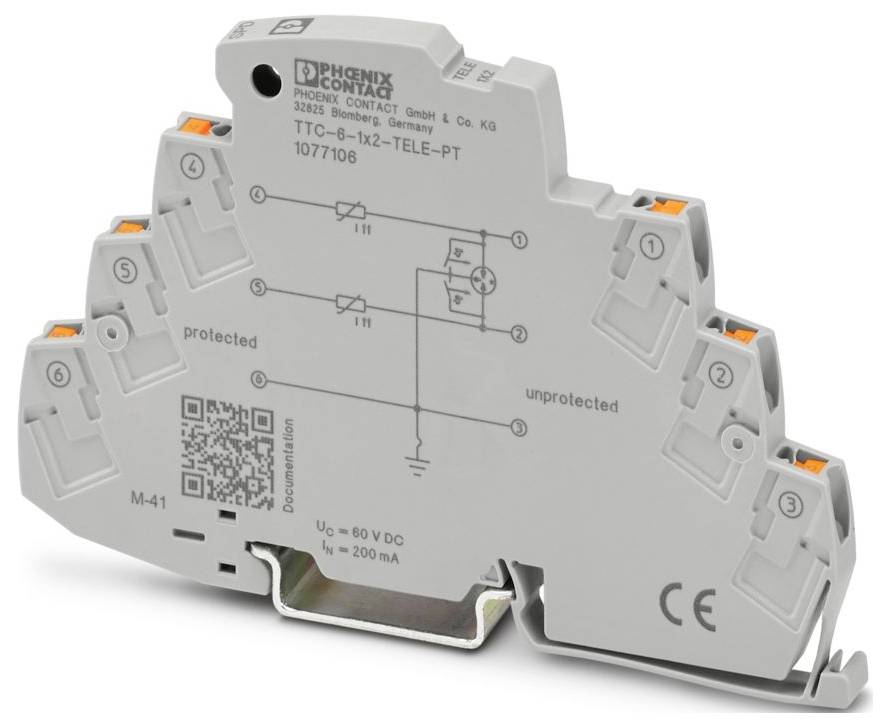

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Túlfeszültség ellen védő készülék 10 kA 1 db-0

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 1. Cs.

24 db

Szám

Összesen (26 764 Ft / Darab)

26 764 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: TERMITRAB komplett
IEC tesztosztály: B2; C1; C2; C3; D1
Kialakítás: Egy darabból álló szerelősín modul
Túlfeszültség-védelem hibaüzenete: nincs
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 6,2 mm +0,1 mm
Magasság: 105,8 mm
Mélység: 69,5 mm (7,5 mm-es rögzítősínnel együtt)
Szín: szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PBT
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Maximális folyamatos feszültség UC: 60 V DC
Méretezett áram 200 mA
Üzemi áram IC UC-n: ≤ 1 µA
Védővezető áram IPE: ≤ 1 µA
Teljes kisülési áram IÖssz (8/20) µs: 10 kA
Védelmi szint Fel (ér-ér): ≤ 650 V (B2 - 1 kV); ≤ 800 V (B2 - 4 kV); ≤ 1 kV (C1 - 1 kV / 500 A); ≤ 1,4 kV (C2 - 10 kV / 5 kA); ≤ 850 V (C3 - 15 A); ≤ 1,1 kV (C3 - 25 A); ≤1,4 kV (C3 - 100 A)
Védelmi szint Fel (ér-föld): ≤ 600 V (B2 - 1 kV); ≤ 750 V (B2 - 4 kV); ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 650 V (C3 - 15 A); ≤ 750 V (C3 - 25 A); ≤1,2 kV (C3 - 100 A)
Kapacitás (vezeték-vezeték): tipikusan 10 pF
Ellenállás útvonalanként: 6 Ω
Túlfeszültség-állóság (ér-föld): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 4000 m (amsl)
Szabványok/előírások: EN 61643-21
Megjegyzés: 2001 + A1:2009 + A2:2013
Szerelési típus: Szerelősín: TH 35 - 7,5 mm
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Szigetelőanyag: PBT
Megengedett páratartalom (üzemi): 5% ... 95%
Vezetékpárok modulonként: 1
Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 5 kA
Impulzus kisülési áram Iimp (10/350) µs (vezeték-föld): 0,5 kA
Válaszidő tA (vezeték-föld): ≤ 100 ns
Impulzus-visszaállítási idő (vezeték-föld): ≤ 200 ms
EN 61643-21: EN 61643-21
Névleges kisülési lökőáram In (8/20) µs (vezeték-vezeték): 5 kA
Impulzus kisülési áram Iimp (10/350) µs (vezeték-mag): 0,5 kA
Válaszidő tA (vezeték-vezeték): ≤ 100 ns
Beszúrási veszteség aE, szim.: tip. 1 dB (≤ 40 MHz/150 Ω)
Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben: tipikusan 100 MHz
Túlfeszültségi áram (ér-ér): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Impulzus-visszaállítási idő (vezeték-vezeték): ≤ 30 ms
