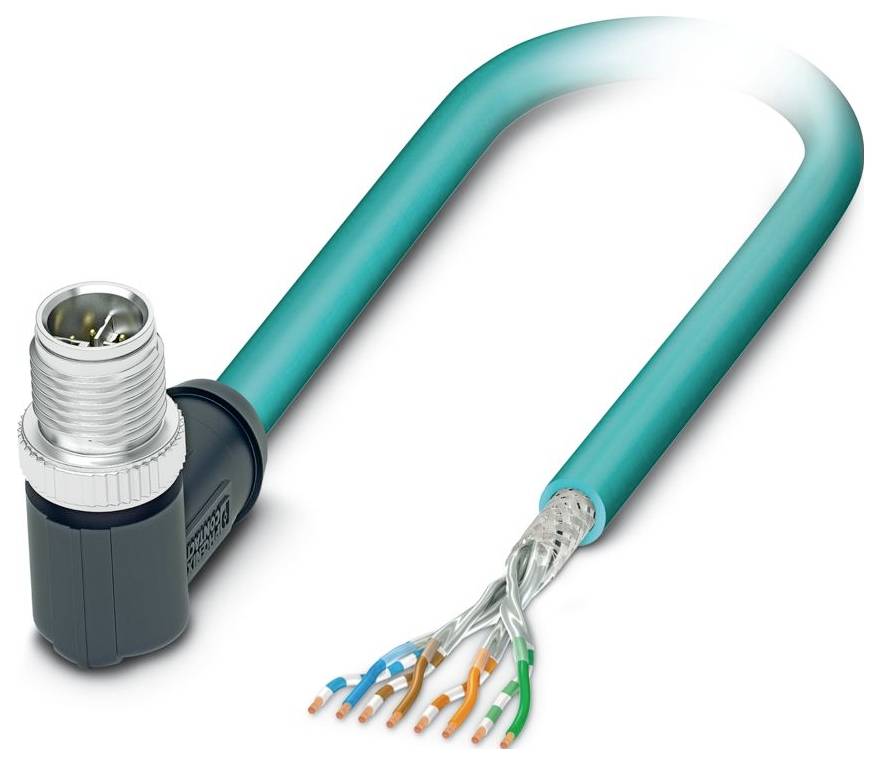

Phoenix Contact 1080716 Érzékelő-/működtető csatlakozóvezeték M12 1 m Pólusszám: 8 1 db darab
Termék típus
Érzékelő-/működtető csatlakozóvezeték
Dugó szabvány
Ethernet
Csatlakozó oldal, A
M12 dugó, hajlított
Csatlakozó oldal, B
Kábel, nyílt véggel
Pólusszám
8
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (14 990 Ft / Darab)
14 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 8
- Névleges feszültség UN: 48 V AC; 60 V DC
- Meghúzási nyomaték: 0,4 Nm (M12 csatlakozó)
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Védettségi fokozat: IP65; IP67
- Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C (kábeles, fix telepítés); -20 °C ... 80 °C (kábel, rugalmas telepítés)
- Szabványok/előírások: IEC 61076-2-109
- Túlfeszültség kategória: II
- Szennyezési fok: 3
- Tömítés anyaga: FKM
- Érintkezőfelület anyaga: Ni/Au
- Névleges áram IN: 0,5 A
- Kábel külső átmérője: 6,40 mm ±0,2 mm
- Buszrendszer: Ethernet
- Külső burkolat anyaga: PUR
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 1 m
- Vezeték keresztmetszete: 4x 2x 0,14 mm²
- Árnyékolás: Fejlett árnyékolási technológia
- Szabványos megnevezés: M12-es csatlakozó
- Állapotjelző: nem
- Külső burkolat, szín: vízkék RAL 5021
- Alkalmazás: Standard
- Átviteli közeg: réz
- Kódolás: X
- Szigetelési ellenállás: ≥ 500 MΩ*km
- Anyaggal érintkező: CuZn
- Állapotjelző elérhető: nem
- Érintkezőhordozó anyaga: PA 6.6
- UL AWM típus: 21238 (80°C / 600V)
- Árnyékolt: igen
- Kábeltípus: Ethernet 10 GBit [94F]
- AWG jelvezeték: 26
- Vezetékátmérő szigeteléssel együtt: 1 mm ±0,05 mm
- Vezetőszigetelés anyaga: habosított PE
- Egyeres vezeték, szín: fehér/kék-kék, fehér/narancs-narancs, fehér/zöld-zöld, fehér/barna-barna
- Teljes kábelezés: 4 pár a lélekhez
- Névleges kábelfeszültség: ≤ 100 V
- Minimális hajlítási sugár, fixen beszerelve: 4 x D
- Minimális hajlítási sugár, rugalmasan fektetve: 8 x D
- Legkisebb hajlítási sugár, fixen beszerelve: 26 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 51 mm
- Lángállóság: az IEC 60332-1-2 szabvány szerint; az UN ECE-R 118.03 szabvány szerint; a CSA C 22.2 No. 210 FT1 szabvány szerint
- Olajállóság: DIN EN 60811-404 szabvány szerint
- Kábelkimenetek száma: 1
- Párzási ciklusok: ≥ 100
- 1. csatlakozás: 1. csatlakozás
- 2. port: 2. port
- Halogénmentes: az IEC 60754-1 szabvány szerint
- M12: M12
- Vezető felépítése: 4x2xAWG26/7 | S/FTP
- Optikai képernyőlefedettség: 70%
- Hurokellenállás: ≤ 290,00 Ω/km
- Jellemző impedancia: 100 Ω ±5 Ω (100 MHz-en)
- Vizsgálófeszültség vezeték/vezeték: 2000 V (50 Hz, 1 perc)
- Vizsgálófeszültség vezető/árnyékolás: 2000,00 V (50 Hz, 1 perc)
- Párhuzamos sodrás: 2 vezeték páronként
- Markolat anyaga: TPU, lángálló, önkioltó
- Csavar anyaga: Cinköntvény, nikkelezett
- Érzékelő típusa: Ethernet
- Jeltípus/kategória: Ethernet CAT6A, 10 GBit/s; CC-Link IE CAT6A, 10 GBit/s
- Átviteli jellemzők (kategória): CAT6A
- Átviteli sebesség: 10 Gbit/s
- Méretrajz: 8 pólusú, X kódolású M12-es csatlakozó csatlakozódiagramja, csatlakozóoldali nézet
- Kialakítás: szabad kábelvég
- Ethernet 10 GBit [94F]: Ethernet 10 GBit [94F]
- Csomagolás
darab
- Gyártói szám
NBC-M12MRX/1,0-94F
- Termék típus
Érzékelő-/működtető csatlakozóvezeték
- Dugó szabvány
Ethernet
- Csatlakozó oldal, A
M12 dugó, hajlított
- Csatlakozó oldal, B
Kábel, nyílt véggel
- Pólusszám
8
- Kábelhossz
1 m
- Kabát anyag
PUR
- Névleges feszültség
48 V/AC
60 V/DC
- Külső Ø
6.40 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.14 mm²
- Csatlakozó
Szabad vezeték ér
- Csatlakozó oldali menet típus
M12
- Kábelcsatlakozó és szerelési menet típus
M12
- Kábelszín
Vízkék
- Kódolás
X
- Érintkezőanyag
CuZn
- Érintkező felület
Ni/Au
IP65
IP67
- Jellemzők
Halogénmentes
Árnyékolt
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
80 °C
- Rögzítés
Csavaros zár
- Gyártói szám
1080716
- Tartalom
1 db
- Ø (kábel tartóval)
6.40 mm
- Mérési feszültség
48 V
- Árnyékolt
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563357 Phoenix Contact 1080716 Érzékelő-/működtető csatlakozóvezeték M12 1 m Pólusszám: 8 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563357 Phoenix Contact 1080716 Érzékelő-/működtető csatlakozóvezeték M12 1 m Pólusszám: 8 1 db darab
Leírás
Hálózati kábel, Ethernet CAT6A (10 Gbit/s), 8-tűs, halogénmentes PUR, vízkék RAL 5021, árnyékolt (Advanced Shielding Technology), döntött M12-es csatlakozó, kódolás: X / IP67, szabad véggel, kábelhossz: 1 m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
