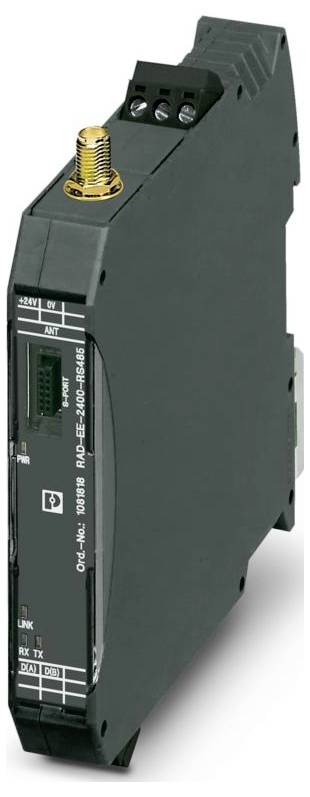

Phoenix Contact 1081818 RAD-EE-2400-RS485 Rádiófrekvenciás modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám (csomagméret 50 db)
Összesen (5 081 094 Ft / Darab)
5 081 094 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Anschlussart: S-PORT (Buchse)
- Szélesség: 17,5 mm
- Magasság: 116 mm
- Mélység: 114,5 mm
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Védelmi típus: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 70 °C;-4 °F ... 158 °F
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C;-4 °F ... 158 °F
- Höhenlage: 2000 m
- Normen/Bestimmungen: EN 300328;EN 61000-6-4;EN 61000-6-2;EN 50371;EN 60950-1
- Hinweis: RED 2014/53/EU
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 20 % ... 85%
- Vibration (Betrieb): nach IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
- Csupaszolási hossz: 7 mm
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 2,5 mm²
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 2,5 mm²
- Tetszés szerinti beépítési pozíció
- Frequenzbereich: 0,15 MHz ... 80 MHz-ig
- Kennzeichnung: 508 Listed
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 1,152 W
- Funk: Funk
- Beschreibung der Schnittstelle: Trusted Wireless
- Anschlussart der Antenne: RSMA (female)
- Betriebsart: Serielle Daten (Aktivierung und Konfiguration über Software PSI-CONF)
- Frekvencia 2400 MHz
- Übertragungslänge: ≤ 1200 m
- Versorgungsspannungsbereich: 19,2 V DC ... 30,5 V DC
- CE: CE
- Zertifikat: MSIP-CRI-PCK-2901541
- Anschlusstechnik: 2-Leiter
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 20 % ... 85%
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Eingang: ± 0,5 kV (symmetrisch);± 1 kV (asymmetrisch)
- Signal: ± 1 kV (asymmetrisch)
- Montagehinweis: auf Normschiene NS 35 nach EN 60715
- Schock: 16g, 11 ms
- Normbezeichnung: RED-Richtlinie 2014/53/EU
- Elektromagnetische Verträglichkeit: Konformität zur RED-Richtlinie 2014/53/EU
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: ± 6 kV (Prüfschärfegrad 3)
- Luftentladung: ± 8 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium A
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Feszültség: 10 V
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 14
- Störaussendung: Störaussendung
- Statusanzeige: LED Versorgungsspannung, PWR (grün);LED gelb (Empfangsqualität, LINK);LED grün (Empfangsdaten seriell, RX);LED grün (Sendedaten seriell, TX)
- Funkstörstrahlung nach EN 55011: EN 55016-2-3 Klasse A Einsatzgebiet Industrie
- Abschlusswiderstand: 390 Ω (über DIP-Schalter zuschaltbar);150 Ω (über DIP-Schalter zuschaltbar);390 Ω (über DIP-Schalter zuschaltbar)
- Benennung: Funkmodul
- Anwendung: RS-485
- MTTF: 1064 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);492 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);196 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %)
- Versorgung: Versorgung
- Reichweite: ≤ 500 m (Die Reichweite kann deutlich über- oder unterschritten werden und ist abhängig von der Umgebung, Antennentechnik und dem eingesetzten Produkt)
- Farbe (Gehäuse): verkehrsgrau B (RAL 7043)
- Funkzulassung Europa: Funkzulassung Europa
- Feldstärke: 10 V/m
- Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
- Stromaufnahme maximal: ≤ 48 mA (bei 24 V DC, bei 25 °C)
- Transientenüberspannungsschutz: ja
- Material (Gehäuse): PA 6.6-FR
- Funktionen: Funktionen
- Indirekte Entladung: ± 6 kV
- Verwendbare Tragschienenart: Tragschiene: 35 mm
- Tápfeszültség: 24 V DC
- Sendeleistung minimal: 0 dBm
- Sendeleistung maximal: ≤ 18 dBm (einstellbar über Software)
- Empfängerempfindlichkeit minimal: -106 dBm (16 kBit/s);-96 dBm (125 kBit/s);-93 dBm (250 kBit/s)
- Wireless: Wireless
- Systemgrenzen: Systemgrenzen
- Anzahl der unterstützten Teilnehmer: ≤ 250 (Adressierung über Software PSI-CONF)
- Seriell: RS-485: Seriell: RS-485
- Datenrate: 16 kBit/s (einstellbar);125 kBit/s (Werkseinstellung, einstellbar);250 kBit/s (einstellbar)
- Seriell: Konfigurationsschnittstelle: Seriell: Konfigurationsschnittstelle
- Richtung: bidirektional
- Kanalabstand: 1,3 MHz
- Anzahl der Kanalgruppen: 8
- Kanalzahl je Gruppe: 55
- Funkzulassungen: Europa, USA, Kanada, weitere Länder im E-Shop
- Frekvenciasáv: 2,4 GHz
- Funkstandard: Trusted Wireless
- Funkzulassung Australien, RCM: Funkzulassung Australien, RCM
- Funkzulassung Brasilien, ANATEL: Funkzulassung Brasilien, ANATEL
- Funkzulassung Indien, WPC: Funkzulassung Indien, WPC
- Funkzulassung Mexiko, IFT: Funkzulassung Mexiko, IFT
- Zulassung Südkorea, KC: Zulassung Südkorea, KC
- Gyártói szám
RAD-EE-2400-RS485
- Termék típus
Rádiófrekvenciás modul
- Üzemi feszültség
24 V/DC
- Gyártói szám
1081818
- Méret
(H x Sz x Ma) 114.5 x 17.5 x 116 mm
- Üzemi hőmérséklet
-20 °C (min)
- Üzemi hőmérséklet (min.)
-20 °C
- Szélesség
17.5 mm
- Magasság
116 mm
- Hossz
114.5 mm
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-20 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Rádiófrekvenciás modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Rádiófrekvenciás modul
Leírás
2,4-GHz-Funktransceiver mit RS-485-Schnittstelle, Antennenanschluss RSMA (female), Punkt-zu-Punkt-, Stern- und Mesh-Netzwerke bis 250 Stationen, Reichweite bis 500 m (bei freier Sicht), Einsatz weltweit
