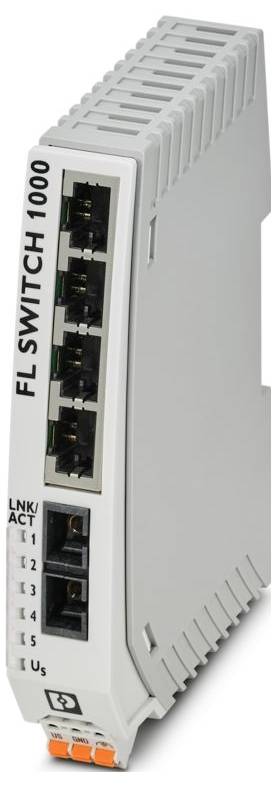

Phoenix Contact 1084159 FL SWITCH 1004N-FX Ipari Ethernet switch 100 MBit/s
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (70 858 Ft / Darab)
70 858 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Nem menedzselt switch 1000
- Kialakítás: Önálló
- Csatlakozás típusa: Benyomható rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 22,5 mm
- Magasság: 117 mm
- Mélység: 84 mm
- Ház anyaga: Szálerősítésű polikarbonát
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP30
- Környezeti hőmérséklet (üzemi): -10 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: 2000 m (maximum)
- Szabványok/előírások: EN_61000-6-4:2019
- Szerelési típus: DIN sínre szerelhető
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Ütésállóság (üzemi): 30 g (EN 60068-2-27)
- Rezgés (üzemeltetés): az IEC 60068-2-6 szabvány szerint: 5 g, 150 Hz
- Megnevezés: Csatlakozás: Tápegység
- Csupaszolási hossz: 10 mm
- Megfelelőség/Jóváhagyások: Megfelelőség/Jóváhagyások
- Átviteli sebesség: 100 Mbit/s (teljes duplex)
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 2,5mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 2,5mm²
- UL, USA / Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
- I. osztály, 2. kategória, A, B, C, D, T4 csoportok
- I. osztály, 2. zóna, IIC csoport, T4
- Maximális teljesítményveszteség névleges körülmények között: 2,196 W (24 V DC esetén)
- Interfészek száma: 1
- Légnyomás (üzemi): 79 kPa ... 108 kPa 2000 m tengerszint feletti magasságig (teljesítménycsökkentés nélkül)
- Átviteli hossz: 8 km (optikai kábel FG 62.5/125 0.7 dB/km F1000); 4.29 km (optikai kábel FG 50/125 0.7 dB/km F1200)
- Tápfeszültség tartomány: 9 V DC ... 32 V egyenáram; 18 V váltóáram ... 30 V AC (50/60 Hz)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Maradék feszültségingadozás: 3,6 VPP (a megengedett feszültségtartományon belül)
- Interferencia sugárzás: Interferencia sugárzás
- Zavartűrés: EN 61000-6-2:2019
- Állapotjelző: LED-ek: US, Link és Activity portonként
- Átviteli fizika: Többmódusú optikai kábel
- MTTF: 115,1 év (MIL-HDBK-217F szabvány, 25 °C hőmérséklet, 100%-os munkaciklus); 427,5 év (SN 29500 szabvány, 25 °C hőmérséklet, 21%-os munkaciklus); 279,5 év (Telcordia szabvány, 25 °C hőmérséklet, 21%-os munkaciklus) (heti 5 nap, napi 8 óra))
- Ellátás: Ellátás
- Légnyomás (tárolás/szállítás): 79 kPa ... 108 kPa 2000 m tengerszint feletti magasságig (teljesítménycsökkentés nélkül)
- Tipikus áramfelvétel: 59 mA (24 V DC esetén)
- Maximális áramfelvétel: 244 mA (9 V DC esetén)
- Megjegyzés a csatlakozási típussal kapcsolatban: Autonegotiation és Autocrossing
- Csatornák száma: 1 (SC multimódusú)
- Átviteli közeg: réz
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Alapfunkciók: Nem menedzselt switch; Automatikus egyeztetés; Tárolás-és-továbbítás kapcsolási mód
- Kapcsolófunkciók: Kapcsolófunkciók
- MAC-cím táblázat: 2k
- További jellemzők: 100BASE-TX/100BASE-FX (IEEE 802.3u); Szolgáltatásminőség (QoS) priorizálás (IEEE 802.1p); Energiatakarékos Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
- Biztonsági jellemzők: Biztonsági jellemzők
- Funkcionalitás: Funkcionalitás
- dugaszolható: igen
- Ethernet (RJ45): Ethernet (RJ45)
- Jelző LED-ek: Adatvétel, kapcsolat állapota
- Tápcsatlakozás: COMBICON-on keresztül, max. vezeték-keresztmetszet 2,5 mm²
- Ethernet (optikai szál): Ethernet (optikai szál)
- Hullámhossz: 1300 nm
- Minimális átviteli teljesítmény: -20 dBm
- Maximális adóteljesítmény: -14 dBm
- Minimális vevőérzékenység: -31 dBm
- Maximális vevőérzékenység: 0 dBm
- Állapot- és diagnosztikai kijelzők: LED-ek: US, Link és Activity portonként
- Bemeneti puffer: 768 kbit
- Kimeneti puffer: 768 kbit
- Tápfeszültség (egyenáram): 24 V egyenáram
- Juttatások nyújtása: Juttatások nyújtása
- PROFINET megfelelőségi osztály: A megfelelőségi osztály
- Tápfeszültség (váltóáram): 24 V AC (50/60 Hz)
- FCC: 47. cím, 15. rész, B alrész: 2018, A osztály
- Termék típus
Ipari Ethernet switch
- LAN átviteli sebesség
100 MBit/s
- Átviteli ráta
100 MBit/s
- Alap funkcionalitás
Unmanaged Switch
- Ethernet portok
4
- 10/100 Mbit/s portok
4 x
- LWL portok száma
1
- Auto uplink minden porton
Igen
- MAC címek
2000
- Szélesség
22.5 mm
- Magasság
117 mm
- Mélység
84 mm
- Gyártói szám
FL SWITCH 1004N-FX
- Csatlakozók
RJ45
SC
IP30
- Üzemi feszültség
24 V/DC
24 V/AC
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-10 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Ipari Ethernet switch 100 MBit/s
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Ipari Ethernet switch 100 MBit/s
Leírás
Ethernet switch, 4 TP-RJ45 port, 1 optikai kábeles port, 100 Mbps full duplex SC-D formátumban, 10 vagy 100 Mbps (RJ45) adatátviteli sebesség automatikus felismerése, autocrossing funkció
