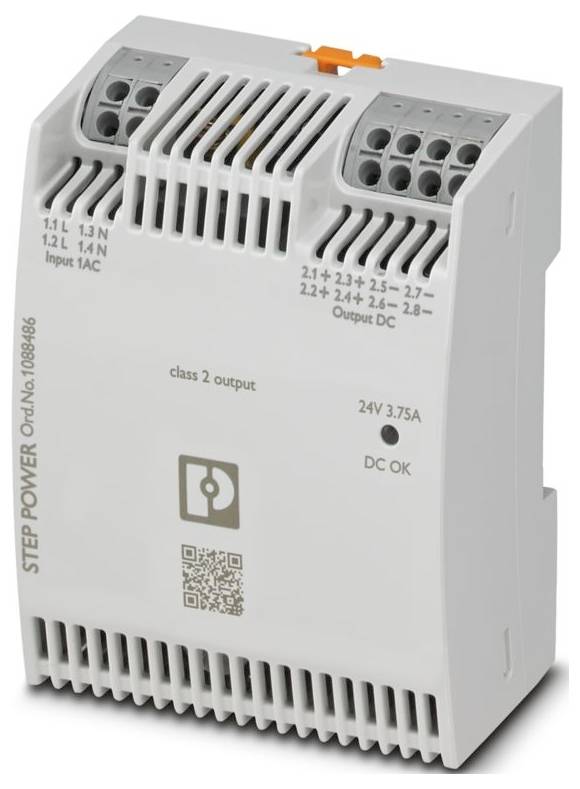

Phoenix Contact 1088486 Tápfeszültség 24 V/DC 3.75 A Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (21 252 Ft / Darab)
21 252 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: STEP POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 72 mm
- Magasság: 90 mm
- Mélység: 43 mm
- Felosztási egység: 4 TE (DIN 43880)
- Szín: zöld
- Éghetőségi osztály az UL 94 szerint: V0 (ház, csatlakozók, lábzár)
- Tok anyaga: PC
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 70 °C (Terhelhetőség csökkenése> 50 °C: 2 %/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-11
- Megjegyzés: B osztály
- Szerelési mód: DIN sínre és közvetlen szerelésre
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Ütésállóság (működés): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 perc.
- Csupaszítási hossz: 10 mm (merev/flexibilis); 10 mm (hüvely)
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Jelölés: UL/C-UL minősítésű ANSI/UL 121201 I. osztály, 2. kategória, A, B, C, D csoportok (veszélyes hely)
- Védelmi osztály: II (zárt kapcsolószekrényben)
- Frekvencia: 50 Hz
- Csatlakozástechnika: Csatlakozástechnika
- Bemeneti feszültségtartomány: 110 V DC ... 250 V egyenáram -20% ... +10%; 120 V egyenáram ... 250 V DC ±10% (UL)
- Bekapcsolási áram: tipikusan 30 A (25 °C)
- Bekapcsolási áram integrál (I2t): tipikusan 0,35 A2s
- Áramkimaradás áthidalási ideje: tipikusan 25 ms (120 V AC); tipikusan 25 ms (230 V AC)
- Áramfelvétel: 0,88 A (110 V DC); 0,38 A (250 V DC)
- Bekapcsolási idő: jellemzően 2 s
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K jellemzők)
- Hatékonyság:> 92,5% (120 V AC);> 94% (230 V AC)
- Névleges kimeneti feszültség: 24 V DC
- Névleges kimeneti áram (IN): 3,75 A
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Kimeneti teljesítmény (PN): 90 W
- Visszatáplálási képesség: ≤ 35 V DC
- Kimeneti túlfeszültség-védelem (OVP):< 35 V DC
- Maradék feszültségingadozás: tipikusan 100 mVSS
- Emelkedési idő: tipikusan 100 ms (UOut = 10% ... 90%)
- Soros csatlakozási lehetőség: igen, feszültségnöveléshez
- Maximális teljesítményveszteség alapjáraton:< 0,21 W (230 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 5,7 W (230 V AC)
- Párhuzamos csatlakozás: igen, a megnövelt teljesítmény és a redundancia érdekében diódával
- Másodlagos oldali védelem: elektronikus
- Bemenet: szimmetrikus 2 kV (4-es teszt súlyossági szint); aszimmetrikus 4 kV (4-es teszt súlyossági szint)
- Pozíció: 2.x
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 0,2 mm² ... 2,5 mm²; 1 mm² (ajánlott)
- Rugalmas: 0,2 mm² ... 2,5 mm²; 1 mm² (ajánlott)
- Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,5 mm² ... 1,5 mm²; 1 mm² (ajánlott)
- Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,2 mm² ... 1 mm²; 1 mm² (ajánlott)
- Kimenet: szimmetrikus 1 kV (3-as teszt súlyossági szint); aszimmetrikus 2 kV (3-as teszt súlyossági szint)
- LED jelzés: LED jelzés
- Jelzéstípusok: LED DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
- Funkció: a működési állapot vizuális kijelzése
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 3,75 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 2036000 óra (25 °C);> 1 175 000 óra (40 °C);> 777000 óra (50 °C)
- Kiegészítő szöveg: 3. osztály
- Cikk méretei: Cikk méretei
- Telepítési méret: Telepítési méret
- Szerelési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 30 mm
- Védőbevonat: nem
- Ház anyaga: műanyag
- Üzemi magasság: ≤ 3000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (páralecsapódás nélkül)
- Ideiglenes kód: T4 (-10 ... +70 °C |> 50 °C, Teljesítménycsökkenés: 2%/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 2000 m)
- Szabvány megnevezése: Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei
- Védő extra alacsony feszültség: Védő extra alacsony feszültség
- UL: UL
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: B. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 230 V AC
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -25 °C
- Átmérő: 17;24 ... 14 (Cu)
- Váltóáramú működés: Váltóáramú működés
- Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: DC
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
- Szivárgási áram a PE-hez:< 0,25 mA
- DC működés: DC működés
- Teljesítménycsökkentés:> 50 °C ... 70 °C (2% / K)
- Szabálytól való eltérés:< 0,5% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90% (10 Hz));< 0,1% (bemeneti feszültségváltozás ±10%)
- csúcstényező: tipikusan 1,78; tipikusan 1.87
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Beépítési távolság jobbra/balra: 0 mm / 0 mm
- Beépítési távolság felül/alul: 30 mm / 30 mm
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 1 periódus
- Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
- Zavartűrés: EN 61000-6-2:2005
- Bemenet/Kimenet: aszimmetrikus
- Készülékbemeneti biztosíték: 4 A belső (készülékvédelem), lomha kioldású
- Minimális teljesítményveszteség alapjáraton:< 0,21 W (120 V AC)
- Minimális teljesítményveszteség névleges terhelésnél:< 7 W (120 V AC)
- Integrált védelem: nem
- Oszlopjelölés: 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-)
- LED nem világít: Nincs AC bemeneti tápfeszültség (kikapcsolva)
- LED világít (zöld), DC OK: UOut> 0,9 x UN (UN = 24 V DC) (be)
- Biztonságos elválasztás: Biztonságos elválasztás
- Mélység (készülékmélység (szerelősín)): 37 mm (készülékmélység (szerelősín))
- Biztonsági extra feszültség: Biztonsági extra feszültség
- Lábpánt anyaga: Poliamid
- Kisfeszültségű tápegységek egyenáramú kimenettel: Kisfeszültségű tápegységek egyenáramú kimenettel
- Villamos mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsági előírásai: Villamos mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsági előírásai
- Háztartási és hasonló célú elektromos készülékek biztonsága: Háztartási és hasonló célú elektromos készülékek biztonsága
- Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei: Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei
- Hatékonysági szint: VI
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
100 V/AC
110 V/DC
- Bemeneti feszültség (max.)
240 V/AC
250 V/DC
- Kimeneti áram (max.)
3.75 A
- Kimenő áram (max.) kerekítve
3.75 A
- Fázisok
1
- Kimeneti feszültség (nom.)
24 V/DC
- Csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 43 x 72 x 90 mm
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
50 °C
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
1088486
- Tartalom
1 db
- Szélesség
72 mm
- Magasság
90 mm
- Hossz
43 mm
IP20
- Gyártói szám
STEP3-PS/1AC/24DC/3.75/PT/FL
- Mélység
43 mm
- Beépítési magasság
90 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563478 Phoenix Contact 1088486 Tápfeszültség 24 V/DC 3.75 A Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563478 Phoenix Contact 1088486 Tápfeszültség 24 V/DC 3.75 A Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
Elsődleges kapcsolóüzemű tápegység, STEP POWER, direkt rugós csatlakozás, DIN sínre és közvetlen szerelésre, bemenet: 1 fázisú, kimenet: 24 V DC / 3,75 A
