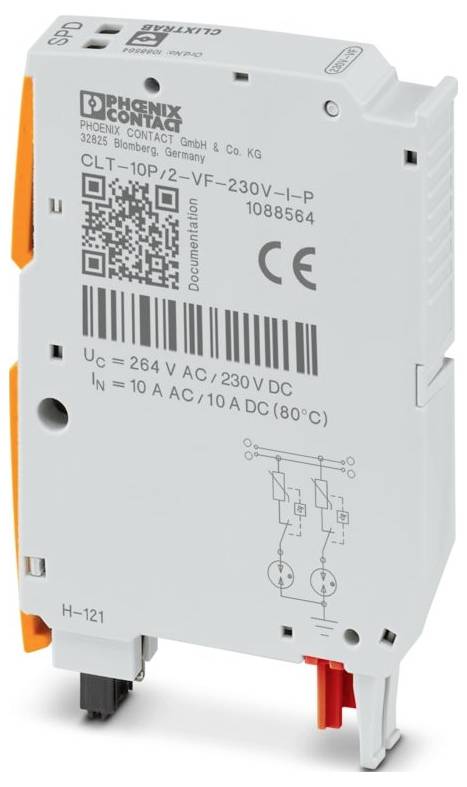

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Túlfeszültségvédő dugó 6 kA darab 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Szám
Összesen (39 362 Ft / Darab)
39 362 Ft
ÁFA nélkül
Már csak 2 db érhető el
Műszaki adatok
- Termékcsalád: CLIXTRAB
- IEC tesztosztály: C1;C2;C3;D1
- Kialakítás: Dugó
- Túlfeszültség-védelem hibaüzenete: vizuális
- Névleges feszültség UN: 240 V AC
- Csatlakozás típusa: dugaszolható
- Szélesség: 10,3 mm
- Magasság: 53,25 mm
- Mélység: 81,9 mm
- Szín: világosszürke (RAL 7035)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6+GV 20%
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Hatásirány: Vezeték-Föld Föld
- Maximális folyamatos feszültség UC: 230 V DC; 264 V AC
- Névleges áram: 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 gR)
- Üzemi áram IC UC-n: ≤ 1 µA
- Védővezető áram IPE: ≤ 2 µA
- Teljes kisülési áram IÖssz (8/20) µs: 6 kA
- Védelmi szint Fel (vezeték-föld): ≤ 1,4 kV (C1 - 1,5 kV / 750 A); ≤ 1,4 kV (C2 - 6 kV / 3 kA); ≤ 1,5 kV (C3 - 50 A)
- Maximális szükséges biztosítékérték: 10 A AC (C); 6,3 A DC (F); 10 A DC (D01 gR)
- Túlfeszültség-állóság (vezeték-föld): C1 - 1,5 kV / 750 A; C2 - 6 kV / 3 kA; C3 - 50 A; D1 - 500 A
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m (amsl)
- Szabványok/előírások: EN 61643-21
- Megjegyzés: 2001 + A1:2009 + A2:2013
- Szerelési típus: alaplapra szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Szigetelőanyag: PA 6.6+GV 20%
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütés (működés közben): 5 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z); 10 g (fél szinusz / 8 ms / 3x ±X, ±Y, ±Z); 5 g (fél szinusz / 30 ms / 3x ±X, ±Y, ±Z)
- Rezgés (működés): 0,58 g (5 ... 150 Hz / 5 óra / X, Y, Z);1g (5 ... 2000 Hz / 5 óra / X, Y, Z)
- Válaszidő tA (vezeték-föld): ≤ 100 ns
- Beszúrási veszteség aE, aszimmetrikus: tipikusan 0,3 dB (≤ 60 MHz/150 Ω)
- Impulzus-visszaállítási idő (vezeték-föld): ≤ 30 ms
- Határfrekvencia fg (3 dB), aszimmetrikus (jelföld) egy 150 Ω-os rendszerben: tipikusan 60 MHz
- Kapacitás (vezeték-jel föld): tipikusan 20 pF
- Termék típus
Túlfeszültségvédő dugó
- Levezető áram
6 kA
- Névleges feszültség
230 V/AC
- Kivitel
Csatlakozódugó
IP20
- Gyártói szám
1088564
- Méret
(Sz x Ma x Mé) 10.3 x 53.25 x 81.9 mm
- Szélesség
10.3 mm
- Magasság
53.25 mm
- Mélység
81.9 mm
- Tartalom
1 db
- Csomagolás
darab
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Túlfeszültségvédő dugó 6 kA darab 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Túlfeszültségvédő dugó 6 kA darab 1 db
Leírás
Túlfeszültség-védelmi dugó, közvetlenül 2 sorkapocsra csatlakoztatható, beépített állapotjelzővel a modulon, 2 vezetékes, földelésmentes, nagy névleges áramú jeláramkörhöz. Névleges feszültség: 230 V/AC
