Name: Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Túlfeszültségvédő dugó 1 db
Brand: Phoenix Contact
SKU: 3563550
Availability: BackOrder

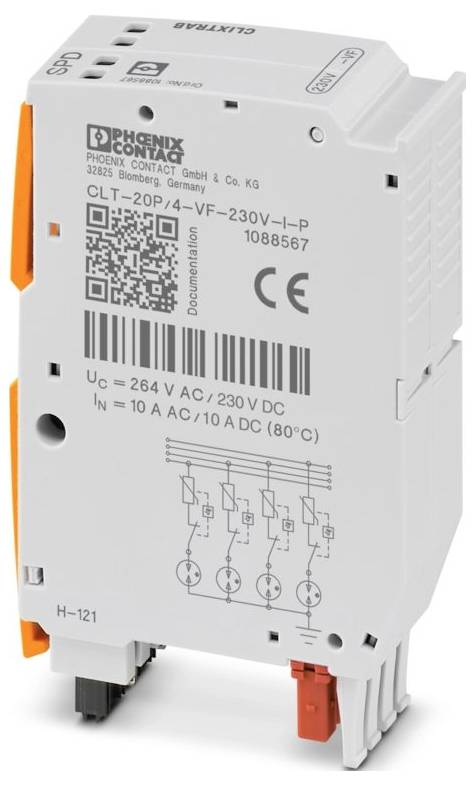

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Túlfeszültségvédő dugó 1 db-0

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 19. [Cs.]

9 db

Szám

Összesen (99 990 Ft / Darab)

99 990 Ft

ÁFÁ-val

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: CLIXTRAB
IEC tesztosztály: C1;C2;C3;D1
Kialakítás: Dugó
Túlfeszültség-védelem hibaüzenete: vizuális
Névleges feszültség UN: 240 V AC
Csatlakozás típusa: dugaszolható
Szélesség: 20,6 mm
Magasság: 53,25 mm
Mélység: 81,9 mm
Szín: világosszürke (RAL 7035)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PA 6.6+GV 20%
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Hatásirány: Vezeték-Föld Föld
Maximális folyamatos feszültség UC: 230 V DC; 264 V AC
Névleges áram: 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 gR)
Üzemi áram IC UC-n: ≤ 1 µA
Védővezető áram IPE: ≤ 4 µA
Teljes kisülési áram IÖssz (8/20) µs: 12 kA
Védelmi szint Fel (vezeték-föld): ≤ 1,4 kV (C1 - 1,5 kV / 750 A); ≤ 1,4 kV (C2 - 6 kV / 3 kA); ≤ 1,5 kV (C3 - 50 A)
Maximális szükséges biztosítékérték: 10 A AC (C); 6,3 A DC (F); 10 A DC (D01 gR)
Túlfeszültség-állóság (vezeték-föld): C1 - 1,5 kV / 750 A; C2 - 6 kV / 3 kA; C3 - 50 A; D1 - 500 A
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m (amsl)
Szabványok/előírások: EN 61643-21
Megjegyzés: 2001 + A1:2009 + A2:2013
Szerelési típus: alaplapra szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Szigetelőanyag: PA 6.6+GV 20%
Megengedett páratartalom (üzemi): 5% ... 95%
Ütés (működés közben): 5 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z); 10 g (fél szinusz / 8 ms / 3x ±X, ±Y, ±Z); 5 g (fél szinusz / 30 ms / 3x ±X, ±Y, ±Z)
Rezgés (működés): 0,58 g (5 ... 150 Hz / 5 óra / X, Y, Z);1g (5 ... 2000 Hz / 5 óra / X, Y, Z)
Válaszidő tA (vezeték-föld): ≤ 100 ns
Beszúrási veszteség aE, aszimmetrikus: tipikusan 0,3 dB (≤ 60 MHz/150 Ω)
Impulzus-visszaállítási idő (vezeték-föld): ≤ 30 ms
Határfrekvencia fg (3 dB), aszimmetrikus (jelföld) egy 150 Ω-os rendszerben: tipikusan 60 MHz
Kapacitás (vezeték-jel föld): tipikusan 20 pF

Termék típus: Túlfeszültségvédő dugó

Névleges feszültség: 230 V/AC

Kivitel: Csatlakozódugó

: IP20

Gyártói szám: 1088567

Méret: (Sz x Ma x Mé) 20.6 x 53.25 x 81.9 mm

Szélesség: 20.6 mm

Magasság: 53.25 mm

Mélység: 81.9 mm

Tartalom: 1 db

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Védelmi típus

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Túlfeszültségvédő dugó 1 db

Rendelési szám:3563550

Szállítás: 11. 19. [Cs.]

9 dbConrad Electronic

Jelenlegi termék

230 V/AC

IP20

Min.: 1

Többszörös: 1

99 990 Ft^*

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Túlfeszültségvédő dugó 6 kA darab 1 db

Rendelési szám:3563560

Szállítás: 11. 19. [Cs.]

106 dbConrad Electronic

230 V/AC

IP20

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Rendelési szám:3563566

Szállítás: 11. 19. [Cs.]

51 dbConrad Electronic

12 V/DC

IP20

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Rendelési szám:3563573

Szállítás: 11. 19. [Cs.]

44 dbConrad Electronic

24 V/DC

IP20

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Rendelési szám:3563584

Szállítás: 12. 3. [Cs.]

Conrad Electronic

60 V/DC

IP20

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1180140 F-EV 12-P Túlfeszültségvédő dugó 20 kA 1 db

Rendelési szám:3565634

Szállítás: 12. 14. [H.]

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

24 990 Ft^*

Phoenix Contact 1180142 VAL-EV 280-P Túlfeszültségvédő dugó 1 db

Rendelési szám:3565679

Szállítás: 12. 14. [H.]

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

26 990 Ft^*

Phoenix Contact 1180147 F-EV-T1/T2 50-P Túlfeszültségvédő dugó 50 kA önálló 1 db

Rendelési szám:3565648

Szállítás: 12. 14. [H.]

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

34 990 Ft^*

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P Túlfeszültségvédő dugó 12.5 kA 1 db

Rendelési szám:3565655

Szállítás: 12. 14. [H.]

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berendezés 40 kA 4 db

Rendelési szám:3561792

Nem elérhető

Conrad Electronic

1170 V/DC

IP20

Min.: 1

Többszörös: 1

95 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Túlfeszültségvédő dugó 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Túlfeszültségvédő dugó 1 db

Leírás

4 sorkapocsra közvetlenül csatlakoztatható túlfeszültség-védelmi dugó, beépített állapotjelzővel a modulon, 4 vezetékes, földelésmentes, nagy névleges áramú jeláramkörhöz. Névleges feszültség: 230 V/AC
