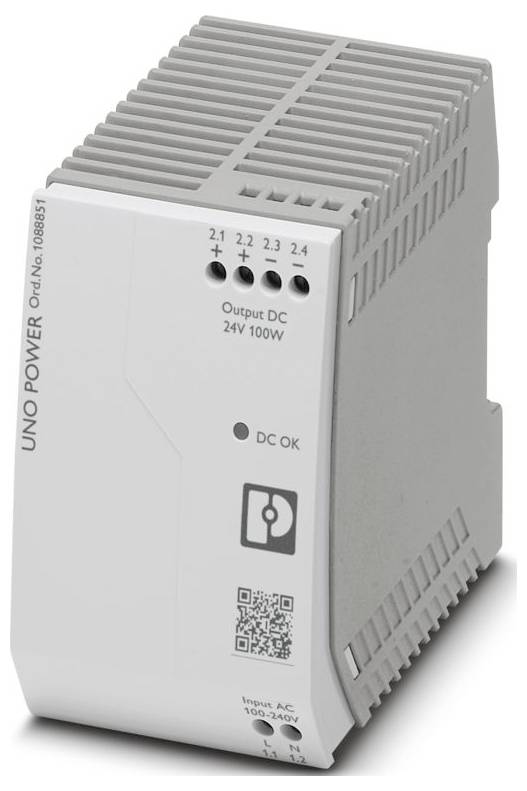

Phoenix Contact 1088851 Tápfeszültség 24 V/DC 4.2 A 242.6 VA Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (22 827 Ft / Darab)
29 913,39 Ft
-24 %
22 827 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: UNO POWER
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Szélesség: 55 mm
- Magasság: 90 mm
- Mélység: 84 mm
- Tok anyaga: PC
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 55 °C-on (teljesítménycsökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-6-3
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezettségi osztály: 2
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (az IEC 60068-2-6 szabvány szerint); 15 Hz ... 150 Hz, 2,3 g, 90 perc.
- Csupaszolási hossz: 8 mm
- Hajlékony vezető keresztmetszete min.: 0,2 mm²
- Hajlékony vezető keresztmetszete max.: 2,5 mm²
- Merev vezető keresztmetszete min.: 0,2 mm²
- Merev vezető keresztmetszete max.: 2,5 mm²
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Minimális meghúzási nyomaték: 0,6 Nm
- Megfelelőség/Jóváhagyások: Megfelelőség/Jóváhagyások
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Védelmi osztály: II (zárt kapcsolószekrényben)
- Bemeneti feszültségtartomány: 100 V AC ... 240 V AC
- Bemeneti feszültségtartomány: 85 V AC ... 264 V AC
- Bekapcsolási áram:< 40 A (tipikus)
- Bekapcsolási áram integrálja (I2t):< 1,5 A2s
- Hálózatkimaradás áthidalási ideje:> 20 ms (120 V AC);> 100 ms (230 V AC)
- Áramfelvétel: 2,1 A (100 V AC); 0,95 A (240 V AC)
- Névleges teljesítményfelvétel: 242,6 VA
- Tipikus bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 4 A (lomha, belső)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K jellemzők)
- Hatékonyság: tipikusan 88% (120 V AC); tipikusan 89% (230 V AC)
- Kezdeti jellemző: CSÖKKENÉS
- Névleges kimeneti feszültség: 24 V DC
- Névleges kimeneti áram (IN): 4,2 A (-25 °C ... 55 °C)
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási ellenállás:< 35 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 35 V DC
- Maradék hullámzás:< 30 mVSS (névleges értékeken)
- Emelkedési idő:< 0,5 s (UOUT (10 % ...) 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 0,5 W
- Maximális teljesítményveszteség névleges terhelésnél:< 11 Ny
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus
- Bemenet: 2 kV (3-as teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (2. teszterősségi szint - szimmetrikus); 2 kV (1. teszterősségi szint - aszimmetrikus)
- Jelzéstípusok: LED
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 3 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 738000 óra (40 °C)
- Telepítési méret: Telepítési méret
- Szerelési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 30 mm
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: műanyag
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Szabványos megnevezés: A félvezetőipar követelményei a hálózati feszültségesésekkel kapcsolatban
- Feszültségcsökkenések: Feszültségcsökkenések
- CSA: CAN/CSA-C22.2 60950-1-07. sz.; CSA-C22.2 107.1-01. sz.; CAN/CSA-C22.2 213. sz. I. osztály, 2. kategória, A, B, C, D csoportok T4 (veszélyes hely)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3; EN 61000-6-4
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: A. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 10 V (3-as teszt súlyossági szint)
- Feszültségesések: Feszültségesések
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Váltóáramú működés: Váltóáramú működés
- Tápfeszültség típusa: AC
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
- Teljesítménytényező (cos phi): 0,47
- Teljesítménycsökkentés: 55 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 2% (a terhelés dinamikus változása 10% ... 90%, 10 Hz);< 0,1% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 100 W
- Vezeték keresztmetszete AWG min: 24
- Maximális vezetőkeresztmetszet AWG: 14
- Maximális meghúzási nyomaték: 0,8 Nm
- Beépítési távolság jobbra/balra: 0 mm / 0 mm
- Beépítési távolság felül/alul: 30 mm / 30 mm
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Elektromos biztonság: IEC 62368-1 (SELV)
- Szabvány – Extra alacsony védőfeszültség: IEC 62368-1 (SELV) és EN 60204-1 (PELV)
- Szabvány - Biztonságos elválasztás: DIN VDE 0100-410
- Szabvány - Transzformátorok biztonsága: EN 61558-2-16
- Engedély - Félvezető ipar követelménye a hálózati feszültségesésekkel kapcsolatban: EN 61000-4-11
- UL jóváhagyások: UL/C-UL által jóváhagyott UL 508; UL/C-UL által jóváhagyott ANSI/ISA-12.12.01 I. osztály, 2. kategória, A, B, C, D csoportok T4 (veszélyes hely); UL/C-UL által elismert UL 60950-1
- Ház anyaga: Polikarbonát
- Interferencia kibocsátás: Interferencia kibocsátás
- Bemeneti feszültségtartomány AC: 85 V AC ... 264 V AC
- SIL az IEC 61508 szabvány szerint: 0
- Bemenet/Kimenet: aszimmetrikus
- Rádióinterferencia-feszültség az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipari és lakossági / EMC 1
- Rádiózavar-sugárzás az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipar és lakossági / EMC 1
- Lábtartó anyaga: POM (polioximetilén)
- Válaszidő:< 2 ms
- Háztartási szabvány: IEC 60335-1
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
85 V/AC
- Bemeneti feszültség (max.)
264 V/AC
- Kimeneti áram (max.)
4.2 A
- Kimenő áram (max.) kerekítve
4.2 A
242.6 VA
- Fázisok
1
- Kimeneti feszültség (nom.)
24 V/DC
- Csatlakozó
Csavaros csatlakozó
- Méret
(H x Sz x Ma) 84 x 55 x 90 mm
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
55 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
1088851
- Tartalom
1 db
- Szélesség
55 mm
- Magasság
90 mm
- Hossz
84 mm
IP20
- Gyártói szám
UNO-PS/1AC/24DC/100W/H
- Mélység
84 mm
- Beépítési magasság
90 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563801 Phoenix Contact 1088851 Tápfeszültség 24 V/DC 4.2 A 242.6 VA Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563801 Phoenix Contact 1088851 Tápfeszültség 24 V/DC 4.2 A 242.6 VA Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
UNO POWER kapcsolóüzemű tápegység, DIN sínre szerelhető, IEC 60335-1, bemenet: 1 fázisú, kimenet: 24 V DC / 100 W
