Phoenix Contact 1089952 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes 1.00 m Pólusszám: 4 1 db

Egy többszínű kábel, amelynek szabadon látható, színkóddal ellátott vezetékei vannak. Alkalmas elektromos csatlakozásokhoz vagy adatkapcsolatokhoz.

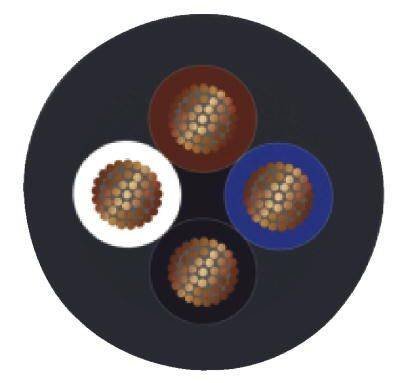

Egy villamos kábel keresztmetszete négy színes, rézvezetékkel ellátott érrel: fekete, fehér, piros és kék.

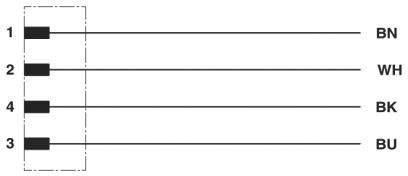

A diagram mutatja a négy vezetékes bekötést: 1-BN, 2-WH, 4-BK, 3-BU. Minden vezeték egy számmal és egy színrövidítéssel van ellátva.

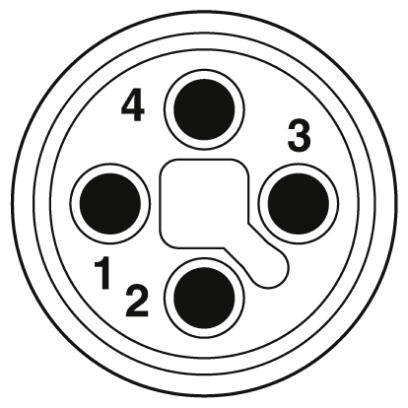

'Egy 5-pólusú elektromos csatlakozó vázlata, 1-től 4-ig számozva, egy középső téglalap alakú csatlakozóval.'

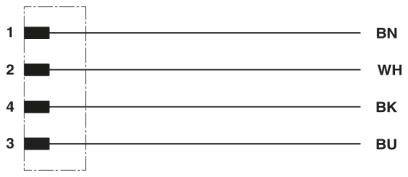

A kapcsolási rajz négy számozott vezetékpárt mutat: 1 BN-hez, 2 WH-hoz, 4 BK-hoz, 3 BU-hoz. A vonalak dobozokat kötnek össze a kezdőbetűkkel.

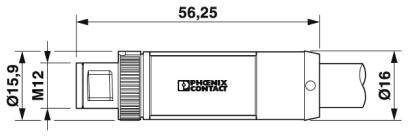

A Phoenix Contact csatlakozó diagramja. Hosszúság: 56,25 mm, átmérő: 16 mm. Menetméret: M12, homlokátmérő: 15,9 mm.
1/6
Hasonló kivitel
Termék típus
Érzékelő-/működtető csatlakozóvezeték
Kivitel
Dugó, egyenes
Dugó szabvány
Sensorik csatlakozó
Csatlakozó oldal, A
M12 dugó, egyenes
Csatlakozó oldal, B
Kábel, nyílt véggel
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 25. [Sze.]
Szám
Összesen (12 990 Ft / Darab)
12 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Szabványok / előírások: M12 csatlakozó, IEC 61076-2-111
  • Szigetelés ellenállás: 100 MΩ
  • Párzás ciklus:
  • Kábel típusa: PVC fekete
  • Kábel típusa (rövidítés): 110
  • AWG tápegység: 16
  • Külső kabát, szín: fekete-szürke RAL 7021
  • Hajlítási ciklusok száma: 2 000 000
  • Távolság: 10 m
  • Menetsebesség: 3 m / s
  • Gyorsulás 10 m/s²
  • Anyagvezető: csupasz rézszálak
  • Szennyezési fok: 3
  • Tűzveszélyességi osztály az UL 94: V0 szerint
  • Túlfeszültség kategória: III
  • Kezelje a test anyagát: PP
  • Knurling anyag: öntött cink, nikkelezett
  • Vezeték ellenállása: ≤ 13 Ω / km (20 ° C-on)
Gyártói szám

SAC-4P-M12MST/ 1,0-110

Termék típus

Érzékelő-/működtető csatlakozóvezeték

Kivitel

Dugó, egyenes

Dugó szabvány

Sensorik csatlakozó

Csatlakozó oldal, A

M12 dugó, egyenes

Csatlakozó oldal, B

Kábel, nyílt véggel

Pólusszám

4

Kábelhossz

1.00 m

Kabát anyag

PVC

Névleges feszültség

63 V/DC

Névleges áram

12 A

Névleges áramerősség, kerekítve

12 A

Csatlakozó keresztmetszet (max.)

1.5 mm²

Külső Ø

7.55 mm

Csatlakozó

Dugó

Csatlakozó oldali menet típus

M12

Kábelcsatlakozó és szerelési menet típus

M12

Kódolás

T

Érintkezőanyag

CuZn

Érintkező felület

Ni/Au

IP65

Jellemzők

T kódolással

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+85 °C

Gyártói szám

1089952

Tartalom

1 db

Kábel Ø

07:55 mm

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209110 Phoenix Contact 1089952 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes 1.00 m Pólusszám: 4 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209110 Phoenix Contact 1089952 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes 1.00 m Pólusszám: 4 1 db

Leírás

Tápkábel, 4 tűs, PVC, fekete-szürke RAL 7021, egyenes M12 csatlakozó, T-kódolású, a szabad kábelvégig, kábelhossz: 1 m
