Phoenix Contact 1089998 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes, Alj, egyenes 5.00 m Pólusszám: 4 1 db

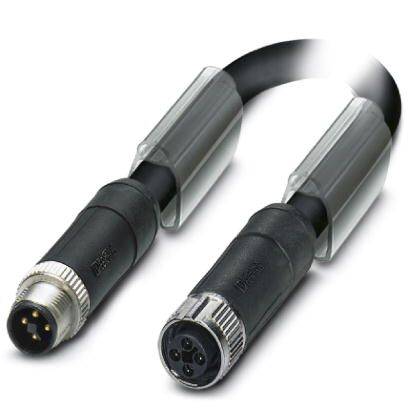

Fekete-ezüst kábel két kerek, ötpólusú csatlakozóval; audio- vagy adatkapcsolatokhoz alkalmas.

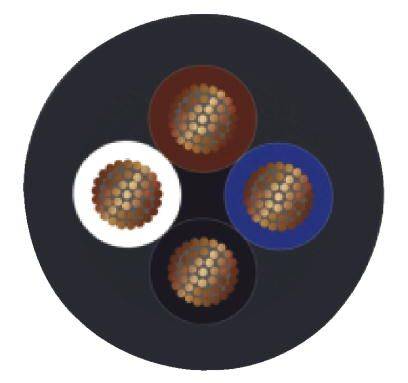

Egy kábel keresztmetszete négy színes vezetékkel: fehér, barna, kék és fekete. Minden vezető sűrűn egymásba font rézdrótokból áll.

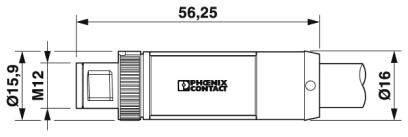

Műszaki rajz egy csatlakozóról a következő méretekkel: hosszúság 56,25 mm, átmérő 16 mm, menetméret M12, Ø15,9 mm távolság.

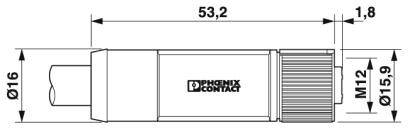

Phoenix Contact csatlakozó műszaki rajza. Hosszúság 53,2 mm, átmérő 16 mm, M12-es menet, részletes méretezés feltüntetve.

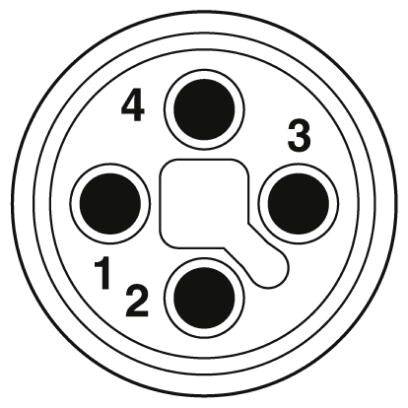

Egy ötpólusú csatlakozó vázlata, amelynek csatlakozóhelyei 1-től 4-ig vannak számozva, a középső csatlakozóhelynek speciális alakja van.

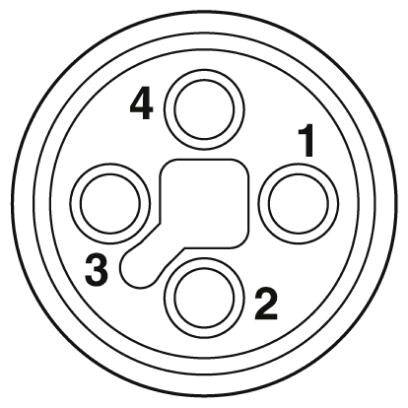

Egy kerek elektromos csatlakozó négy számozott csatlakozóhellyel (1-től 4-ig) mutatja a csatlakozási sémát.

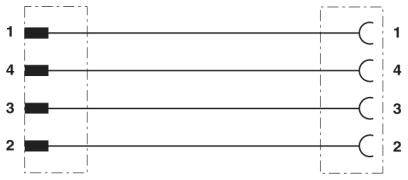

Diagram négy párhuzamos vonallal. Minden vonal numerikusan illeszkedő négyzeteket és félköröket köt össze: 1 az 1-hez, 4 a 4-hez, 3 a 3-hoz, 2 a 2-höz.
1/7
Hasonló kivitel
Termék típus
Érzékelő-/működtető csatlakozóvezeték
Kivitel
Dugó, egyenes
Alj, egyenes
Dugó szabvány
Sensorik csatlakozó
Csatlakozó oldal, A
M12 dugó, egyenes
Csatlakozó oldal, B
M12 alj, egyenes
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 25. [Sze.]
Szám
Összesen (31 990 Ft / Darab)
31 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Szabványok / előírások: M12 csatlakozó, IEC 61076-2-111
  • Szigetelés ellenállás: 100 MΩ
  • Párzás ciklus:
  • Kábel típusa: PVC fekete
  • Kábel típusa (rövidítés): 110
  • AWG tápegység: 16
  • Külső kabát, szín: fekete-szürke RAL 7021
  • Hajlítási ciklusok száma: 2 000 000
  • Távolság: 10 m
  • Menetsebesség: 3 m / s
  • Gyorsulás 10 m/s²
  • Anyagvezető: csupasz rézszálak
  • Szennyezési fok: 3
  • Tűzveszélyességi osztály az UL 94: V0 szerint
  • Túlfeszültség kategória: III
  • Kezelje a test anyagát: PP
  • Knurling anyag: öntött cink, nikkelezett
  • Vezeték ellenállása: ≤ 13 Ω / km (20 ° C-on)
Gyártói szám

SAC-4P-M12MST/ 5,0-110/M12FST

Termék típus

Érzékelő-/működtető csatlakozóvezeték

Kivitel

Dugó, egyenes

Alj, egyenes

Dugó szabvány

Sensorik csatlakozó

Csatlakozó oldal, A

M12 dugó, egyenes

Csatlakozó oldal, B

M12 alj, egyenes

Pólusszám

4

Kábelhossz

5.00 m

Kabát anyag

PVC

Névleges feszültség

63 V/DC

Névleges áram

12 A

Névleges áramerősség, kerekítve

12 A

Csatlakozó keresztmetszet (max.)

1.5 mm²

Külső Ø

7.55 mm

Csatlakozó

M12 dugó

Csatlakozó oldali menet típus

M12

Kábelcsatlakozó és szerelési menet típus

M12

Kódolás

T

Érintkezőanyag

CuZn

Érintkező felület

Ni/Au

IP65

Jellemzők

T kódolással

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+85 °C

Gyártói szám

1089998

Tartalom

1 db

Kábel Ø

07:55 mm

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209128 Phoenix Contact 1089998 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes, Alj, egyenes 5.00 m Pólusszám: 4 1 db

Adatlap 2209128 Phoenix Contact 1089998 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes, Alj, egyenes 5.00 m Pólusszám: 4 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209128 Phoenix Contact 1089998 Érzékelő-/működtető csatlakozóvezeték M12 Dugó, egyenes, Alj, egyenes 5.00 m Pólusszám: 4 1 db

Leírás

Tápkábel, 4 pólusú, PVC, fekete-szürke RAL 7021, egyenes M12 csatlakozó, T-kódolású, egyenes M12-aljzathoz, T-kódolású, kábelhossz: 5 m
