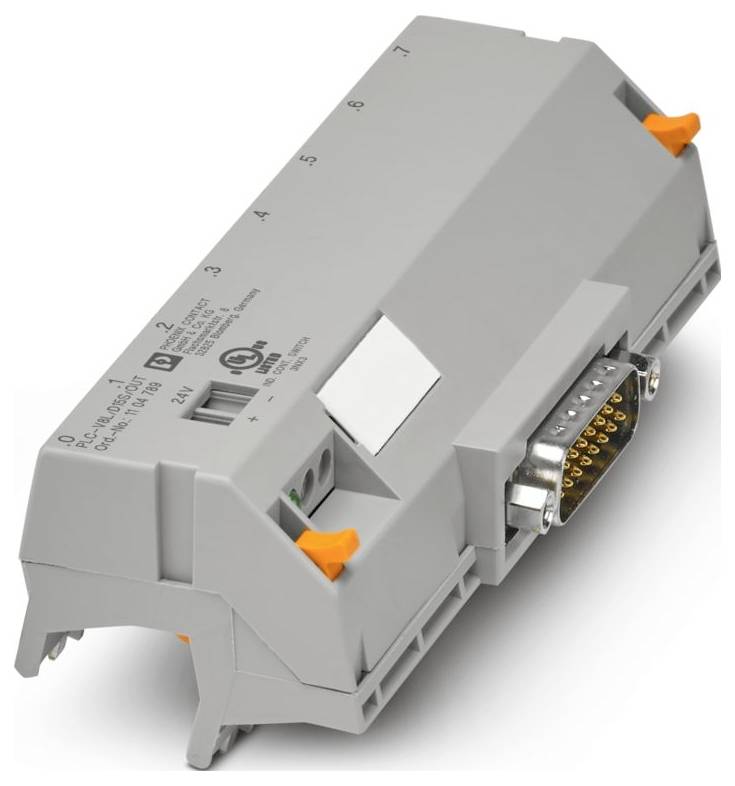

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Rendszercsatlakozás
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
49 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
28 339 Ft
3
3% = 785Ft
27 554 Ft
5
4% = 1100Ft
27 239 Ft
10
5% = 1310Ft
27 029 Ft
25
5% = 1545Ft
26 794 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (28 339 Ft / Darab)
28 339 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Pólusok száma: 2
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (műanyag hüvely nélküli érvéghüvely); 0,25 mm² ... 2,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 112,3 mm
- Magasság: 41,02 mm
- Mélység: 49,89 mm
- Szín: szürke (RAL 7042)
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN IEC 60664-1
- Megjegyzés: 8 db PLC-INTERFACE csatlakozóra pattintható
- Rögzítési típus: Csíptetős rögzítés
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Tetszés szerinti beépítési pozíció
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Jelölés: I. osztály, 2. zóna, AEx ec IIC T4
- UL, USA / Kanada: UL, USA / Kanada
- Üzemi feszültségtartomány: 18 V DC ... 30 V DC
- Raszterméret: 5 mm
- Csatlakozás az IEC 60807-2 szabvány szerint
- Üzemmód: 100% ED
- Tanúsítvány: TAE0000196
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Csatornák száma: 8
- Szigetelés: Funkcionális szigetelés
- Üzemi feszültségjelző: Zöld LED
- UL, Amerikai Egyesült Államok: UL, Amerikai Egyesült Államok
- UL, Kanada: UL, Kanada
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 50 V
- Névleges lökőfeszültség: 0,5 kV (1,2 / 50 μs)
- Védettségi fokozat (telepítési hely): ≥ IP54
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (műanyag hüvely nélküli érvéghüvely); 0,5 mm² ... 1,5 mm² (kettős érvéghüvely műanyag hüvellyel)
- Állapotjelző elérhető: igen
- Portok száma: 1
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Csatlakoztatási ciklusok:> 500
- Alkalmas I/O kártya: univerzális
- Áram (áganként): ≤ 1 A
- 1. csatlakozás (vezérlési szint): 1. csatlakozás (vezérlési szint)
- 2. csatlakozás (terepi szint): 2. csatlakozás (terepi szint)
- Merev vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²
- Védettségi fokozat (modul): IP20
- Támogatott vezérlés: univerzális: Támogatott vezérlés: univerzális
- 3. csatlakozás (tápellátás): 3. csatlakozás (tápellátás)
- Áram (tápegység): ≤ 3 A
- Termék típus
Rendszercsatlakozás
- Gyártói szám
PLC-V8L/D15S/OUT
- Magasság
41.02 mm
- Hossz
49.89 mm
- Szélesség
112.3 mm
- Méret
(H x Sz x Ma) 49.89 x 112.3 x 41.02 mm
- Gyártói szám
1104789
- Szerelési mód
Csíptetős rögzítés
- Tartalom
1 db
- Mélység
49.89 mm
- Mérési áram
1 A
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Rendszercsatlakozás
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Rendszercsatlakozás
Leírás
V8 adapter 8 db PLC-INTERFACE-hez (14 mm), 1. csatlakozó: 1 db 15 pólusú D-SUB fejléc, 2. csatlakozó: dugaszolható csatlakozó (8 db PLC-INTERFACE csatlakozóra pattintható), 3. csatlakozó: 1 db 2 pólusú csavaros csatlakozó, csatornák száma: 8, vezérlőlogika: pozitív kapcsolású
