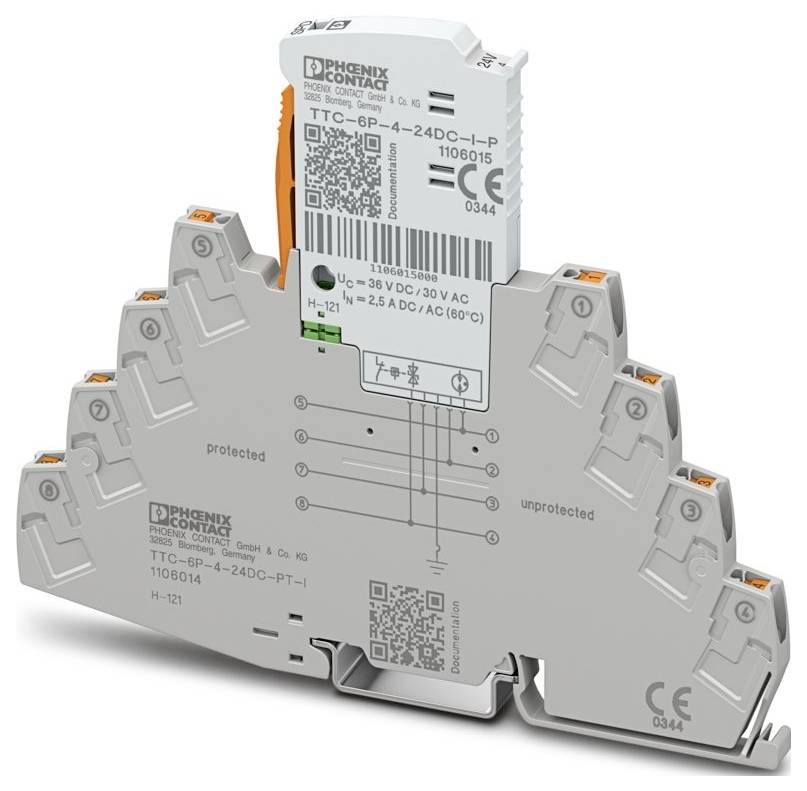

Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Túlfeszültség ellen védő készülék 1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (72 990 Ft / Darab)
72 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TERMITRAB komplett
- IEC tesztosztály: C1;C2;C3;D1
- Kialakítás: Kétrészes dugaszolható szerelősín modul
- Túlfeszültség-védelem hibaüzenete: vizuális
- Névleges feszültség UN: 24 V DC; 24 V AC
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 6,2 mm +0,1 mm
- Magasság: 125 mm
- Mélység: 100 mm (7,5 mm-es szerelősínnel együtt)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PBT
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Hatásirány: Vonal-Vonal és Vonal-Föld Föld
- Maximális folyamatos feszültség UC: 36 V DC; 30 V AC
- Névleges áram: 2,5 A (60 °C, szigetelt rendszerekhez)
- Üzemi áram IC UC-n: ≤ 5 µA
- Védővezető áram IPE: ≤ 1 µA
- Teljes kisülési áram IÖssz (8/20) µs: 10 kA
- Védelmi szint Fel (ér-ér): ≤ 100 V (C1 - 0,7 kV / 350 A); ≤ 100 V (C3 - 50 A); ≤ 80 V (C3 - 25 A)
- Védelmi szint Fel (vezeték-föld): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 900 V (C2 - 10 kV / 5 kA)
- Kapacitás (vezeték-vezeték): tipikusan 30 pF
- Kapacitás (vezeték-föld): tipikusan 30 pF
- Ellenállás útvonalanként: 0,03 Ω
- Maximális szükséges biztosítékérték: 2,5 A (F)
- Túlfeszültség-állóság (vezeték-föld): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 6000 m (amsl)
- Szabványok/előírások: EN 61643-21
- Megjegyzés: 2001 + A1:2009 + A2:2013
- Szerelési típus: Szerelősín: TH 35 - 7,5 mm
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Szigetelőanyag: PBT
- Megengedett páratartalom (üzemi): 5% ... 95%
- Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 5 kA
- Impulzus kisülési áram Iimp (10/350) µs (vezeték-föld): 0,5 kA
- Válaszidő tA (vezeték-föld): ≤ 100 ns
- További műszaki adatok: További műszaki adatok
- Szín (dugó): világosszürke (RAL 7035)
- Szín (alapelem): szürke (RAL 7042)
- Max. teljes kisülési áram I total max (8/20) µs: 20 kA (1x)
- EN 61643-21: EN 61643-21
- Névleges kisülési áram In (8/20) µs (ér-ér): 350 A
- Válaszidő tA (vezeték-vezeték): ≤ 1 ns
- Beszúrási veszteség aE, szim.: tip. 0,3 dB (≤ 12 MHz / 150 Ω)
- Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben:> 60 MHz
- Túlfeszültség-állóság (vezetéktől vezetékig): C1 - 700 V / 350 A; C3 - 50 A
- Megfelelőség/Jóváhagyások: Megfelelőség/Jóváhagyások
- UL, USA / Kanada: I. osztály, 2. kategória, A, B, C, D csoportok T4A
- Termék típus
Túlfeszültség ellen védő készülék
- Kivitel
Kétrészes dugaszolható szerelősín modul
IP20
- Gyártói szám
1106014
- Méret
(Sz x Ma x Mé) 6.2 x 125 x 100 mm
- Szélesség
6.2 mm
- Magasság
125 mm
- Mélység
100 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Túlfeszültség ellen védő készülék 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Túlfeszültség ellen védő készülék 1 db
Leírás
Túlfeszültség ellen védő készülék
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
