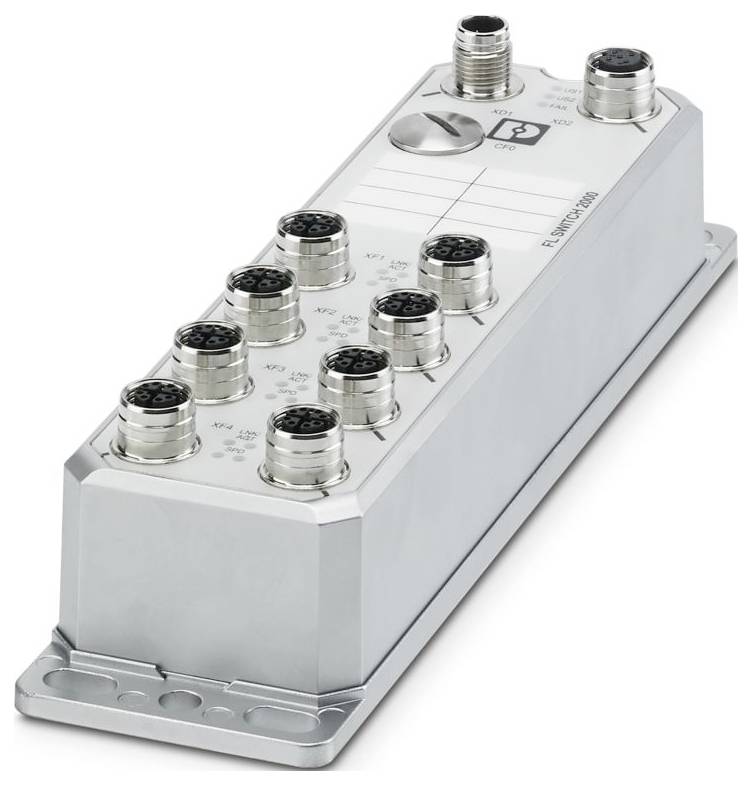

Phoenix Contact 1106615 FL SWITCH 2708 Ipari Ethernet switch 10 / 100 / 1000 MBit/s
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (496 055 Ft / Darab)
496 055 Ft
ÁFA nélkül
Műszaki adatok
- Termékcsalád: Menedzselt switch 2000
- Kialakítás: Önálló
- Csatlakozás típusa: M12-es csatlakozó, A kódolású
- Szélesség: 60 mm
- Magasság: 226 mm
- Mélység: 46 mm
- Ház anyaga: Cink présöntvény
- Környezeti feltételek: Környezeti feltételek
- Védettségi besorolás: IP65; IP66; IP67
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-6-3
- Szerelésmód: falra szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütésállóság (üzemi): 30 g (EN 60068-2-27)
- Rezgés (üzemeltetés): az IEC 60068-2-6 szabvány szerint: 5 g, 150 Hz
- Általános: A támogatás telefonon és a helyszínen is elérhető (díjköteles).
- Átviteli sebesség: 10/100/1000 Mbps
- Maximális teljesítményveszteség névleges körülmények között: 6,93 W (US = Min, Tamb = Max)
- Védelmi osztály: III (VDE 0106)
- Légnyomás (üzemi): 79 kPa ... 108 kPa 2000 m tengerszint feletti magasságig (teljesítménycsökkentés nélkül)
- Ethernet: Ethernet
- Átviteli hossz: 100 m (szegmensenként)
- Tápfeszültség tartomány: 9 V DC ... 57 V/DC
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95%
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: 260 mA
- Maradék feszültségingadozás: 3,6 VPP (a megengedett feszültségtartományon belül)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Zavarvédettség EN 61000-6-2
- Állapotjelző: LED-ek: US1, US2 (tápegység), Hiba, 2 LED Ethernet portonként (Kapcsolat/Aktivitás és Sebesség)
- Átviteli fizika: Réz
- MTTF: 461,15 év (SN 29500 Standard, 25 °C hőmérséklet, 21%-os munkaciklus); 149,69 év (SN 29500 Standard, 40 °C hőmérséklet, 34,25%-os munkaciklus); 19,78 év (SN 29500 Standard, 70 °C hőmérséklet, 100%-os munkaciklus)
- Ellátás: Ellátás
- Légnyomás (tárolás/szállítás): 79 kPa ... 108 kPa 2000 m tengerszint feletti magasságig (teljesítménycsökkentés nélkül)
- Mentes a festék nedvesedését gátló anyagoktól: Igen
- Tipikus áramfelvétel: 260 mA (US = 24 V DC és 25 °C környezeti hőmérséklet esetén)
- Maximális áramfelvétel: 0,77 A (US = Min, Tamb = Max)
- Megjegyzés a csatlakozási típussal kapcsolatban: Autonegotiation és Autocrossing
- Csatornák száma: 8 (M12 portok)
- Átviteli közeg: réz
- Helyi diagnosztika: US1/2 tápfeszültség, US1, US2 zöld LED; FAIL, különböző piros LED-ek; LINK kapcsolat állapotjelző LED zöld
- Különleges jellemzők: Kiterjesztett hőmérsékleti tartomány; A fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított; A termék az IEC 62443-4-2 szabvány szerint tanúsított
- Alapvető funkciók: Tároló és továbbító kapcsoló, megfelel az IEEE 802.3 szabványoknak.
- Kapcsolófunkciók: Kapcsolófunkciók
- Diagnosztikai funkciók: RMON előzmények; LLDP (Link Layer Discovery Protocol); SNMP trapek; N:1 port tükrözés; ACD (Address Conflict Detection); Rendszernapló; CRC megfigyelés
- Szűrőfunkciók: Szolgáltatásminőség (8 prioritási osztály); Szolgáltatási osztály; DiffServ/DSCP; Portpriorizálás; VLAN (akár 32 VLAN); IGMP Snooping/Querier (v1/v2); Port automatikus lekérdezése; Kiterjesztett multicast szűrés
- IP-konfiguráció: DHCP kliens; DHCP Option 82 (Relay Agent); DHCP szerver (pool-alapú, port-alapú); BootP; DCP (Discovery and Configuration Protocol)
- MAC-cím táblázat: 8k
- Kezelés: Webalapú felügyelet (HTTP/HTTPS); Szerepköralapú felhasználókezelés (LDAP, RADIUS); SNMPv1/v2/v3; Parancssori felület (Telnet, SSH)
- Redundancia: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Nagy fa támogatása; LACP (Link Aggregation Control Protocol); PROFINET S2 rendszer redundancia
- További jellemzők: Jumbo keretek (max. 9600 bájt); MMS és GOOSE átvitel (IEC 61850-8-1); Modbus/TCP átvitel
- Időszinkronizálás: SNTP (Simple Network Time Protocol)
- Biztonsági jellemzők: Biztonsági jellemzők
- Funkcionalitás: Funkcionalitás
- Lyuktávolság: 210 mm
- Jelző LED-ek: Adatvétel, kapcsolat állapota
- Tesztelési beállítás: 24 V tápellátás / funkcionális földelés 500 V DC 1 perc; Ethernet interfész / minden más potenciál 2,25 kV DC 1 perc
- Állapot- és diagnosztikai kijelzők: LED-ek: US1, US2 (tápegység), Hiba, 2 LED Ethernet portonként (Kapcsolat/Aktivitás és Sebesség)
- Jelkésleltetés: ≥ 1,9 µs (tároló-és-továbbító mód, 10/100/1000 MBit/s, a képkocka méretétől függően)
- Tápfeszültség (DC): 24 V DC (redundáns)
- EMC megfelelőség: EN 61000-6-2 EN 61000-4-2 (ESD) B kritérium; EN 61000-6-2 EN 61000-4-3 (Elektromágneses mezők) A kritérium; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) A kritérium; EN 61000-6-2 EN 61000-4-5 (Lökéshullám) B kritérium; EN 61000-6-2 EN 61000-4-6 (Vezetett zavarkibocsátás) A kritérium; EN 61000-6-3 (Vezetett zavarkibocsátás) B osztály; EN 61000-6-3 (Vezetett zavarkibocsátás) B osztály
- PROFINET megfelelőségi osztály: B megfelelőségi osztály
- PROFINET eszköz funkciója: PROFINET eszköz; Gyors indítás
- Portbiztonság: MAC-alapú, RADIUS (IEEE 802.1X), MAC-hitelesítés megkerülése
- Termék típus
Ipari Ethernet switch
- Átviteli ráta
10 / 100 / 1000 MBit/s
- Alap funkcionalitás
Managed Switch
- Ethernet portok
8
- 10/100 Mbit/s portok
8 x
- 10/100/1000 Mbit/s
8 x
- Jumbo keret
Igen
- Szélesség
60 mm
- Magasság
226 mm
- Mélység
46 mm
- Gyártói szám
FL SWITCH 2708
IP65
IP66
IP67
- Üzemi feszültség
24 V/DC
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Ipari Ethernet switch 10 / 100 / 1000 MBit/s
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564078 Phoenix Contact 1106615 FL SWITCH 2708 Ipari Ethernet switch 10 / 100 / 1000 MBit/s
Leírás
2000-es sorozatú menedzselhető switch, 8 M12 port 10/100/1000 Mbps, Védelmi osztály: IP65/IP66/IP67, PROFINET B megfelelőségi osztály, Kiterjesztett hőmérsékleti tartomány, A fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított, Kompatibilis az IEC 62443-4-2 szabvánnyal
