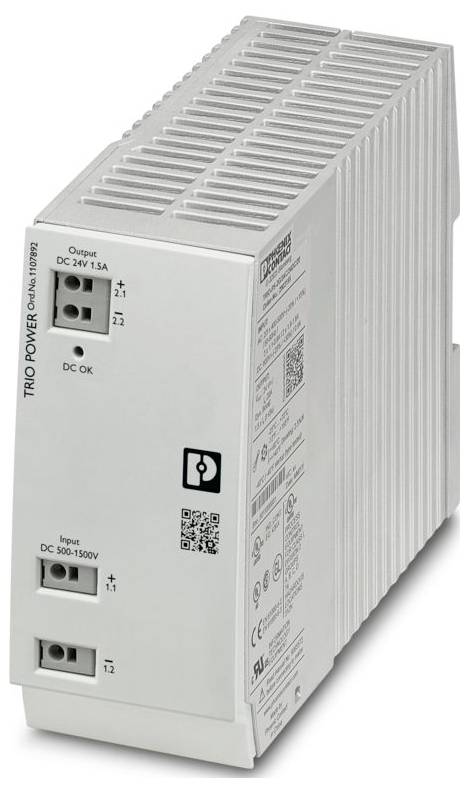

Phoenix Contact 1107892 DC/DC gépjármű feszültségváltó 24 V/DC 1.5 A Tartalom, tartalmi egységek rendelésenként 1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (41 990 Ft / Darab)
41 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TRIO POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 48 mm
- Magasság: 130 mm
- Szín: zöld
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-6-4
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (az IEC 60068-2-6 szabvány szerint); 15 Hz ... 150 Hz, 2,3 g, 90 perc.
- Csupaszolási hossz: 10 mm
- Rugalmas vezető keresztmetszete min.: 1 mm²
- Hajlékony vezető keresztmetszete max.: 2,5 mm²
- Merev vezető keresztmetszete min.: 1 mm²
- Merev vezető keresztmetszete max.: 4 mm²
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Érintésvédelmi osztály II
- Bemeneti feszültségtartomány: 500 V DC ... 1500 V/DC
- Bemeneti feszültségtartomány: 450 V DC ... 1650 V/DC
- Széleskörű bejárat: nincs
- Maximális feszültségtűrés: ≤ 1800 V DC 1 s
- Bekapcsolási áram integrál (I²t): tipikusan 0,15 A²s
- Áramfelvétel: tipikusan 85 mA (450 V DC); tipikusan 30 mA (1500 V egyenáram)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 1 A (gPV)
- Hatékonyság: tipikusan 88% (500 V DC); tipikusan 87% (900 V DC); tipikus 83% (1500 V egyenáram)
- Névleges kimeneti feszültség: 24 V DC ±3%
- Névleges kimeneti áram (IN): 1,5 A
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási képesség: ≤ 35 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 30 V DC
- Maradék hullámzás:< 40 mVSS (hullámosság);< 50 mVSS (zaj)
- Emelkedési idő: ≤ 30 ms (UOUT (10 % ... 90%)
- Soros csatlakozási lehetőség: nem
- Maximális teljesítményveszteség alapjáraton:< 1,1 W (500 V egyenáram);< 1,4 W (900 V egyenáram);< 2,4 W (1500 V egyenáram)
- Maximális teljesítményveszteség névleges terhelésnél:< 4,2 W (500 V egyenáram);< 5,5 W (900 V egyenáram);< 7,5 W (1500 V egyenáram)
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus
- Bemenet: 3 kV (teszt súlyossági szintje)> 4 - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 0,5 kV (2. teszterősségi szint - szimmetrikus); 1 kV (2. teszterősségi szint - aszimmetrikus)
- Jelzéstípusok: LED
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4,2 kV DC (típusvizsgálat); 2,6 kV DC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 3 300 000 óra (25 °C);> 1 760 000 óra (40 °C);> 740 000 óra (60 °C)
- Telepítési méret: Telepítési méret
- Szerelési utasítások: egymásra helyezhető: vízszintesen 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), függőlegesen 50 mm
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: műanyag
- Üzemi magasság: ≤ 4000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 11 ms, 15 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 4 kV (2. teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: A. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 3 V/m (1. teszt súlyossági szint)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 10 V (3-as teszt súlyossági szint)
- Feszültségesések: Feszültségesések
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- Tipikus országos hálózati feszültség: 500 V DC; 1500 V DC
- Tápfeszültség típusa: DC
- Válasszon megfelelő biztosítékot a bemeneti védelemhez: 1500 V DC
- DC működés: DC működés
- Teljesítménycsökkentés:> 60 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%, 10 Hz);< 0,1% (bemeneti feszültségváltozás ±10%)
- Kimenő teljesítmény: 36 W
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, min.: 1 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, max.: 2,5 mm²
- Rugalmas, egyeres/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, min.: 1 mm²
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, max.: 2,5 mm²
- Vezeték keresztmetszete AWG min: 18
- Vezeték keresztmetszete AWG max: 12
- Beépítési távolság jobbra/balra: 0 mm / 0 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Szabvány - Elektromos biztonság: EN 62109-1:2011
- Szabvány - Védő törpefeszültség: IEC 62109-1:2011 (SELV)
- Szabvány - Biztonságos elválasztás: DIN VDE 0100-410
- UL-jóváhagyások: UL 62109-1:2014; UL 1741
- Ház anyaga: Polikarbonát
- Interferencia kibocsátás: Interferencia kibocsátás
- Zavartűrés: EN 61000-6-2:2005
- Jelkimenet: LED állapotjelző: Jelkimenet: LED állapotjelző
- Jelzés megnevezése: DC OK
- Állapotjelző: "DC OK" LED zöld
- Bemenet/Kimenet: aszimmetrikus
- Rádióinterferencia-feszültség az EN 55011 szabvány szerint: EN 55011 (EN 55022) A osztály Alkalmazási terület: Ipar
- Rádiózavar-sugárzás az EN 55011 szabvány szerint: EN 55011 (EN 55022) A osztály Alkalmazási terület: Ipar
- DC OK: UO KI> 0,9 x UN (UN = 24 V DC)
- Megjegyzés az állapotkijelzéshez: UOUT> 21,5 V: A LED világít
- Készülékmélység (szerelősín): 115 mm (Készülékmélység (szerelősín))
- IEC 62109-1: II
- Termék típus
DC/DC gépjármű feszültségváltó
- Gyártói szám
TRIO-PS-2G/1500DC/24DC/1.5
- Bemeneti feszültség (min.)
450 V/DC
- Bemeneti feszültség (max.)
1650 V/DC
- Kimeneti feszültségek
24 V/DC
- Kimeneti áram (max.)
1.5 A
- Kimenő áram (max.) kerekítve
1.5 A
- Csatlakozó
Push-In rugóerős csatlakozás
- Üzemi hőmérséklet (min.)
-25 °C
- Üzemi hőmérséklet (max.)
70 °C
- Méret
(H x Sz x Ma) 115 x 48 x 130 mm
- Magasság
130 mm
- Hossz
115 mm
- Szélesség
48 mm
- Tartalom
1 db
- Mélység
121 mm
IP20
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564296 Phoenix Contact 1107892 DC/DC gépjármű feszültségváltó 24 V/DC 1.5 A Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564296 Phoenix Contact 1107892 DC/DC gépjármű feszültségváltó 24 V/DC 1.5 A Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
TRIO POWER primer kapcsolóüzemű DC/DC átalakító push-in csatlakozóval, DIN sínre szerelhető, bemenet: 1500 V DC, kimenet: 24 V DC / 1,5 A
