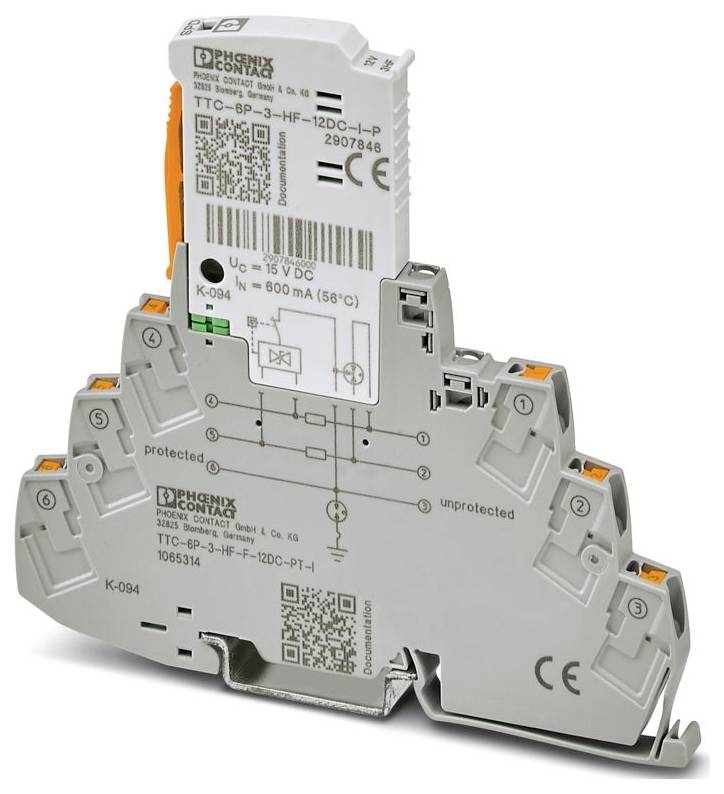

Hasonló kivitel
Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Túlfeszültség ellen védő készülék 2.5 kA 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
28 db
Szám
Összesen (7590Ft / Darab)
7590Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TERMITRAB komplett
- IEC tesztosztály: C1;C2;C3
- Kialakítás: Egy darabból álló szerelősín modul
- Túlfeszültség-védelem hibaüzenete: vizuális
- Névleges feszültség UN: 120 V AC
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 6,2 mm
- Magasság: 92 mm
- Mélység: 69,5 mm (7,5 mm-es rögzítősínnel együtt)
- Szín: szürke (RAL 7042)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PBT
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Igen
- Hatásirány: Vonal-Vonal
- Maximális folyamatos feszültség UC: 150 V DC; 150 V AC
- Névleges áram: 10 A (60 °C)
- Üzemi áram IC UC-n: ≤ 100 µA
- Védővezető áram IPE: ≤ 100 µA
- Védelmi szint Fel (ér-ér): ≤ 200 V (C1 - 800 A); ≤ 500 V (C2 - 5 kV); ≤ 380 V (C3 - 25 A); ≤ 380 V (C3 - 35 A)
- Kapacitás (vezeték-vezeték): 5 nF
- Ellenállás útvonalanként: ≤ 100 mΩ
- Környezeti feltételek: Környezeti feltételek
- Védettségi osztály: IP20 (végzáróval)
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m (amsl)
- Szabványok/előírások: EN 61643-21
- Megjegyzés: 2001 + A1:2009 + A2:2013
- Szerelési típus: Szerelősín: 35 mm
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Szigetelőanyag: PBT
- Megengedett páratartalom (üzemi): 5% ... 95%
- Vezetékpárok modulonként: 1
- EN 61643-21: EN 61643-21
- Névleges kisülési lökőáram In (8/20) µs (vezeték-vezeték): 2,5 kA
- Válaszidő tA (vezeték-vezeték): ≤ 25 ns
- Beszúrási veszteség aE, szim.: tip. 0,3 dB (≤ 300 kHz / 150 Ω)
- Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben: tipikusan 1 MHz
- Túlfeszültség-állóság (vezetéktől vezetékig): C1 - 800 A; C2 - 2,5 kA; C3 - 35 A
- Termék típus
Túlfeszültség ellen védő készülék
- Levezető áram
2.5 kA
- Kivitel
Tartósín modul, egyrészes
IP20
- Gyártói szám
1109673
- Méret
(Sz x Ma x Mé) 6.2 x 92 x 69.5 mm
- Szélesség
6.2 mm
- Magasság
92 mm
- Mélység
69.5 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564209 Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Túlfeszültség ellen védő készülék 2.5 kA 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564209 Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Túlfeszültség ellen védő készülék 2.5 kA 1 db
Leírás
Túlfeszültség ellen védő készülék
