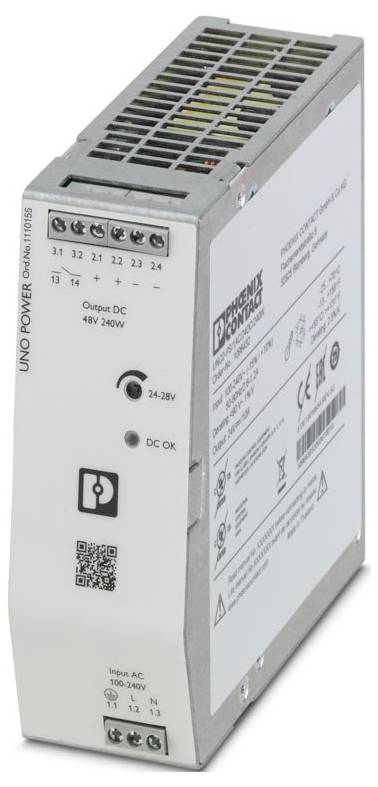

Phoenix Contact 1110155 Tápfeszültség 48 V/DC 5 A Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (33 063 Ft / Darab)
33 063 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: UNO POWER
- Csatlakozás: csavaros csatlakozóval
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm; 4 lbf-in. ... 5 font/hüvelyk
- Szélesség: 45 mm
- Magasság: 130 mm
- Mélység: 129 mm
- Szín: zöld
- Éghetőségi osztály az UL 94 szerint: V0 (ház, csatlakozók)
- Ház anyaga: Alumínium (AlMg3) / horganyzott acéllemez
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 55 °C-on (teljesítménycsökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-11
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Ütésállóság (üzemi): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
- Rezgés (működés): 10 Hz ... 50 Hz, amplitúdó ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 perc.
- Csupaszolási hossz: 6,5 mm
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Jelölés: CB séma (IEC 61010-1, IEC 61010-2-201)
- Érintésvédelmi osztály: I
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: 100 V AC ... 240 V AC
- Bemeneti feszültségtartomány: 100 V AC ... 240 V AC -15% ... +10 %
- Bekapcsolási áram: tipikusan 10 A (25 °C-on)
- Bekapcsolási áram integrálja (I2t):< 0,05 A2s
- Áramkimaradás áthidalási ideje: tipikusan 20 ms (120 V AC); tipikusan 20 ms (230 V AC)
- Áramfelvétel: 2,6 A (100 V AC); 2,2 A (120 V AC); 1,16 A (230 V AC); 1,2 A (240 V AC)
- Bekapcsolási idő: jellemzően 530 ms
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 10 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 91,5% (120 V AC); tipikusan 93% (230 V AC)
- Névleges kimeneti feszültség: 48 V DC
- Kimeneti feszültség beállítási tartomány (USet): 42 V DC ... 56 V DC (≥ 48 V DC, állandó teljesítménykorlátozás)< 48 V DC, állandó áramkorlátozással)
- Névleges kimeneti áram (IN): 5 A
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Kimeneti teljesítmény (PN): 240 W
- Visszatáplálási képesség: ≤ 60 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 60 V DC
- Hullámosság: tipikus 50 mVSS (névleges értékeken)
- Emelkedési idő:< 1 s (UOut = 10 % ... 90%)
- Soros csatlakozási lehetőség: igen, feszültségnöveléshez
- Maximális teljesítményveszteség alapjáraton:< 3 W (230 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 19 W (230 V AC)
- Párhuzamos csatlakozás: igen, redundanciához
- Másodlagos oldali védelem: elektronikus
- Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Pozíció: 3.x
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 0,2 mm² ... 2,5mm²
- Rugalmas: 0,2 mm² ... 2,5mm²
- Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 2,5mm²
- Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 2,5mm²
- merev (AWG): 24 ... 14 (Cu)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jelzés: Jelzés
- LED jelzés: LED jelzés
- Jelzéstípusok: LED DC OK - Jelállapot Működés (UN = 48 V DC, IOut = IN)
- Funkció: Üzemállapot továbbítása
- Kapcsolóérintkező (potenciálmentes): OptoMOS
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 3 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1 000 000 óra (25 °C);> 550 000 óra (40 °C);> 280 000 óra (55 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- hőmérséklet 25 °C
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Cikk méretei: Cikk méretei
- Telepítési méret: Telepítési méret
- Szerelési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 30 mm
- Védőbevonat: nem
- Ház anyaga: Fém
- Burkolat anyaga: Rozsdamentes acél
- Oldalsó panel felülete: Alumínium
- Üzemi magasság: ≤ 3000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
- Klímaosztály: 3K22 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 55 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 3000 m)
- Szabványos megnevezés: A félvezetőipar követelményei a hálózati feszültségesésekkel kapcsolatban
- Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések: Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések
- Védő extra alacsony feszültség: Védő extra alacsony feszültség
- Feszültségcsökkenések: Feszültségcsökkenések
- UL: UL
- SIQ: SIQ
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- EMC követelmények Zavartűrés: EN 61000-6-2
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: B. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 230 V AC
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Átmérő: 24 ... 14 (Cu)
- Váltóáramú működés: Váltóáramú működés
- Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: AC
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor, gázkisüléses cső
- Szivárgási áram a PE-hez:< 3,5 mA
- Teljesítménycsökkentés:< 90 V AC (1%/V)
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%);< 0,1% (bemeneti feszültségváltozás ±10%)
- Amplitúdó tényező: tipikusan 1,637 (120 V AC); tipikusan 1,54 (230 V AC)
- Szigetelési feszültség bemenet/PE: 3,5 kV AC (típusvizsgálat); 2,4 kV AC (egységvizsgálat)
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 1 periódus
- Beépítési távolság jobbra/balra (aktív, passzív): 0 mm / 0 mm
- Beépítési távolság felül/alul (aktív, passzív): 30 mm / 30 mm
- Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
- Bemenet/Kimenet: aszimmetrikus
- Készülék bemeneti biztosíték: 5 A belső (készülékvédelem), gyors kioldású
- Minimális teljesítményveszteség alapjáraton:< 2,9 W (120 V AC)
- Minimális teljesítményveszteség névleges terhelésnél:< 23 W (120 V AC)
- Integrált védelem: nem
- Pólusazonosítás: 3.1 (13), 3.2 (14)
- LED nem világít: Nincs AC bemeneti tápfeszültség (kikapcsolva)
- LED világít (zöld), DC OK: UOUT ≥ 0,9 x UN (UN = 48 V DC) (világít (zöld), DC OK)
- Jelzés típusa: Kapcsolóérintkező DC OK - Jelállapot Működés (UN = 48 V DC, IOut = IN)
- Kapcsolási feszültség: max. 30 V AC/DC; max. 60 V egyenáram
- Áramterhelhetőség: max. 50 mA
- Állapot (zárt érintkező): UOUT ≥ 0,9 x UN (UN = 48 V DC) (zárt érintkező)
- Állapot (érintkező nyitva): UOUT< 42 V DC (nyitott érintkező); UOUT> 60 V DC (érintkező nyitott)
- Tápegységek biztonsága 1100 V-ig (szigetelési távolságok): Tápegységek biztonsága 1100 V-ig (szigetelési távolságok)
- Elektromos biztonság: Elektromos biztonság
- Biztonságos elválasztás: Biztonságos elválasztás
- Hálózati harmonikus áramok korlátozása: Hálózati harmonikus áramok korlátozása
- Mélység (készülékmélység (szerelősín)): 125 mm (készülékmélység (szerelősín))
- Talpcsavar anyaga: horganyzott acéllemez
- Behajtófej típusa: L-es hornyú
- 13/14-es jelkimeneti relé: 13/14-es jelkimeneti relé
- LED világít (zölden villog) DC OK< 0,9 x UN: UOUT> 60 V DC (bekapcsolva (zölden villog))
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
100 V/AC
- Bemeneti feszültség (max.)
240 V/AC
- Kimeneti áram (max.)
5 A
- Kimenő áram (max.) kerekítve
5 A
- Fázisok
1
- Kimeneti feszültség (nom.)
48 V/DC
- Csatlakozó
Csavaros csatlakozó
- Méret
(H x Sz x Ma) 129 x 45 x 130 mm
- Kimeneti feszültség (max.)
56 V/DC
- Kimeneti feszültség (min.)
42 V/DC
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
55 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
1110155
- Tartalom
1 db
- Szélesség
45 mm
- Magasság
130 mm
- Hossz
129 mm
IP20
- Gyártói szám
UNO2-PS/1AC/48DC/240W
- Mélység
129 mm
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564290 Phoenix Contact 1110155 Tápfeszültség 48 V/DC 5 A Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564290 Phoenix Contact 1110155 Tápfeszültség 48 V/DC 5 A Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
Elsődleges kapcsolóüzemű tápegység, UNO POWER, csavaros csatlakozók, DIN sínre szerelhető, bemenet: 1 fázisú, kimenet: 48 V DC / 5 A, 42 V DC-től állítható ... 56 V / DC
