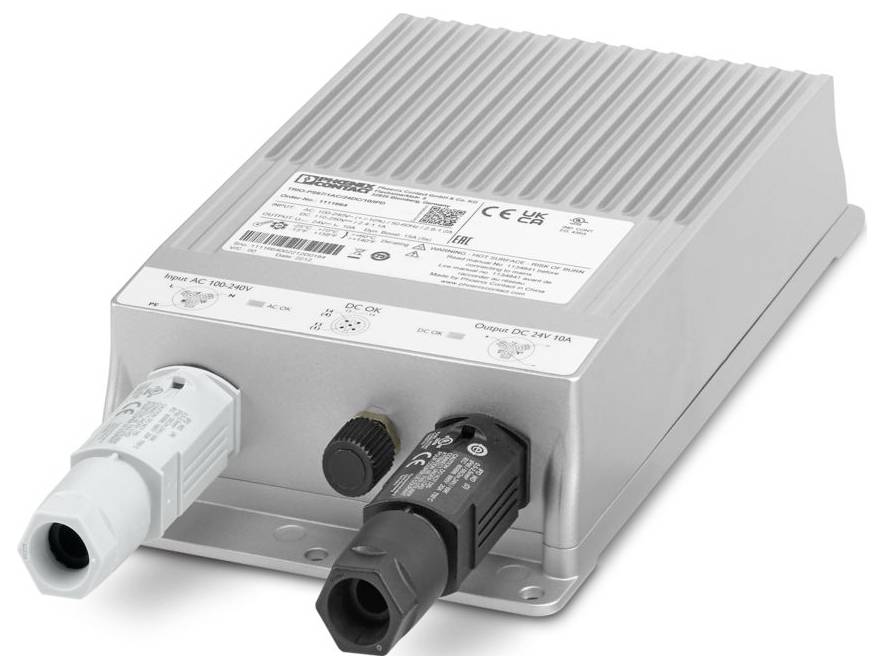

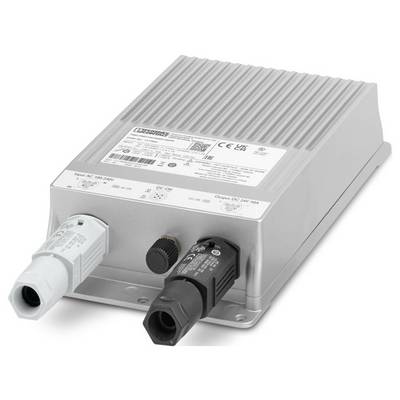

Phoenix Contact 1111664 Tápfeszültség 24 V/DC 10 A 285 VA
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (83 457 Ft / Darab)
83 457 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Áramellátás
- Kimenet 24 V/DC / 10 A
- Teljesítmény 285 VA
- Push-In rugóerős csatlakozás, Dugaszos összekötő
Műszaki adatok
- Termékcsalád: TRIO POWER
- Pólusok száma: 5
- Csatlakozás típusa: M12-es kerek csatlakozó
- Szélesség: 136 mm
- Magasság: 292 mm
- Mélység: 53 mm
- Szín: zöld
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP67
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (Terhelhetőség csökkenése> 60 °C: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-6-3
- Szerelésmód: falra szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi szint: 2 (IEC 61010-1)
- Megengedett páratartalom (üzemi): ≤ 100% (25°C-on, páralecsapódás nélkül)
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (az IEC 60068-2-6 szabvány szerint); 15 Hz ... 150 Hz, 4 g, 90 perc.
- Hajlékony vezető keresztmetszete min.: 0,5 mm²
- Hajlékony vezető keresztmetszete max.: 2,5 mm²
- Merev vezető keresztmetszete min.: 0,5 mm²
- Merev vezető keresztmetszete max.: 2,5 mm²
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Jelölés: UL/C-UL által jóváhagyott UL 61010-2-201
- Átmérő: 5,6 mm
- Érintésvédelmi osztály: I
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: 110 V DC ... 250 V / DC
- Bemeneti feszültségtartomány: 110 V DC ... 250 V DC ±10%
- Maximális feszültségtűrés: ≤ 300 V AC 15 s
- Bekapcsolási áram: ≤ 25 A (tipikus)
- Bekapcsolási áram integrálja (I2t):< 0,5 A2s
- Bekapcsolási áramkorlátozás: tipikusan 25 A (1 ms után)
- Hálózatkimaradás áthidalási ideje:> 15 ms
- Áramfelvétel: 2,4 A (110 V DC); 1,1 A (250 V DC)
- Névleges teljesítményfelvétel: 285 VA
- Bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 6,3 A (belső (készülékvédelem))
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (US/CAN: elágazási áramkör védelme ≤ 20 A) (B, C, D, K vagy azzal egyenértékű karakterisztika)
- Hatékonyság: tipikusan 91% (120 V AC); tipikusan 92% (230 V AC)
- Névleges kimeneti feszültség: 24 V DC ±1% (SELV)
- Névleges kimeneti áram (IN): 10 A
- Dinamikus erősítés (IDyn.Boost): 15 A (5 s)
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási képesség: ≤ 35 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 30 V DC
- Maradék ingadozás: ≤ 10 mVSS
- Emelkedési idő: ≤ 12 ms (UOUT (10 % ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 10 W (120 V AC);< 6 W (230 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 22 W (120 V AC);< 17 W (230 V AC)
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus
- Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 1 kV (2. teszterősségi szint - kiegyensúlyozatlan)
- Jelzéstípusok: LED; Potenciálmentes jelzőérintkező
- Alapértelmezett: zárva
- Digitális: 30 V AC 30 V DC 100 mA
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 3 kV AC (típusvizsgálat); 1,5 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1 200 000 óra (25 °C);> 700 000 óra (40 °C);> 300 000 óra (60 °C)
- Cikk méretei: Cikk méretei
- Telepítési méret: Telepítési méret
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: Fém
- Üzemi magasság: ≤ 4000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
- Klímaosztály: 4K26 (EN 60721-3-4)
- Maximálisan megengedett páratartalom (üzemi): ≤ 100% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Szabványos megnevezés: A burkolatok által biztosított védelmi osztályok (IP-kód)
- Védő extra alacsony feszültség: Védő extra alacsony feszültség
- UL: UL
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Megjegyzés: A. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 230 V AC
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Váltóáramú működés: Váltóáramú működés
- Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: DC
- Váltakozó áramú frekvenciatartomány: 50 Hz ... 60 Hz ±10%
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
- Teljesítménytényező (cos phi):> 93
- Szivárgási áram a PE-hez:< 3,5 mA
- DC működés: DC működés
- Teljesítménycsökkentés:> 60 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%, 10 Hz);< 0,1% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 240 W; 360 W
- Maximális vezetőkeresztmetszet AWG: 14
- Beépítési távolság jobbra/balra: 10 mm / 10 mm
- Beépítési távolság felül/alul: 0 mm / 102 mm
- Harmonikus áramok: Harmonikus áramok
- Periódusok száma: 1 periódus
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, min.: 0,5 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel, max.: 2,5 mm²
- Ház anyaga: Alumínium (AlMg3)
- Interferencia kibocsátás: Interferencia kibocsátás
- Zavartűrés: Zavartűrés az EN 61000-6-1 (lakóépületek), EN 61000-6-2 (ipari) szabvány szerint
- Lekapcsolási feszültség:< 95 V egyenáram
- Jel: DC OK: Jel: DC OK
- Maximális kapcsolási feszültség: 30 V AC/DC
- Folyamatos terhelési áram: 100 mA
- Jelkimenet: LED állapotjelző: Jelkimenet: LED állapotjelző
- Jelzés megnevezése: DC OK
- Állapotjelző: LED
- Bemenet/Kimenet: aszimmetrikus
- Rádióinterferencia-feszültség az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipari és lakossági
- Rádiózavar-sugárzás az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipar és lakossági környezet
- Elektromos biztonság: Elektromos biztonság
- Biztonságos elválasztás: Biztonságos elválasztás
- Bekapcsolási feszültség: ≥ 95 V DC
- 13/14-es jelzőrelé: 13/14-es jelzőrelé
- Kódolás: A
- Zárolási típus: M12
- Légkondicionáló rendben: Légkondicionáló bemenet> 0,55 × AC (ACN = 90 V AC)
- DC OK: UO KI> 0,9 x UN (UN = 24 V DC)
- Fúrólyuk: Fúrólyuk
- Kisfeszültségű tápegységek egyenáramú kimenettel: Kisfeszültségű tápegységek egyenáramú kimenettel
- Villamos mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsági előírásai: Villamos mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsági előírásai
- Harmonikus áramok határértékei: Harmonikus áramok határértékei
- A burkolatok által biztosított védelmi besorolások (IP-kód): A burkolatok által biztosított védelmi besorolások (IP-kód)
- Színkód: fekete
- Termék típus
Tápfeszültség
- Bemeneti feszültség (max.)
240 V/AC
250 V/DC
- Kimeneti áram (max.)
10 A
- Kimenő áram (max.) kerekítve
10 A
- Bemeneti feszültség (min.)
100 V/AC
110 V/DC
- Méret
(H x Sz x Ma) 53 x 136 x 292 mm
- Kimeneti feszültség (max.)
24 V/DC
- Csatlakozó
Push-In rugóerős csatlakozás
Dugaszos összekötő
285 VA
IP67
- Védelmi osztály
I
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Üzemi hőmérséklet
-25 °C ... +70 °C
- Szélesség
136 mm
- Magasság
292 mm
- Hossz
53 mm
- Gyártói szám
TRIO-PS67/1AC/24DC/10/IPD
- Mélység
53 mm
- Beépítési magasság
292 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564049 Phoenix Contact 1111664 Tápfeszültség 24 V/DC 10 A 285 VA
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564049 Phoenix Contact 1111664 Tápfeszültség 24 V/DC 10 A 285 VA
Leírás
TRIO POWER primer kapcsolóüzemű tápegység, IPD fali átvezetővel, rugós csatlakozóval, fali szereléshez, bemenet: 1 fázisú, kimenet: 24 V DC / 10 A
