Name: Phoenix Contact 1115661 CAPAROC PM S-R Betápláló modul 1 db
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

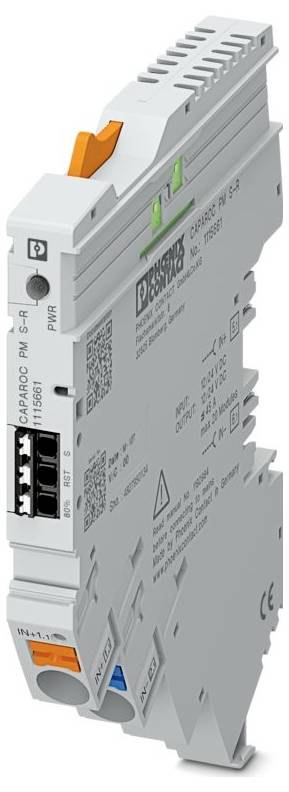

Phoenix Contact 1115661 CAPAROC PM S-R Betápláló modul 1 db-0

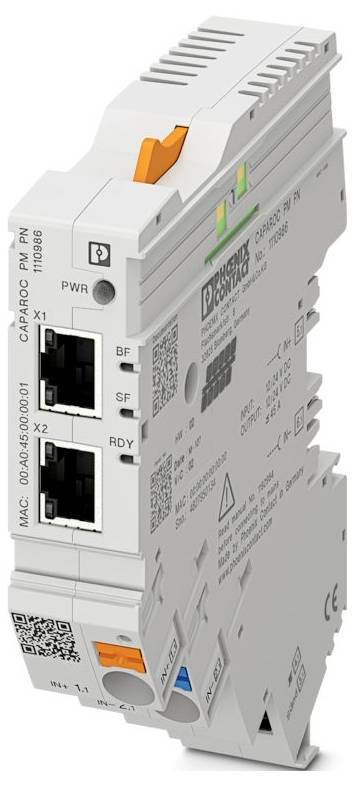

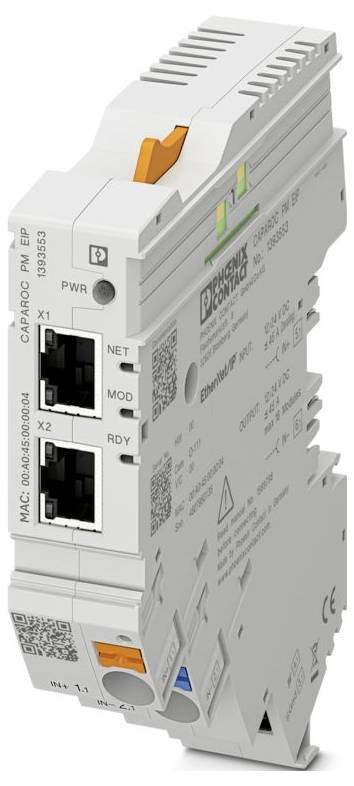

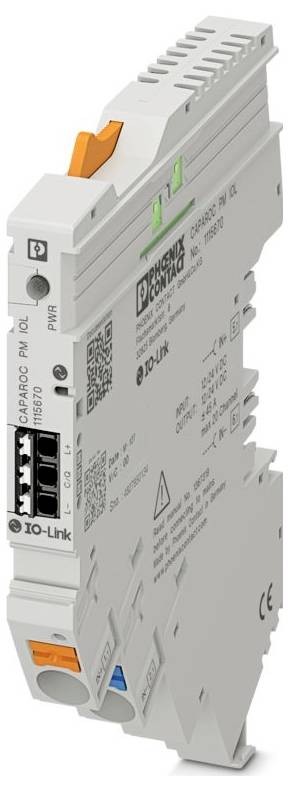

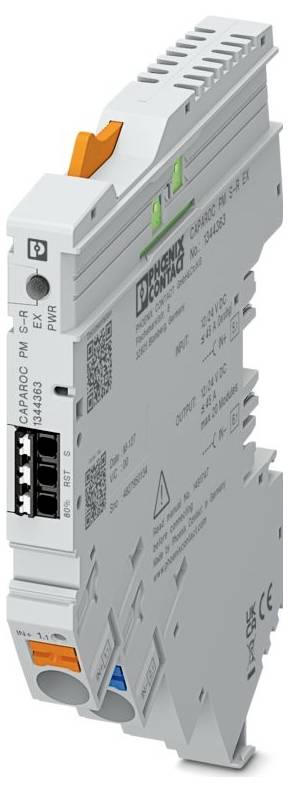

Hasonló kivitel

Termék típus

Betápláló modul

Kivitel

beépülő modul

Csatlakozó

Push-In rugóerős csatlakozás

Védelmi típus

IP20

Hossz

111.3 mm

Adatlap (PDF)

Szállítás: 10. 29. [Cs.]

Szám

Összesen (20 990 Ft / Darab)

20 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: CAPAROC
Kialakítás: Dugaszolható modul
Csatlakozás típusa: Direkt rugós csatlakozás
Merev vezető keresztmetszete: 0,5 mm² ... 16 mm²
Vezető keresztmetszete AWG: 20 ... 8
Szélesség: 12,4 mm
Magasság: 132,4 mm
Mélység: 111,3 mm (beleértve a 7,5 mm-es szerelősínt)
Szín: világosszürke (RAL 7035)
Éghetőségi osztály az UL 94 szerint: V-0
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -30 °C ... 65 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
Tengerszint feletti magasság: ≤ 4000 m (amsl)
Szabványok/előírások: EN 60068-2-27
Megjegyzés: Környezeti hatások - sokk
Szerelési mód: CAPAROC CR gyűjtősínre dugaszolható…
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Szennyezettségi osztály: 2
Ütés (üzemi): 30 g (11 ms időtartamú, félszinuszos lökéshullám, az IEC 60068-2-27 szabvány szerint); 25 g (6 ms időtartamú, félszinuszos lökéshullám az IEC 60068-2-27 szabvány szerint, folyamatos lökés)
Rezgés (működés): 5g (10 Hz ... 150 Hz / 10 ciklus / tengely / X, Y, Z)
Üzemi feszültség: 10 V DC ... 30 V DC
Csupaszolási hossz: 18 mm
Általános: Általános
Feszültségbesorolás: 35 V DC (terhelési áramkör)
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,5 mm² ... 16 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,5 mm² ... 16 mm²
Címkézés: ISA S71.04.2013 G3 Harsh A csoport
Anyag: PA 6; PA 6; PA 6; PC
Teljesítményveszteség: tipikusan 0,22 W (alapjáraton 24 V-on);< 1,5 W (24 V névleges üzemi feszültség és 45 A esetén)
Névleges feszültség: 12 V DC; 24 V DC
Érintésvédelmi osztály: III
Kimeneti feszültség: max. 30 V DC (bemeneti feszültség ±5% I-nél)> 80% legalább egy csatornán)
Bemeneti feszültségtartomány: 7 V DC ... 30 V DC (lefutó él általi visszaállítás)
Áramfelvétel: tipikusan 0,5 mA (24 V DC esetén)
Hatékonyság:> 99%
MTBF (IEC 61709, SN 29500): 18886912,65 óra (25 °C-on 21%-os terheléssel); 5907048,64 óra (40 °C-on 34,25%-os terheléssel); 933563,97 óra (40 °C-on 100%-os terheléssel)
Szennyező gáz teszt: Szennyező gáz teszt
UL jóváhagyás: UL jóváhagyás
Kimeneti áram................................................ max. 20 mA
Méretezett feszültséglökés 0,5 kV
Rések száma: 2
Terhelő áramkör: Terhelő áramkör
Trigger típusa: E (elektronikus)
Nyugalmi áram I0: tipikusan 9 mA (nyugalmi állapotban 24 V-on)
Hőmérséklet miatti csökkenés: 45 A (teljes áram 40 °C-on); 30 A (teljes áram 65 °C-on)
Feszültségesés: 0,03 V (45 A-nél)
Feszültségcsökkenés miatti leállítás: ≤ 9,2 V DC (aktív); ≥ 10,2 V DC (inaktív)
Visszaállítás: Visszaállítás
Impulzushossz: ≥ 50 ms
Állapotkimenet: Állapotkimenet
Páratartalom-teszt: 96 óra, 95% relatív páratartalom, 40°C
Névleges áram IN: 45 A DC (teljes bemeneti áram)
Túlfeszültség-leállítás: ≥ 30,5 V DC (aktív); ≤ 29,5 V DC (inaktív)
Főáramkör BE+: Főáramkör BE+
Főáramkör BE-: Főáramkör BE-
Maximális rendszerbővítés: ≤ 20 (a CAPAROC modulok sorba köthetők)
Tápellátás (PWR) LED zöld: világít (nincs csatornahiba); világít (tápfeszültség a névleges tartományon belül); villog (3-szor, ha a programozási zár ki van kapcsolva)
Tápellátás (PWR) LED piros: világít (a tápfeszültség a névleges tartományon kívül esik)
Bekapcsolás (PWR) LED sárga: villog (3-szor, ha a programozási zár aktiválva van)
Zöld jelzőfény: világít (nincs csatornahiba); világít (tápfeszültség a névleges tartományon belül)
Sárga LED jelzés: világít (I-nél)> 80% legalább egy csatornán)
Piros LED jelzés: világít (legalább egy csatornahiba esetén); világít (a tápfeszültség a névleges tartományon kívül esik)
