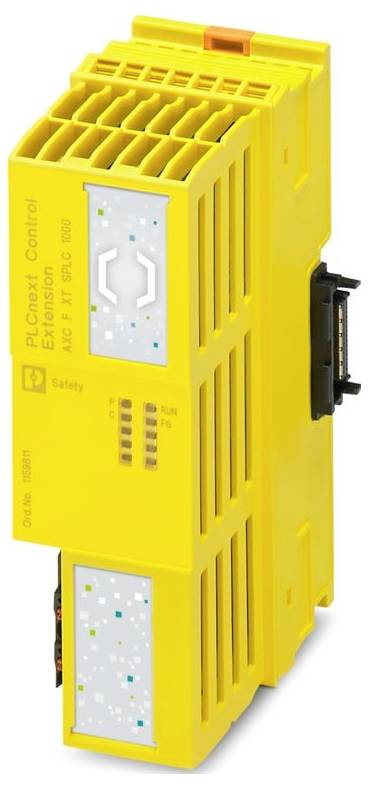

Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC bővítőmodul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (171 646 Ft / Darab)
171 646 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLCnext vezérlésbővítmény
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 45 mm
- Magasság: 126,93 mm
- Mélység: 75 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C 2000 m tengerszint feletti magasságig; -25 °C ... 55 °C 3000 m tengerszint feletti magasságig; -25 °C ... 50 °C-ig, akár 4000 m tengerszint feletti magasságig
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Megjegyzés: Konfiguráció: Biztonsági profil aktív
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Megengedett páratartalom (üzemi): 5% ... 95% (a DIN EN 61131-2 szerint)
- Ütésállóság (működés közben): 30 g (az EN 60068-2-27/IEC 60068-2-27 szabvány szerint)
- Rezgés (üzem közben): 5 g (az EN 60068-2-6/IEC 60068-2-6 szabvány szerint)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Általános: Ha az SPLC-1000-et AXC F 2152-vel üzemeltetik, akkor az AXC BS L 2 buszcsatlakozó modult kell használni.
- ATEX: ATEX
- IECEx: IECEx
- Címke: Ipari IT biztonság, IACS komponens
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: tipikusan 1,92 W; tipikusan 1,92 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Külső méretek: Külső méretek
- Szélesség / Magasság / Mélység: 45 mm / 126,93 mm / 75 mm (A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.)
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Tanúsítvány: IITS2 029429 0027
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (a DIN EN 61131-2 szerint)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 100 mA; tipikus 80 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Funkció: Funkció
- Védelmi áramkör: Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Tranziens védelem | Szupresszordióda
- Ellátás: Ellátás
- Légnyomás (tárolás/szállítás): 58 kPa ... 106 kPa (legfeljebb 4500 m tengerszint feletti magasságig)
- Tipikus áramfelvétel: 80 mA
- Maximális áramfelvétel: 100 mA
- Különleges jellemzők: A fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított; A termék az IEC 62443-4-2 szabvány szerint tanúsított
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 24 V DC
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Rendszerkövetelmények: Rendszerkövetelmények
- Webszerver: nincs
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Tervezőeszköz: PLCnext Engineer
- A DIN 40046-36/DIN 40046-37 szabvány szerinti működőképesség a működést rontó gázokkal szemben: A készülék használata ilyen környezeti feltételek mellett tilos.
- Biztonsági funkció: igen
- Potenciálok: Logikai feszültségbemenet UL: Potenciálok: Logikai feszültségbemenet UL
- Kijelző: Kijelző
- Ütésállóság (tárolás/szállítás): 30 g (az EN 60068-2-27/IEC 60068-2-27 szabvány szerint)
- Rezgés (tárolás/szállítás): 5g (az EN 60068-2-6/IEC 60068-2-6 szabvány szerint)
- Diagnosztikai kijelző: nincs
- Redundancia funkció: nem
- Ipari kiberbiztonság: Ipari kiberbiztonság
- Termék típus
PLC bővítőmodul
- Gyártói szám
AXC F XT SPLC 1000
- Üzemi feszültség
24 V/DC
- Magasság
126.93 mm
- Hossz
75 mm
- Szélesség
45 mm
IP20
- Méret
(H x Sz x Ma) 75 x 45 x 126.93 mm
- Gyártói szám
1159811
- Kivitel
moduláris;
- Szerelési mód
szerelősínek
- Tartalom
1 db
- Mélység
74.25 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC bővítőmodul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC bővítőmodul 24 V/DC
Leírás
PLC bővítőmodul, PLCnext Control Extension, PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, IEC 62443-4-2 szabvány szerint tanúsítva.
