Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 Kombi levezető 20 kA 1 db vásárlása

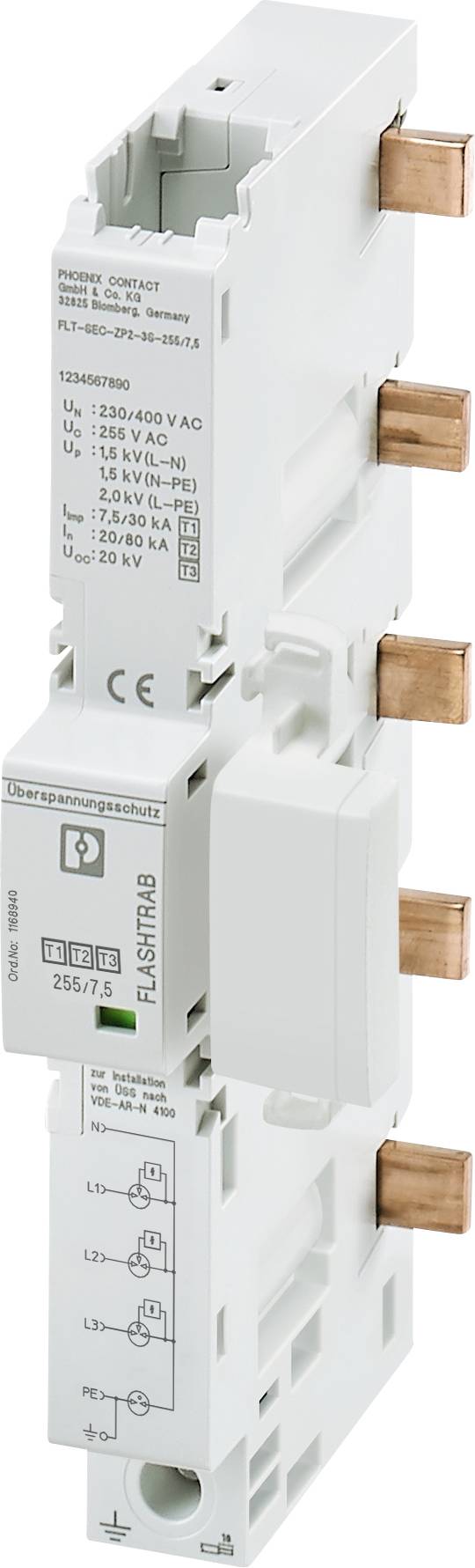

Elektromos megszakító rézérintkezőkkel, fehér házban, műszaki részletek és szimbólumok rányomtatva.

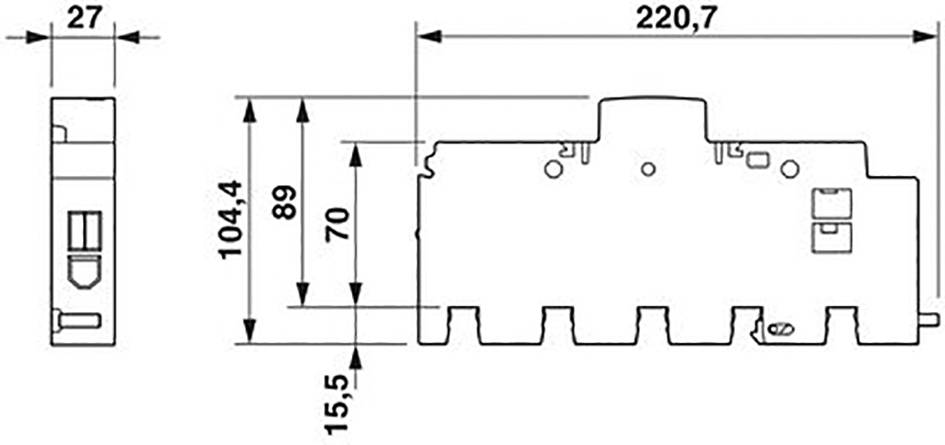

Lineáris műszaki rajz egy mechanikai alkatrészről, méretei: magasság 104,4 mm, szélesség 220,7 mm, mélység 27 mm.

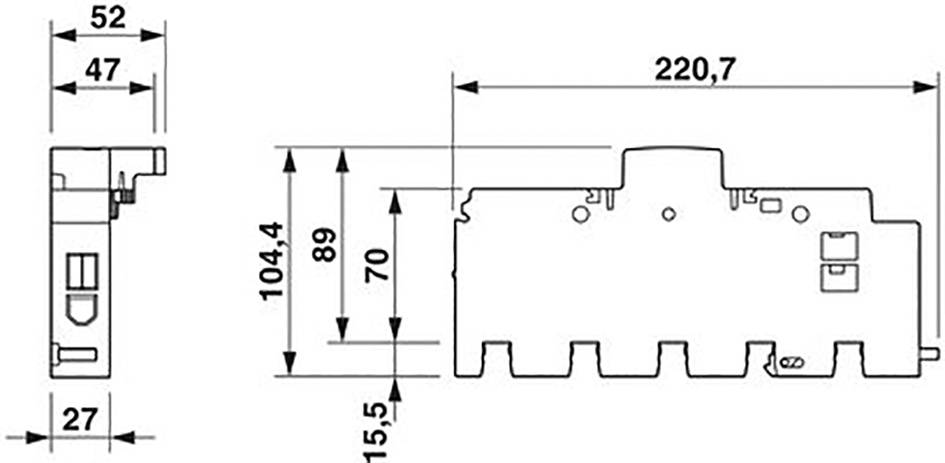

Egy elektromos alkatrész műszaki rajza méretekkel: szélesség 220,7 mm, magasság 104,4 mm. Különböző profilok ábrázolva.

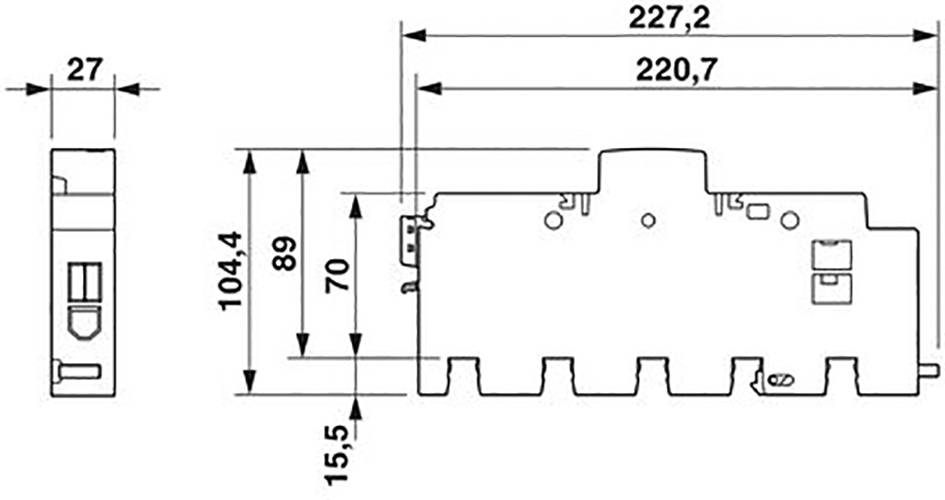

Műszaki rajz egy elektromos alkatrészről méretekkel: szélesség 227,2 mm, magasság 104,4 mm, mélység 27 mm. Oldal- és elölnézet.

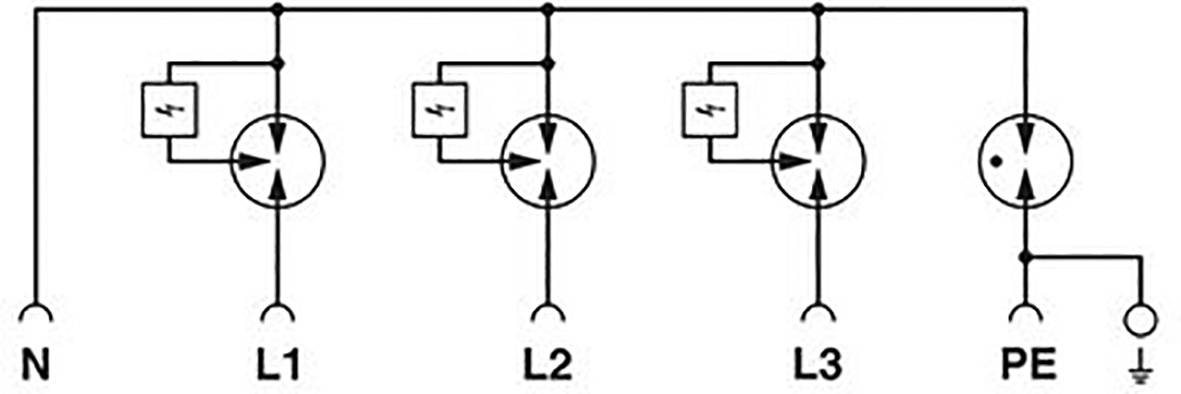

Háromfázisú áramellátás kapcsolási rajza: mutatja az L1, L2, L3 fázisokat biztosítékokkal, nullavezetővel N és védőföldeléssel PE összekötve.

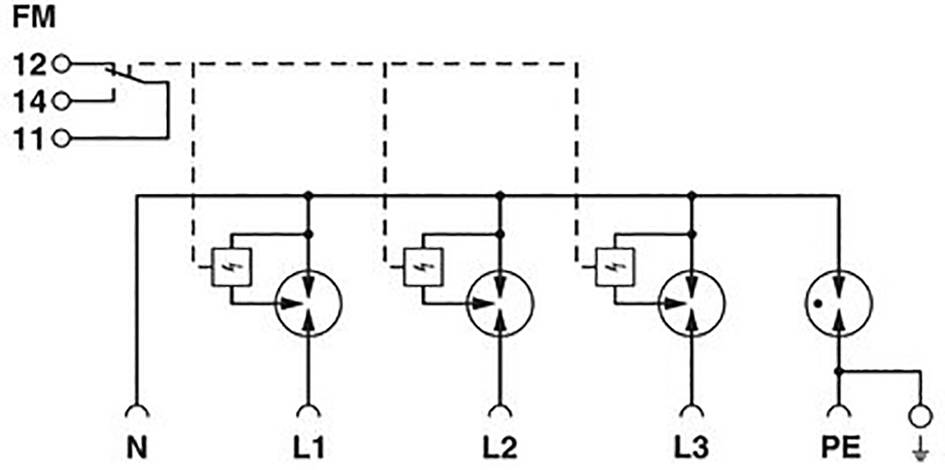

A háromfázisú áramkör kapcsolási rajza, amely tartalmazza a nullavezetőt (N) és a védővezetőt (PE), mutatja az L1, L2, L3 csatlakozásokat és a biztosítási elemeket.

1/6

Adatlap (PDF)

Szállítás: 10. 6. K.

65 db

Szám

Összesen (45 661 Ft / Darab)

45 661 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védelem: LN / L-PE / N-PE
Osztályegység: 1,5 TE
Szerelési típus: gyűjtősín 40 mm
Ház anyaga: PA 6.6
Szennyeződési fok 2.
Tűzveszélyességi osztály az UL 94 szerint: V-0
Kivitel: Egyrészes gyűjtősín modul
Pólusok száma: 4
Üzenet túlfeszültség -védelem hibás: vizuális, távoli üzenet az opcionális modulon keresztül
Maximális folyamatos feszültség UC: 255 V / AC
Rövidzárlati szilárdság ISCCR: 25 kA
Maximális biztonsági biztosíték elágazó vezetékekkel: 160 A (gG)
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M6

Termék típus: Kombi levezető

Levezető áram: 20 kA

Névleges feszültség: 240 V/AC
415 V/AC

Üzemi hőmérséklet: -40 °C...+80 °C

: IP20

Gyártói szám: 1168940

Gyártói szín: Élénk szürke

Szabványok: IEC 61643-11 2011
EN 61643-11 2012 + A11: 2018

Méret: (Sz x Ma x Mé) 27 x 222.7 x 104.4 mm

Szélesség: 27 mm

Magasság: 222.7 mm

Mélység: 104.4 mm

Tartalom: 1 db

Súly: 0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 Kombi levezető 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 Kombi levezető 20 kA 1 db

Leírás

Előnyei:
Univerzális felhasználás - Gyártótól függetlenül bármilyen mérőszekrénybe illeszkedik a keskeny, mindössze 27 mm széles szélességnek köszönhetően
Telepítés az előmérő területre a VDE-AR-N 4100 alkalmazási szabálynak való megfelelésnek köszönhetően-VDE jóváhagyással megerősítve
Szerszám nélküli és biztonságos szerelés az 5 mm és 10 mm sínvastagságú univerzális reteszelésnek köszönhetően
Integráció az épületirányítási rendszerbe, opcionális távközlési modullal

Villámhárító, 1. típus / I. osztály szerint, 3 fázisú tápegységekhez, külön N és PE (L1, L2, L3, PE, N). Alkalmas potenciálkiegyenlítéshez külső villámvédelem nélküli rendszerekben, felsővezeték előtolással és anélkül. 40 mm -es gyűjtősínre szerelhető.

Ez a szöveg gépi fordítással készült.
