Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Kombi levezető 20 kA 1 db vásárlása

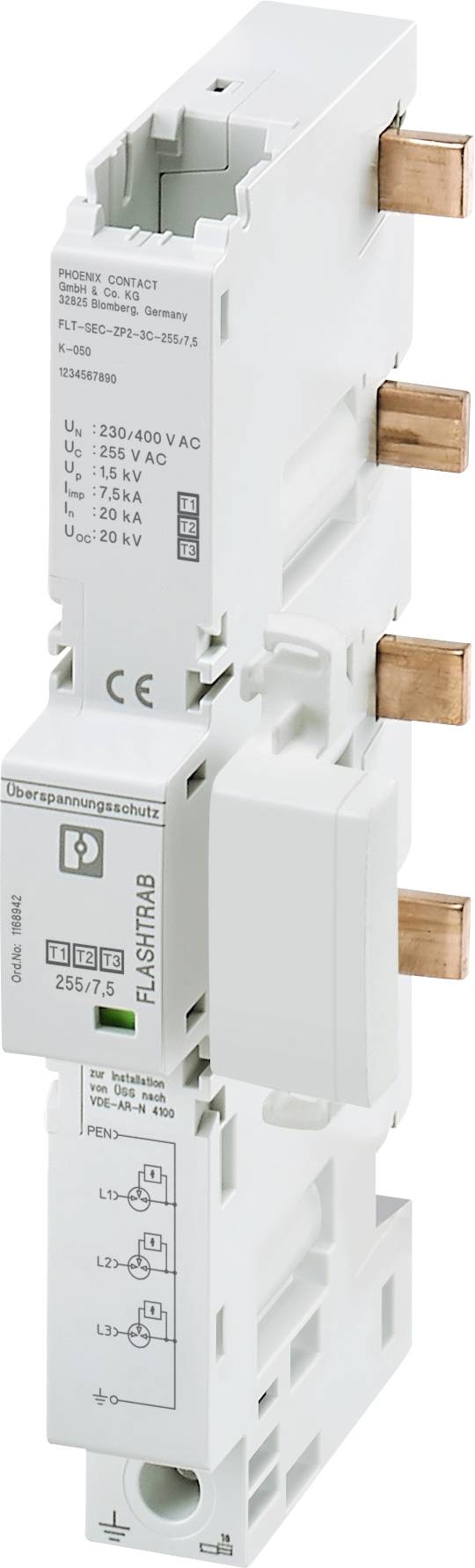

Egy védelmi technikai modul feliratozással és rézelemekkel. Elektromos paramétereket és csatlakozási, biztonsági szimbólumokat mutat.

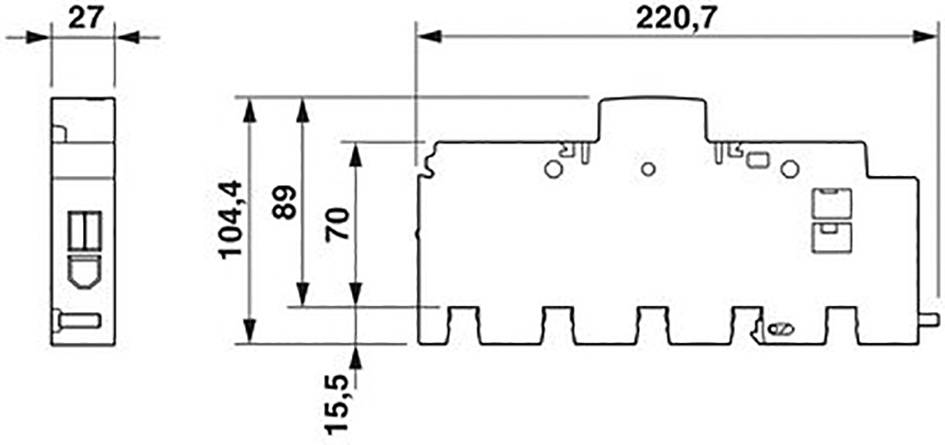

Műszaki rajz egy alkatrészről méretekkel: szélesség 220,7 mm, magasság 104,4 mm, mélység 27 mm. Részletek és távolságok feltüntetve.

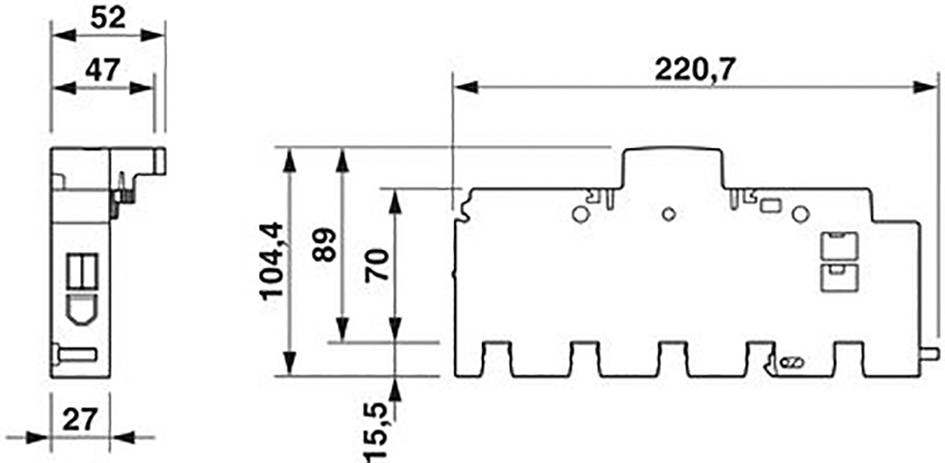

Egy mechanikai alkatrész műszaki rajza milliméteres méretegységekkel. Elölnézetet és oldalnézetet mutat pontos méretezéssel.

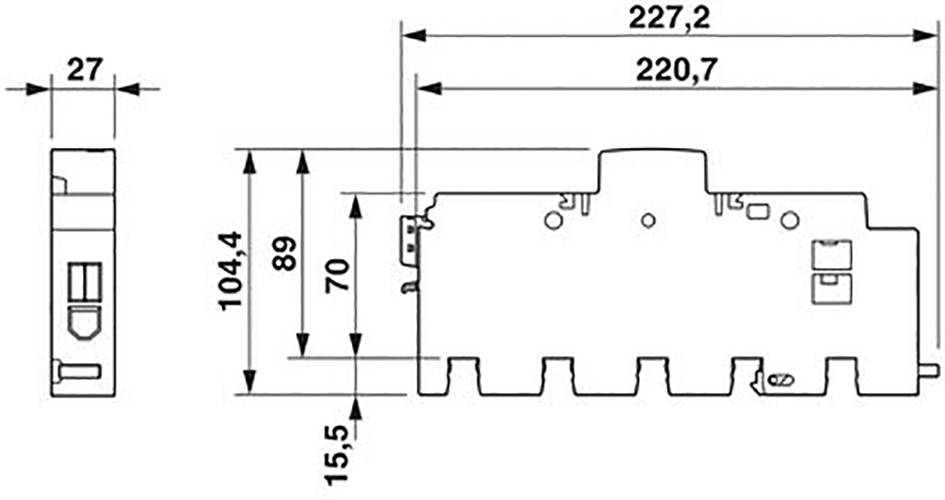

Műszaki rajz egy elektronikai alkatrészről méretekkel: szélesség 227,2 mm, magasság 104,4 mm és mélység 27 mm.

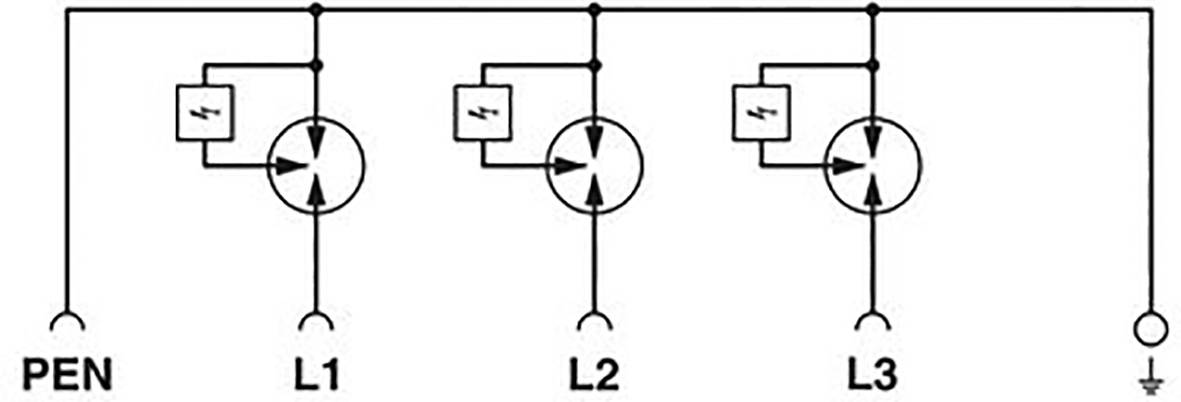

Háromfázisú mérőberendezés elvi kapcsolási rajza: L1, L2, L3 fázisok áram- és feszültségváltókkal összekötve. PEN-vezető feltüntetve.

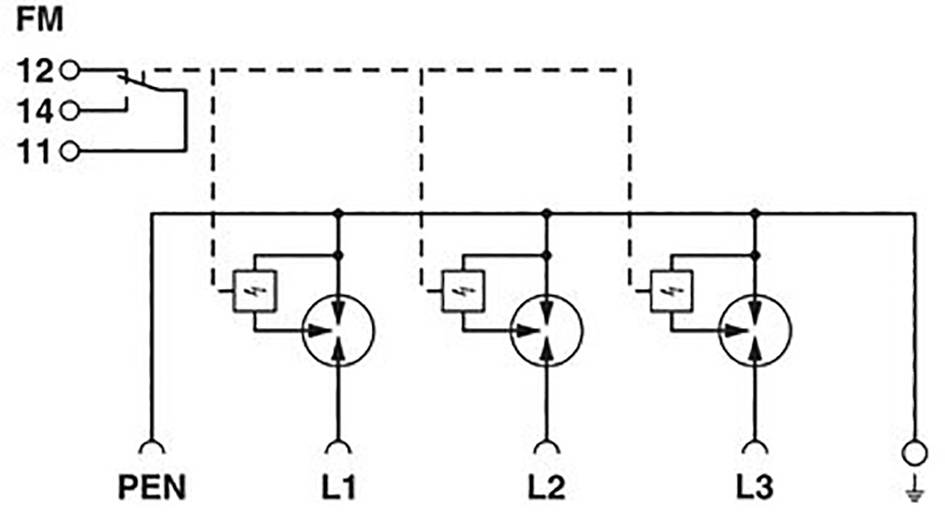

Kapcsolási rajz egy elektromos áramkörről, amelyben három sorosan kötött izzólámpa (L1, L2, L3) és egy földelési szimbólum látható.

1/6

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (68 496 Ft / Darab)

68 496 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védőutak: L-PEN
Osztályegység: 1,5 TE
Szerelési típus: gyűjtősín 40 mm
Ház anyaga: PA 6.6
Szennyeződési fok 2.
Tűzveszélyességi osztály az UL 94 szerint: V-0
Kivitel: Egyrészes gyűjtősín modul
Pólusok száma: 3
Üzenet túlfeszültség -védelem hibás: vizuális, távoli üzenet az opcionális modulon keresztül
Maximális folyamatos feszültség UC: 255 V / AC
Rövidzárlati szilárdság ISCCR: 25 kA
Maximális biztonsági biztosíték elágazó vezetékekkel: 160 A (gG)
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M6

Termék típus: Kombi levezető

Levezető áram: 20 kA

Névleges feszültség: 240 V/AC
415 V/AC

Üzemi hőmérséklet: -40 °C...+80 °C

: IP20

Gyártói szám: 1168942

Gyártói szín: Élénk szürke

Szabványok: IEC 61643-11 2011
EN 61643-11 2012 + A11: 2018

Méret: (Sz x Ma x Mé) 27 x 222.7 x 104.4 mm

Szélesség: 27 mm

Magasság: 222.7 mm

Mélység: 104.4 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2435738 Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Kombi levezető 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2435738 Phoenix Contact 1168942 FLT-SEC-ZP2-3C-255/7.5 Kombi levezető 20 kA 1 db

Leírás

Előnyei:
Univerzális felhasználás - Gyártótól függetlenül bármilyen mérőszekrénybe illeszkedik a keskeny, mindössze 27 mm széles szélességnek köszönhetően
Telepítés az előmérő területre a VDE-AR-N 4100 alkalmazási szabálynak való megfelelésnek köszönhetően-VDE jóváhagyással megerősítve
Szerszám nélküli és biztonságos szerelés az 5 mm és 10 mm sínvastagságú univerzális reteszelésnek köszönhetően
Integráció az épületirányítási rendszerbe opcionális távközlési modullal

Villámhárító, 1. típus / I. osztály szerint, 3 fázisú tápegységekhez, N és PE kombinált fektetéssel (L1, L2, L3, PEN). Alkalmas potenciálkiegyenlítéshez külső villámvédelem nélküli rendszerekben, felsővezeték előtolással és anélkül. 40 mm -es gyűjtősínre szerelhető.
