Phoenix Contact 1170953 Kalapsínes tápegység 12 V/DC 2.5 A 30 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelés vásárlása

Egy szürke STEP POWER tápegység narancssárga csipesszel felül, 12V és 2,5A csatlakozó kapcsokkal. A jelzők 'DC OK' állapotot mutatnak.

AC-DC átalakító blokkdiagramja: Baloldalt a váltóáramú bemenet szűrőkkel, jobboldalt az egyenáramú kimenet. Alatta funkciók: UVP, OVP, OTP, OCP, SCP. Felhasználói felület: 'DC rendben'.

Az ábra egy tápegység hatásfokgörbéjét mutatja különböző bemeneti és kimeneti feszültségeknél. Tengelyek: teljesítményfelvétel (X) és hatásfok százalékban (Y).

A diagram mutat két vonalat egy I_in/I_out grafikonon. Az 1. vonal meredekebb lejtésű, mint a 2. vonal. A pontok magyarázzák a 120 V és 230 V AC/DC feszültségbemeneteket.

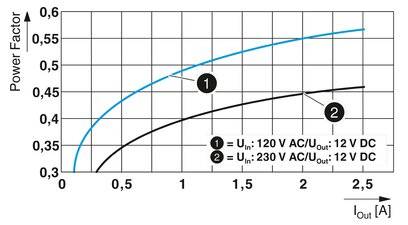

A diagram mutatja a teljesítménytényezőt a kimeneti áram (I_out) függvényében. Két görbe: (1) 120 V AC 12 V DC-re, (2) 230 V AC 12 V DC-re. Az (1) görbe magasabban helyezkedik el.

A diagram mutatja a teljesítményt ('P_out' %) a magasság ('H' m) függvényében. A teljesítmény 100%-on állandó 2000 m-ig, majd 5000 m-nél 80%-ra csökken.

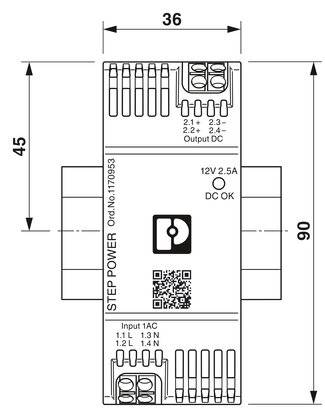

'Egy STEP POWER tápegység sematikus rajza 36x90 mm méretben, 12V 2,5A kimeneti teljesítménnyel. QR-kód és műszaki specifikációk.'

Műszaki rajz egy alkatrészről méretekkel: szélesség 61, magasság 50, alsó szélesség 44 és 55.

Egy elektromos áramkör vázlata 'Input' és 'Output' csatlakozókkal. Kapcsolat A-nyíllal ábrázolva. A felső részen 'Housing' felirat szerepel.

1/9

Adatlap (PDF)

Szállítás: 9. 23. Sze.

19 db

Szám

Összesen (16 528 Ft / Darab)

16 528 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Tápegység, STEP-PS

12 V/DC /
Bemenet 1-fázisú
Bemeneti feszültség tartomány 85 - 264 V/AC / 90 - 250 V/DC
Ideálisan alkalmas berendezések elosztóihoz és lapos kezelőpultokhoz

Műszaki adatok

Bemeneti feszültség (névleges): 115 V/AC
230 V/AC
90 - 250 V/DC

Típus: Kapcsolóüzemű

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 120 V/AC

Kimeneti feszültség: 12 V/DC

Bemeneti feszültség: 85 - 264 V/AC / 90 - 250 V/DC

Bemeneti feszültség (max.): 230 V/AC

Kimeneti áram (max.): 2.5 A

Kimenő áram (max.) kerekítve: 2.5 A

: 30 W

Kimenet típus (tápegység): Fix feszültségű

Fázisok: 1

Kimeneti feszültség (nom.): 12 V/DC

Kimenetek száma: 1 x

Csatlakozó: Push-in kapocs

Méret: (H x Sz x Ma) 61 x 36 x 90 mm

Súly: 0.150 kg

Kimeneti feszültség (max.): 12 V/DC

Kimeneti feszültség (min.): 12 V/DC

Gyártói szám: 1170953

Tartalom: 1 db

Szélesség: 36 mm

Magasság: 90 mm

Hossz: 61 mm

Gyártói szám: STEP3-PS/1AC/12DC/2.5/PT

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség (nom.)

Kimeneti feszültség

Bemeneti feszültség (névleges)

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 1170953 Kalapsínes tápegység 12 V/DC 2.5 A 30 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435751

Jelenlegi termék

30 W

Push-in kapocs

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Power supply unit STEP-PS/ 1AC/24DC/3.8/C2LPS 2868677 Phoenix Contact

Rendelési szám:123627

91.2 W

Csavaros kapocs

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 Kalapsínes tápegység 24 V/DC 0.63 A 15 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435744

15 W

Push-in kapocs

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Kalapsínes tápegység 24 V/DC 1.3 A 30 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435745

30 W

Push-in kapocs

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Kalapsínes tápegység 24 V/DC 2.5 A 60 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435746

60 W

Push-in kapocs

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 Kalapsínes tápegység 24 V/DC 4 A 96 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435747

96 W

Push-in kapocs

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 Kalapsínes tápegység 24 V/DC 5 A 120 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435748

120 W

Push-in kapocs

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 Kalapsínes tápegység 5 V/DC 3 A 15 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435749

15 W

Push-in kapocs

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Kalapsínes tápegység 12 V/DC 1.3 A 15 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2435750

15 W

Push-in kapocs

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Tápegység Quint, Mini, Step a PHOENIX CONTACT-tól Step-PS/1AC/24DC/1.75

Rendelési szám:511732

42 W

Csavaros kapocs

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2435751 Phoenix Contact 1170953 Kalapsínes tápegység 12 V/DC 2.5 A 30 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelés

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2435751 Phoenix Contact 1170953 Kalapsínes tápegység 12 V/DC 2.5 A 30 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelés

Leírás

A STEP POWER generáció formája alapján speciálisan építmények elosztóinak és lapos kezelőpultoknak kompakt áramellátására alkalmas. A bemeneten 24 V/DC és maximum 0,5 A áll rendelkezésre. A magas hatásfok és a csekély készenléti veszteség következtében nagy energia hatékonyság érhető el.

Kivitel

Világszerte használható a széles bemeneti tartománnyal és nemzetközi engedéllyel
Nagy üzemelési biztonság a magas MTBF>(500 000 óra) következtében
Párhuzamosan kapcsolható a teljesítmény növelés és redundancia érdekében
Egyszerűsített üzembe helyezés a LED-es funkció-felügyelettel
Nagy üzemelési biztonság a hosszúidejű hálózatkiesés áthidalásnak köszönhetően > 20 ms
Rápattintható hordsínre, vagy felcsavarozható egy sík felületre.
