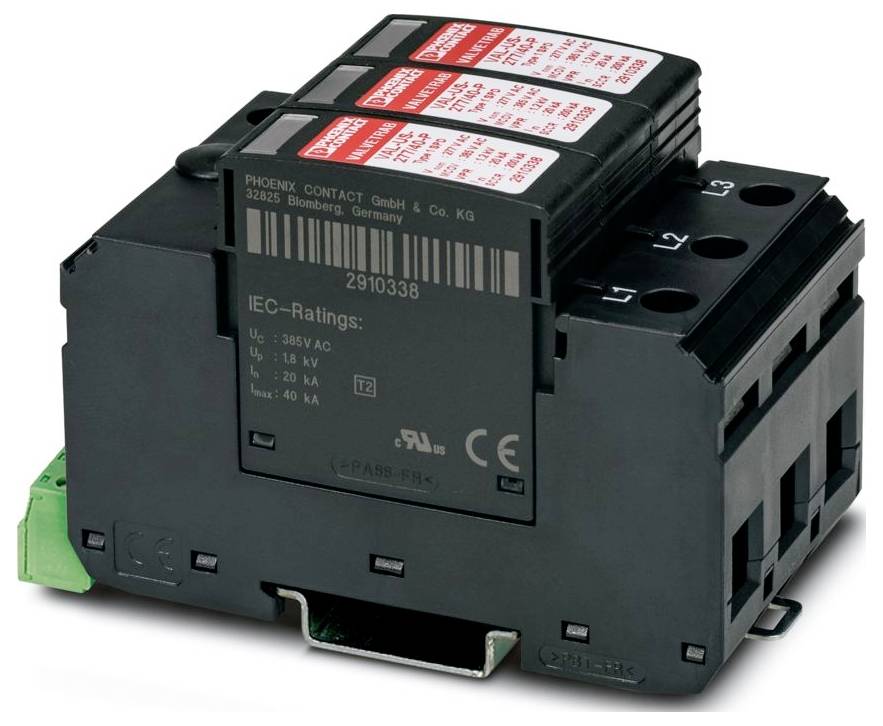

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Túlfeszültség ellen védő készülék 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (74 990 Ft / Darab)
74 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VALVETRAB US
- IEC tesztosztály: II;T2
- Kialakítás: Kétrészes dugaszolható szerelősín modul
- Pólusok száma: 3
- Túlfeszültség-védelem hibaüzenete: vizuális, távjelző érintkező
- Névleges feszültség UN: 277/480 V AC (TN-C)
- Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
- Kapcsolási funkció: Váltó
- Csatlakozás típusa: Dugós/csavaros csatlakozás COMBICON-on keresztül
- Csavarmenet: M2
- Meghúzási nyomaték: 30 lbf-in.
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 14 ... 2
- Szélesség: 53,4 mm
- Magasság: 98,7 mm
- Mélység: 65,7 mm
- Osztályegység: 3 TE
- Színe: Fekete, RAL 9005
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6; PBT
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Hatásirány: 3L-GND
- Védővezető áram IPE: ≤ 450 µA
- Névleges kisülési lökőáram In (8/20) µs: 20 kA
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP20 (csak akkor, ha minden csatlakozót használnak)
- Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m (amsl)
- Szabványok/előírások: EN 61643-11
- Megjegyzés: 2012
- Szerelési típus: Szerelősín: 35 mm
- EN típus: T2
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Névleges frekvencia fN: 50 Hz (60 Hz)
- Az anyag CTI-értéke: 600
- Szigetelőanyag: PA 6.6/PBT
- Anyagcsoport: I
- Védelmi útvonalak: LL;LG
- Maximális kisülési áram Imax (8/20) µs: 40 kA
- Védelmi szint Fel: ≤ 1,8 kV
- Maradék feszültség Ures: ≤ 1,8 kV (in in); ≤ 1,7 kV (10 kA-nál); ≤ 1,5 kV (5 kA-nál); ≤ 1,3 kV (3 kA-nál)
- TOV viselkedés UT-n: 480 V AC (5 s / ellenálló üzemmód); 530 V AC (120 perc / biztonságos meghibásodási üzemmód)
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütésállóság (működés közben): 25 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
- Rezgés (működés): 5 g (10 ... 500 Hz / 2,5 óra / X, Y, Z)
- UL specifikációk: UL specifikációk
- Energiaelosztó rendszer: Wye
- Névleges frekvencia: 50/60 Hz
- Levegőáteresztő képességű szűrő típusa: 1
- Csatlakozás megnevezése: Hiba távjelző érintkező
- Üzemi feszültség: 125 V AC
- Üzemi áram: 5 mA AC ... 750 mA AC; 1 A DC
- Csupaszolási hossz: 7 mm
- Hibás távjelző érintkező: Hibás távjelző érintkező
- Rövidzárlatállóság ISCCR: 25 kA
- Maximális biztosítékérték leágazó vezetékezéshez: 125 A (gG)
- Maximális folyamatos feszültség MCOV (LG): 385 V AC
- Névleges feszültség: 277/480 V AC (3 fázisú)
- UL kijelző / távoli értesítés: UL kijelző / távoli értesítés
- Üzemi áram (váltóáram): 1 A (váltóáram)
- UL csatlakozóadatok: UL csatlakozóadatok
- Maximális folyamatos feszültség MCOV (LL): 750 V AC
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Rövidzárlatállósági osztály (SCCR): 200 kA
- Névleges feszültségvédelem VPR (LL): 2500 V
- Névleges feszültségvédelem VPR (LG): 1500 V
- Névleges kisülési lökőáram In: 20 kA
- Maximális folyamatos feszültség UC (L-PEN): 385 V AC
- UL típus: 1. típus
- Maximális túlfeszültség-áram fázisonként: 40 kA
- Termék típus
Túlfeszültség ellen védő készülék
- Névleges feszültség
277 V/AC
480 V/AC
- Kivitel
Kétrészes dugaszolható szerelősín modul
IP20
- Gyártói szám
1199369
- Méret
(Sz x Ma x Mé) 53.4 x 98.7 x 65.7 mm
- Szélesség
53.4 mm
- Magasság
98.7 mm
- Mélység
65.7 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Túlfeszültség ellen védő készülék 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Túlfeszültség ellen védő készülék 1 db
Leírás
3 csatornás túlfeszültség-védelmi készülék távjelző érintkezővel, 277/480 V AC feszültséghez, 4 vezetékkel.
