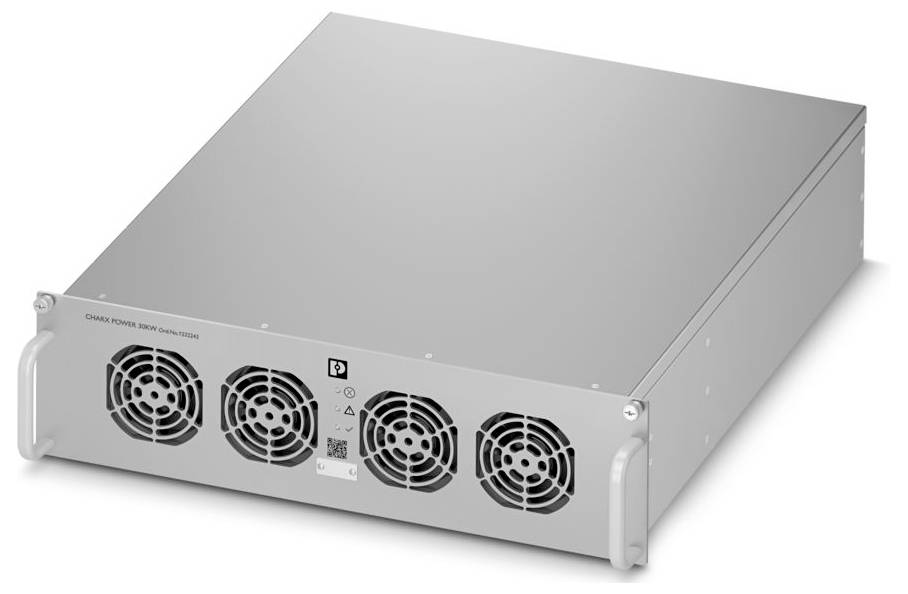

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (806 291 Ft / Darab)
806 291 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: CHARX power basic
- Csatlakozás típusa: 2x RJ45
- Szélesség: 483 mm
- Magasság: 134 mm
- Mélység: 550 mm
- Ház anyaga: Zn-Al ötvözet
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Szabványok/előírások: ANSI/UL 2202
- Szerelési típus: 19"-os rack szerelés
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): ≤ 95% (nem lecsapódó)
- Csupaszítási hossz: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Magasságegység: 3U
- Átviteli sebesség: 125 kbit/s
- Jelölés: IEC
- Érintésvédelmi osztály: I
- Névleges teljesítmény: 30 kW
- Interfészek száma: 1
- Átviteli hossz: max. 20 m
- Csatlakozástechnika: Csatlakozástechnika
- Bemeneti feszültségtartomány: 3x 400 V AC ... 480 V AC
- Bemeneti feszültségtartomány: 3x 340 V AC ... 530 V AC
- Bekapcsolási áram korlátozása:< 60 A
- Névleges teljesítményfelvétel: 31870 VA
- Hatékonyság:> 95% (POut> 50%)
- Kimeneti túlfeszültség-védelem (OVP):> 1040 V egyenáram
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 10 mm² ... 50 mm²; 25 mm² (ajánlott)
- Rugalmas: 16 mm² ... 50 mm²; 25 mm² (ajánlott)
- Kimenet: Kimenet
- Digitális: Digitális
- Fázisok száma: 3
- Szigetelési feszültség bemenet/kimenet: 2121 V DC
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 300 000 óra
- Cikk méretei: Cikk méretei
- Üzemi magasság: ≤ 4000 m (teljesítménycsökkenés)> 2000 méter: 10% / 1000 méter)
- Szabvány neve: Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonságos használatára vonatkozó szabvány
- Átmérő: 8 ... 0 (Cu); 3 (ajánlott)
- Váltóáramú működés: Váltóáramú működés
- Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
- Teljesítménytényező (cos phi): 0,99
- Teljesítménycsökkentés:> 55 °C (3,2 A/K);> 55 °C (1 kW/K)
- Szabálytól való eltérés:< 0,5% (feszültségeltérés, statikus terhelésváltozás 20% ... 100%);< 1% (árameltérülés, terhelésváltozás, statikus 20% ...) 100%); ± 0,2% (bemeneti feszültségváltozás ±20%)
- Interferencia kibocsátás: IEC 61000-6-3
- Védettség: IEC 61000-6-2
- Pólusjelölés: +, -
- CAN busz: CAN busz
- Interfész: CAN busz
- Támogatott protokollok: CAN 2.0B
- Rögzítő mechanizmus: Reteszelőhorog
- Átviteli fizika: vezetékes
- Topológia: Daisy Chain
- Lezáró ellenállás: 120 Ω (végponti résztvevő lezárása)
- Teljes torzítás (THDi):< 5% (50% ...) 100%-os kimeneti terhelés)
- Kimeneti feszültségtartomány: 30 V DC ... 1000 V DC-ig
- Kimeneti áramtartomány: 0 A ... 100 A
- Készenléti teljesítményveszteség:< 14 W
- Név: Kijárat
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Szigetelési feszültség bemenet, kimenet/ház: 2121 V DC (alapszigetelés)
- Belső ventilátorok: igen
- Légáramlás iránya: elölről hátra
- Zajszint:< 60 dB (1 méter)
- IEC 60664-1: II
- Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei: Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei
- Bemeneti áram: 3x 54 A (340 V AC); 3x 46 A (400 V AC)
- Szigetelési ellenállás: 10 MΩ
- Bekapcsolási késleltetés:< 8 másodperc
- Túllépési viselkedés: ± 3% (bekapcsolási folyamat)
- CAN busz résztvevőként használható teljesítménymodulok száma: max. 48
- Szigetelési feszültség bemenet, kimenet/jel, kommunikáció: 4242 V DC
- Jelszigetelési feszültség, kommunikáció/ház: 707 V DC
- Élettartam: 90 000 óra (40 °C, elektrolitkondenzátorok); 70 000 óra (40 °C, ventilátorok)
- Túlmelegedés elleni védelem (OTP):> 75 °C
- Elektromos járművekhez való vezetőképes töltőrendszerek - 1. rész: Általános követelmények: Elektromos járművekhez való vezetőképes töltőrendszerek - 1. rész: Általános követelmények
- Vezetőképes töltőrendszerek elektromos járművekhez – 23. rész: Egyenáramú tápegységek elektromos járművekhez: Vezetőképes töltőrendszerek elektromos járművekhez – 23. rész: Egyenáramú tápegységek elektromos járművekhez
- Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonsági szabványa: Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonsági szabványa
- Bemeneti frekvencia: 3x 50 Hz 60 Hz ±10%
- Kimeneti áram hullámzása: ≤ 1%
- Hot-plug csatlakozás: nem
- Szellőzés: nincs
- Termék típus
DC teljesítmény modul
- Védelmi osztály
I
- Mélység
550 mm
- Magasság
134 mm
- Szélesség
483 mm
IP20
- Beépítési magasság
134 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul
Leírás
CHARX power basic, gyorstöltő modul DC töltőállomások építéséhez, 19"-os rackbe szerelhető, bemenet: 3 fázisú, kimenet: 30 V DC...1000 V DC / 0 A...100 A
