Name: Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul
Brand: Phoenix Contact
SKU: 3566939
Availability: BackOrder

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul-0

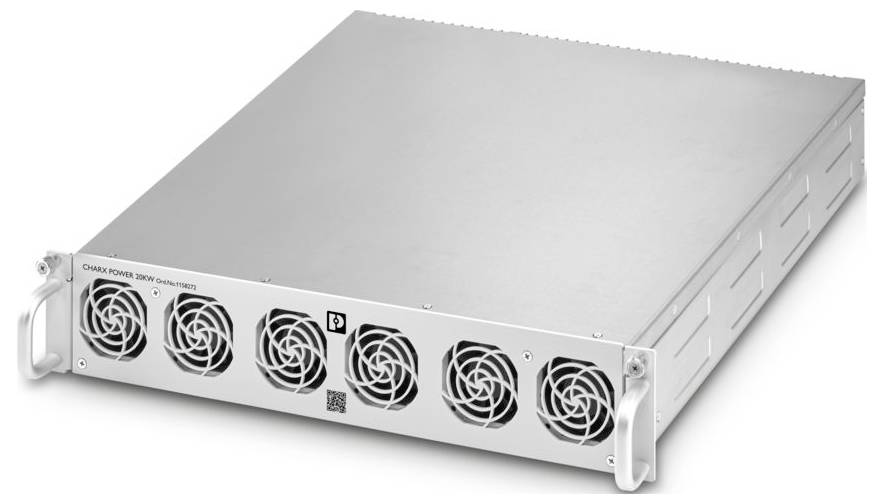

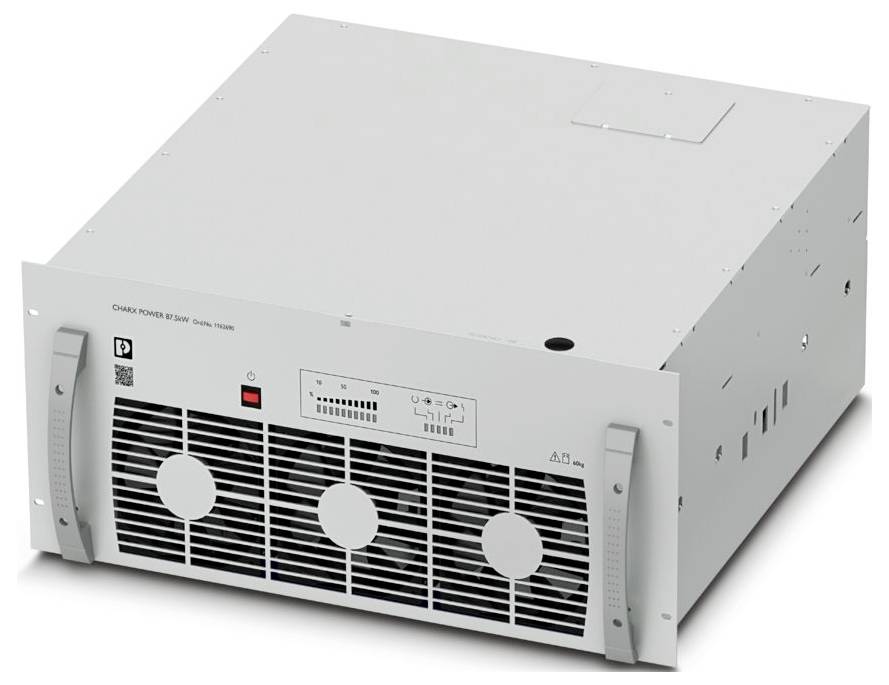

Hasonló kivitel

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (1 023 990 Ft / Darab)

1 023 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: CHARX power basic
Csatlakozás típusa: 2x RJ45
Szélesség: 483 mm
Magasság: 134 mm
Mélység: 550 mm
Ház anyaga: Zn-Al ötvözet
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
Szabványok/előírások: ANSI/UL 2202
Szerelési típus: 19"-os rack szerelés
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: Túlfeszültség kategória
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): ≤ 95% (nem lecsapódó)
Csupaszítási hossz: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
Magasságegység: 3U
Átviteli sebesség: 125 kbit/s
Jelölés: IEC
Érintésvédelmi osztály: I
Névleges teljesítmény: 30 kW
Interfészek száma: 1
Átviteli hossz: max. 20 m
Csatlakozástechnika: Csatlakozástechnika
Bemeneti feszültségtartomány: 3x 400 V AC ... 480 V AC
Bemeneti feszültségtartomány: 3x 340 V AC ... 530 V AC
Bekapcsolási áram korlátozása:< 60 A
Névleges teljesítményfelvétel: 31870 VA
Hatékonyság:> 95% (POut> 50%)
Kimeneti túlfeszültség-védelem (OVP):> 1040 V egyenáram
Vezetékcsatlakozás: Vezetékcsatlakozás
merev: 10 mm² ... 50 mm²; 25 mm² (ajánlott)
Rugalmas: 16 mm² ... 50 mm²; 25 mm² (ajánlott)
Kimenet: Kimenet
Digitális: Digitális
Fázisok száma: 3
Szigetelési feszültség bemenet/kimenet: 2121 V DC
Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 300 000 óra
Cikk méretei: Cikk méretei
Üzemi magasság: ≤ 4000 m (teljesítménycsökkenés)> 2000 méter: 10% / 1000 méter)
Szabvány neve: Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonságos használatára vonatkozó szabvány
Átmérő: 8 ... 0 (Cu); 3 (ajánlott)
Váltóáramú működés: Váltóáramú működés
Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
Teljesítménytényező (cos phi): 0,99
Teljesítménycsökkentés:> 55 °C (3,2 A/K);> 55 °C (1 kW/K)
Szabálytól való eltérés:< 0,5% (feszültségeltérés, statikus terhelésváltozás 20% ... 100%);< 1% (árameltérülés, terhelésváltozás, statikus 20% ...) 100%); ± 0,2% (bemeneti feszültségváltozás ±20%)
Interferencia kibocsátás: IEC 61000-6-3
Védettség: IEC 61000-6-2
Pólusjelölés: +, -
CAN busz: CAN busz
Interfész: CAN busz
Támogatott protokollok: CAN 2.0B
Rögzítő mechanizmus: Reteszelőhorog
Átviteli fizika: vezetékes
Topológia: Daisy Chain
Lezáró ellenállás: 120 Ω (végponti résztvevő lezárása)
Teljes torzítás (THDi):< 5% (50% ...) 100%-os kimeneti terhelés)
Kimeneti feszültségtartomány: 30 V DC ... 1000 V DC-ig
Kimeneti áramtartomány: 0 A ... 100 A
Készenléti teljesítményveszteség:< 14 W
Név: Kijárat
Galvanikus leválasztás a bemenet és a kimenet között: igen
Szigetelési feszültség bemenet, kimenet/ház: 2121 V DC (alapszigetelés)
Belső ventilátorok: igen
Légáramlás iránya: elölről hátra
Zajszint:< 60 dB (1 méter)
IEC 60664-1: II
Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei: Elektromos járművek vezetőképes töltőrendszerei - 21-2. rész: Elektromos járművek külső töltőrendszereinek EMC-követelményei
Bemeneti áram: 3x 54 A (340 V AC); 3x 46 A (400 V AC)
Szigetelési ellenállás: 10 MΩ
Bekapcsolási késleltetés:< 8 másodperc
Túllépési viselkedés: ± 3% (bekapcsolási folyamat)
CAN busz résztvevőként használható teljesítménymodulok száma: max. 48
Szigetelési feszültség bemenet, kimenet/jel, kommunikáció: 4242 V DC
Jelszigetelési feszültség, kommunikáció/ház: 707 V DC
Élettartam: 90 000 óra (40 °C, elektrolitkondenzátorok); 70 000 óra (40 °C, ventilátorok)
Túlmelegedés elleni védelem (OTP):> 75 °C
Elektromos járművekhez való vezetőképes töltőrendszerek - 1. rész: Általános követelmények: Elektromos járművekhez való vezetőképes töltőrendszerek - 1. rész: Általános követelmények
Vezetőképes töltőrendszerek elektromos járművekhez – 23. rész: Egyenáramú tápegységek elektromos járművekhez: Vezetőképes töltőrendszerek elektromos járművekhez – 23. rész: Egyenáramú tápegységek elektromos járművekhez
Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonsági szabványa: Elektromos járművek (EV) töltőrendszer-berendezéseinek biztonsági szabványa
Bemeneti frekvencia: 3x 50 Hz 60 Hz ±10%
Kimeneti áram hullámzása: ≤ 1%
Hot-plug csatlakozás: nem
Szellőzés: nincs

Termék típus: DC teljesítmény modul

Védelmi osztály: I

Mélység: 550 mm

Magasság: 134 mm

Szélesség: 483 mm

: IP20

Beépítési magasság: 134 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC teljesítmény modul

Leírás

CHARX power basic, gyorstöltő modul DC töltőállomások építéséhez, 19"-os rackbe szerelhető, bemenet: 3 fázisú, kimenet: 30 V DC...1000 V DC / 0 A...100 A
