Name: Phoenix Contact 1283937 Redundancia modul 10 A Kimenetek száma: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

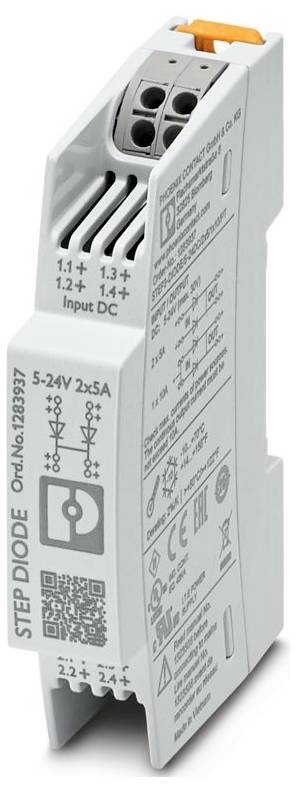

Egy kompakt szürke elektromos alkatrész, jelölt bemenet és kimenet csatlakozókkal, amely diagramokat és feszültség- és áramcsatlakozásra vonatkozó specifikációkat mutat.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (11 990 Ft / Darab)

11 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: LÉPŐDIÓDA
Csatlakozás típusa: Direkt rugós csatlakozás
Szélesség: 18 mm
Magasság: 90 mm
Mélység: 61 mm
Felosztási egység: 1 TE (DIN 43880)
Tok anyaga: PC
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -10 °C ... 70 °C (Terhelhetőség csökkenése:> 50 °C | 2%/K)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-4-5
Megjegyzés: T4 (-10 °C ... +70 °C,> 50 °C, Teljesítménycsökkenés: 2%/K)
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Szennyezettségi osztály: 2
Ütésállóság (üzemi): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 perc.
Csupaszítási hossz: 10 mm (merev/hajlékony/műanyag hüvellyel ellátott érvéghüvely); 13 mm (műanyag hüvellyel ellátott érvéghüvely)
Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
Frekvenciatartomány: 150 kHz ... 80 MHz-ig
Jelölés: UL/C-UL minősítésű ANSI/UL 121201 I. osztály, 2. kategória, A, B, C, D csoportok (veszélyes hely)
Érintésvédelmi osztály: III
Névleges bemeneti feszültségtartomány: 5 V DC ... 24 V/DC
Bemeneti feszültségtartomány: 4,5 V DC ... 30 V DC
Névleges kimeneti feszültség: UIn - 0,5 V
Névleges kimeneti áram (IN): 2x 5 A; 1x 10 A
Bemenet: 1 kV (3. teszterősségi szint - szimmetrikus); 2 kV (3. teszterősségi szint - aszimmetrikus)
Vezetékcsatlakozás: Vezetékcsatlakozás
merev: 0,2 mm² ... 2,5mm²
Rugalmas: 0,2 mm² ... 2,5mm²
Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,5 mm² ... 1,5 mm²; 1 mm² (ajánlott)
Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,2 mm² ... 1 mm²; 1 mm² (ajánlott)
Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
Szigetelési feszültség bemenet/kimenet: 550 V AC
Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 29675000 óra (25 °C);> 18693000 óra (40 °C);> 13 996 000 óra (50 °C)
Cikk méretei: Cikk méretei
Telepítési méret: Telepítési méret
Szerelési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 30 mm
Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
Ház anyaga: Fém
Üzemi magasság: ≤ 5000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
Szabványos megnevezés: Védő törpefeszültség
Védő extra alacsony feszültség: Védő extra alacsony feszültség
UL: UL
Hajóépítés: Hajóépítés
Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
Megjegyzés: A. kritérium
Gyors tranziensek (Burst): Gyors tranziensek (Burst)
Túlfeszültség: Túlfeszültség
Vezetett interferencia: Vezetett interferencia
Bemenet/Kimenet/Jel: aszimmetrikus
Feszültség: 10 V (3-as teszt súlyossági szint)
Kritériumok: Kritériumok
A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
Átmérő: 24 ... 14 (Cu)
Tápfeszültség típusa: DC
Teljesítménycsökkentés: 50 °C ... 70 °C (2% / K)
Beépítési távolság jobbra/balra: 0 mm / 0 mm
Beépítési távolság felül/alul: 30 mm / 30 mm
Zavartűrés: EN 61000-6-2:2019
Elektromos biztonság: Elektromos biztonság
Szigetelési feszültség bemenet, kimenet/ház: 550 V AC
Mélység (készülékmélység (szerelősín)): 55 mm (készülékmélység (szerelősín))
Lábpánt anyaga: Poliamid
Névleges bemeneti áram (IN): 1x 10 A; 2x 5 A
Fordított polaritás elleni védelem: igen< 60 V egyenáram
Feszültségesés bemenet/kimenet: tipikusan 0,5 V (IOUT = 5 A)
Tranziens túlfeszültség-védelem: Transzildióda
LED: igen
Száraz hő (IEC 60068-2-2): 70 °C (16 óra)
Nedves hőciklus (IEC 60068-2-30): 55 °C (95%, 2 x 23 óra)
Hideg (IEC 60068-2-1): -25 °C (16 óra)
