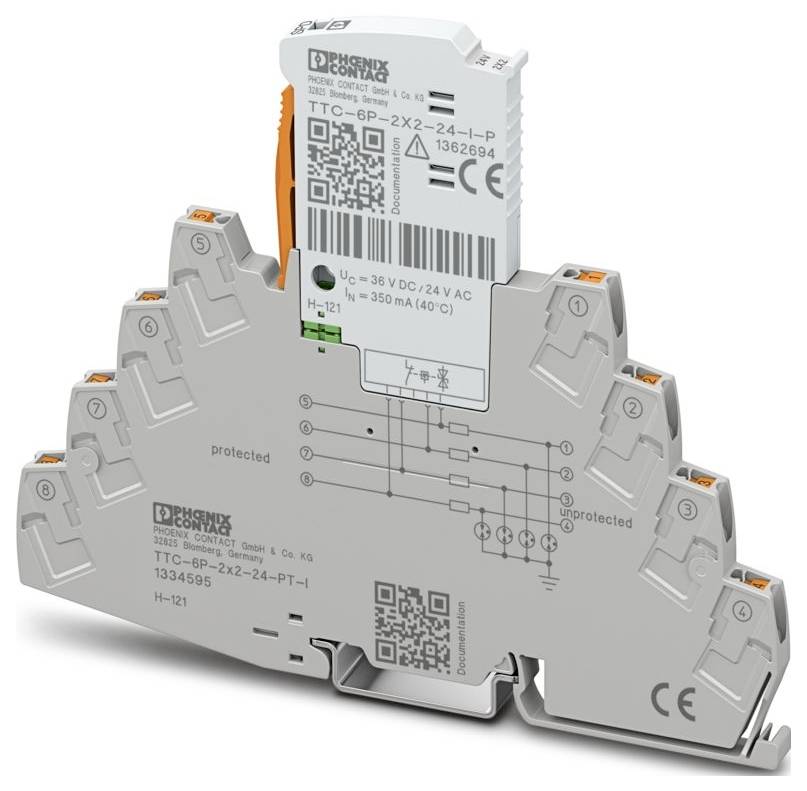

Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Túlfeszültség ellen védő készülék 1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (76 990 Ft / Darab)
76 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TERMITRAB komplett
- IEC tesztosztály: C1;C2;C3;D1
- Kialakítás: Kétrészes dugaszolható szerelősín modul
- Túlfeszültség-védelem hibaüzenete: vizuális
- Névleges feszültség UN: 24 V DC; 24 V AC
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 6,2 mm +0,1 mm
- Magasság: 125 mm
- Mélység: 100 mm (7,5 mm-es szerelősínnel együtt)
- Gyúlékonysági osztály az UL 94 szerint: V-0
- Ház anyaga: PBT
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Hatásirány: Vonal-Vonal és Vonal-Föld Föld
- Maximális folyamatos feszültség UC: 36 V DC; 26 V AC
- Névleges áram: 300 mA (40 °C)
- Üzemi áram IC UC-n: ≤ 5 µA
- Védővezető áram IPE: ≤ 5 µA
- Teljes kisülési áram IÖssz (8/20) µs: 15 kA
- Védelmi szint Fel (ér-ér): ≤ 80 V (C1 - 1 kV / 500 A); ≤ 160 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 25 A)
- Védelmi szint Fel (ér-föld): ≤ 950 V (C1 - 1 kV / 500 A); ≤ 850 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A)
- Kapacitás (vezeték-vezeték): tipikusan 2 nF
- Ellenállás útvonalanként: 3,3 Ω ±20%
- Maximális szükséges biztosíték: 315 mA (FF)
- Túlfeszültség-állóság (vezeték-föld): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 4000 m (amsl)
- Szabványok/előírások: EN 61643-21
- Megjegyzés: 2001 + A1:2009 + A2:2013
- Szerelési típus: Szerelősín: TH 35 - 7,5 mm
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Szigetelőanyag: PBT
- Megengedett páratartalom (üzemi): 5% ... 95%
- Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 8 kA
- Impulzus kisülési áram Iimp (10/350) µs (vezeték-föld): 1 kA
- Válaszidő tA (vezeték-föld): ≤ 100 ns
- További műszaki adatok: További műszaki adatok
- Szín (dugó): világosszürke (RAL 7035)
- Szín (alapelem): szürke (RAL 7042)
- Impulzus-visszaállítási idő (vezeték-föld): ≤ 25 ms
- Max. teljes kisülési áram Itotal max (8/20) µs: 20 kA
- Válaszidő tA (vezeték-vezeték): ≤ 1 ns
- Beszúrási veszteség aE, szim.: tipikusan 0,3 dB (≤ 200 kHz / 150 Ω)
- Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben:> 900 kHz
- Túlfeszültség-állóság (vezetéktől vezetékig): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Kimeneti feszültséghatár 1 kV/µs sebességnél (vezeték-vezeték): ≤ 50 V
- Termék típus
Túlfeszültség ellen védő készülék
- Kivitel
Kétrészes dugaszolható szerelősín modul
IP20
- Gyártói szám
1334595
- Méret
(Sz x Ma x Mé) 6.2 x 125 x 100 mm
- Szélesség
6.2 mm
- Magasság
125 mm
- Mélység
100 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Túlfeszültség ellen védő készülék 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Túlfeszültség ellen védő készülék 1 db
Leírás
Túlfeszültség ellen védő készülék
