Hasonló kivitel

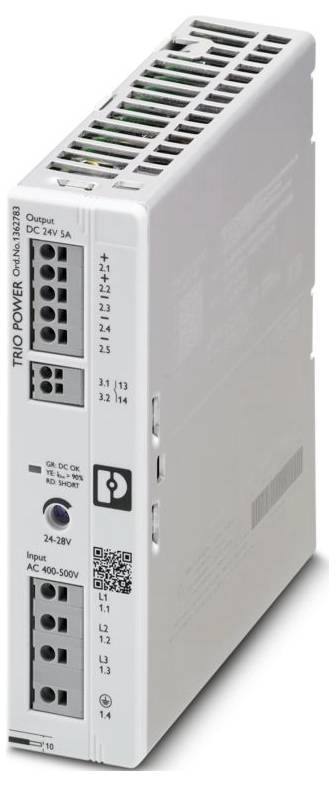

Phoenix Contact 1362783 Tápfeszültség 24 V/DC 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (49 990 Ft / Darab)
49 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TRIO POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 35 mm
- Magasság: 135 mm
- Mélység: 120 mm
- Szín: piros, sárga, zöld (többszínű LED)
- Éghetőségi osztály az UL 94 szerint: V0 (ház, csatlakozók)
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-11
- Megjegyzés: ≤ 4000 m
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Ütésállóság (működés): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
- Rezgés (működés): 10 Hz ... 50 Hz, amplitúdó ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 perc.
- Csupaszítási hossz: 10 mm (merev/hajlékony/hüvelyes)
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Címkézés: FOLYAMATSZABÁLYOZÓ BERENDEZÉSEK VESZÉLYES HELYEKRE;(EN) Ez a berendezés kizárólag I. osztály, 2. kategória, A, B, C és D csoportok, veszélyes helyszíneken vagy nem veszélyes helyszíneken való használatra alkalmas.
- (FR) Ez az eszköz kifejezetten I. osztályú, 2. kategória, A, B, C és D csoportú robbanásveszélyes légkörben vagy nem robbanásveszélyes légkörben való használatra készült.;(EN) FIGYELMEZTETÉS: Robbanásveszély - Ne csatlakoztassa vagy húzza ki a berendezést, amíg az áramellátás ki nincs kapcsolva, vagy a terület nem ismerten veszélyes.
- (FR) FIGYELMEZTETÉS: robbanásveszély – a berendezés nincs csatlakoztatva vagy leválasztva, így az élelmiszer egy kupéban vagy a zónában nem veszélyes.;(EN) Ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által biztosított védelem sérülhet.
- (FR) A berendezést a gyártó nem specifikus módon használja, a berendezés négyéves védelme ettől eltérő.; (EN) Ezt a berendezést megfelelő, szerszámokkal biztosított/kulcszárral ellátott tokozásba kell telepíteni.
- (FR) Ez a berendezés egy megfelelő dobozba, verrouillé par une clé vagy dont l'ouverture nécessite l'utilisation d'un toolba van szerelve.
- Érintésvédelmi osztály: I
- Frekvencia: 50 Hz
- Csatlakozástechnika: Csatlakozástechnika
- Bemeneti feszültségtartomány: 3x 400 V AC ... 500 V AC
- Bemeneti feszültségtartomány: 3x 400 V AC ... 500 V AC -20% ... +10%; 2x 400 V AC ... 500 V/AC (±10 %)
- Bekapcsolási áram:< 17 A (25 °C)
- Bekapcsolási áram integrálja (I2t):< 0,21 A2s
- Áramkimaradás áthidalási ideje: tipikusan 31 ms (3x 400 V AC); tipikusan 45 ms (3x 480 V AC)
- Áramfelvétel: 3x 0,36 A (3x 400 V AC); 3x 0,3 A (3x 500 V AC); 2x 0,66 A (2x 400 V AC); 2x 0,55 A (2x 500 V AC)
- Bemeneti védelemhez megfelelő biztosítékok kiválasztása: 3x 3 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 90,5% (3x 400V AC); tipikusan 90,6% (3x 480 V AC)
- Névleges kimeneti feszültség: 24 V DC
- Kimeneti feszültség beállítási tartomány (USet): 24 V DC ... 28 V egyenáram (> 24 V DC, teljesítményállandó korlátozott)
- Névleges kimeneti áram (IN): 5 A
- Dinamikus Boost (IDyn.Boost): max. 7,5 A (5 s)
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Kimeneti teljesítmény (PN): 120 W
- Kimeneti teljesítmény (PDyn.) Boost): max. 180 W (5 s)
- Visszatáplálási képesség: ≤ 35 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 35 V DC
- Hullámosság: tipikus 10 mVSS (névleges értékeken)
- Emelkedési idő: ≤ 1 s (UOut = 10 % ... 90%)
- Soros csatlakozási lehetőség: igen, feszültségnövelés esetén (vegye figyelembe a SELV-határértéket)
- Maximális teljesítményveszteség alapjáraton:< 0,85 W (3x 480 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 12,3 W (3x 480 V AC)
- Párhuzamos csatlakozási lehetőség: igen, a megnövelt teljesítmény és redundancia érdekében
- Másodlagos oldali védelem: elektronikus
- Bemenet: szimmetrikus 2 kV (4-es teszt súlyossági szint); aszimmetrikus 4 kV (4-es teszt súlyossági szint)
- Pozíció: 3.x
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 0,2 mm² ... 1,5 mm²; 0,5 mm² (ajánlott)
- Rugalmas: 0,2 mm² ... 1,5 mm²; 0,5 mm² (ajánlott)
- Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (ajánlott)
- Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 0,75 mm²; 0,5 mm² (ajánlott)
- Kimenet: szimmetrikus 1 kV (3-as teszt súlyossági szint); aszimmetrikus 2 kV (3-as teszt súlyossági szint)
- Jel: kiegyensúlyozatlan 1 kV (2. teszt súlyossági szint)
- LED jelzés: LED jelzés
- Jelzéstípusok: LED DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
- Funkció: Üzemállapot továbbítása
- Kapcsolóérintkező (potenciálmentes): OptoMOS
- Fázisok száma: 3
- Szigetelési feszültség bemenet/kimenet: 3 kV AC (típusvizsgálat); 3 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 2 240 000 óra (25 °C);> 1 340 000 óra (40 °C);> 600 000 óra (60 °C)
- Kiegészítő szöveg: 3. osztály
- Cikk méretei: Cikk méretei
- Telepítési méret: Telepítési méret
- Telepítési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 50 mm
- Kapucni anyaga: Polikarbonát
- Oldalpanel szerkezete: Alumínium
- Üzemi magasság: ≤ 5000 m
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Szabványos megnevezés: Hálózati ingadozás/alulfeszültség
- Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések: Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések
- Védő extra alacsony feszültség: Védő extra alacsony feszültség
- UL: UL
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: A. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 400 V AC
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Átmérő: 24 ... 16 (Cu); 20 (ajánlott)
- Váltóáramú működés: Váltóáramú működés
- Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
- Tipikus országos hálózati feszültség: 3x 400 V AC; 3x 480 V AC
- Tápfeszültség típusa: AC
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz
- Védő áramkör: Tranziensvédelem | Varisztor
- Teljesítménytényező (cos phi): 0,53 (3x 480 V AC)
- Szivárgási áram a PE-hez:< 3,5 mA
- Teljesítménycsökkentés: 60 °C ... 70 °C
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%);< 0,1% (bemeneti feszültségváltozás ±10%)
- Amplitúdó tényező: tip. 3 (3x 400 V AC); tip. 3.1 (3x 480 V AC)
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Beépítési távolság jobbra/balra: 0 mm / 0 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 1 periódus
- Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
- Zavartűrés: Zavartűrés az EN 61000-6-1 (lakóépületek), EN 61000-6-2 (ipari) szabvány szerint
- Készülék bemeneti biztosítéka: 3,15 A belső (készülékvédelem)
- Minimális teljesítményveszteség alapjáraton:< 0,84 W (3x 400 V AC)
- Minimális teljesítményveszteség névleges terhelésnél:< 12,6 W (3x 400 V AC)
- Integrált védelem: nem
- Pólusazonosítás: 3.1 (13), 3.2 (14)
- LED nem világít: Nincs AC bemeneti tápfeszültség (kikapcsolva)
- LED világít (zöld), DC OK: UOut> 21 V DC és IOut< 0,9 x BEMENET (egy (zöld), DC OK)
- DC jelkimenet OK: DC jelkimenet OK
- Jelzés típusa: Kapcsolóérintkező DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
- Kapcsolási feszültség: max. 30 V DC (SELV)
- Áramterhelhetőség: max. 100 mA
- Állapot (zárt érintkező): UOut> 21 V DC és IOut< 0,9 x IN (zárt érintkező)
- Állapot (kontaktus nyitva): UOut< 21 V DC vagy IOut> 0,9 x IN (átlag 60 s alatt) (érintkező nyitott)
- Működési szint (kimeneti teljesítmény csökkentése):> 2000 m (Terhelhetőségi csökkenés: 10%/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Tápegységek biztonsága 1100 V-ig (szigetelési távolságok): Tápegységek biztonsága 1100 V-ig (szigetelési távolságok)
- Elektromos biztonság: Elektromos biztonság
- Biztonságos elválasztás: Biztonságos elválasztás
- Hálózati harmonikus áramok korlátozása: Hálózati harmonikus áramok korlátozása
- Hálózati ingadozás/alulfeszültség: Hálózati ingadozás/alulfeszültség
- LED világít (sárga), IOut> 90%: Kimenet> 21 V DC és IOut> 0,9 x IN (egy (sárga), IOut> 90%)
- LED világít (piros), ISHORT: UOut< 21 V DC és IOut> 0,9 x IN (egy (piros), RÖVID)
- LED világít (pirosan villog) OVP: UOUT> OVP (Túlfeszültségvédelem) (bekapcsolva (piros villogás))
- Mélység (készülékmélység (szerelősín)): 115 mm (készülékmélység (szerelősín))
- Biztonsági extra feszültség: Biztonsági extra feszültség
- ANSI/UL 121201: ANSI/UL 121201
- Bemeneti feszültség (névleges)
3 x 400 - 500 V/AC
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
400 V/AC
- Bemeneti feszültség (max.)
500 V/AC
- Kimeneti áram (max.)
5 A
- Kimenő áram (max.) kerekítve
5 A
120 W
- Kimenet típus (tápegység)
Beállítható
- Fázisok
3
- Kimeneti feszültség (nom.)
24 V/DC
- Csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 120 x 35 x 135 mm
- Kimeneti feszültség (max.)
28 V/DC
- Kimeneti feszültség (min.)
24 V/DC
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
1362783
- Tartalom
1 db
- Tápegység jellemzők
Szabályozható kimeneti feszültség
- Szélesség
35 mm
- Magasság
135 mm
- Hossz
120 mm
IP20
- Hőmérséklet (max.)
70 °C
- Hőmérséklet (min.)
-25 °C
- Gyártói szám
TRIO3-PS/3AC/24DC/5
- Hatékonysági fok
90.5 %
- Mélység
120 mm
- Beépítési magasság
135 mm
35 mm
135 mm
120 mm
135 mm
FALSE
TRUE
AC
120 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-28 V
TRUE
320-550 V
320-550 V
TRUE
None
7.5 A
24 V
5 A
None
Other
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3588061 Phoenix Contact 1362783 Tápfeszültség 24 V/DC 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3588061 Phoenix Contact 1362783 Tápfeszültség 24 V/DC 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
Primer kapcsolóüzemű tápegység, TRIO POWER, direkt rugós csatlakozás, kalapsínre szerelhető, bemenet: 3 fázisú, kimenet: 24 V DC / 5 A, 24 V DC-től állítható ... 28 V / DC
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
