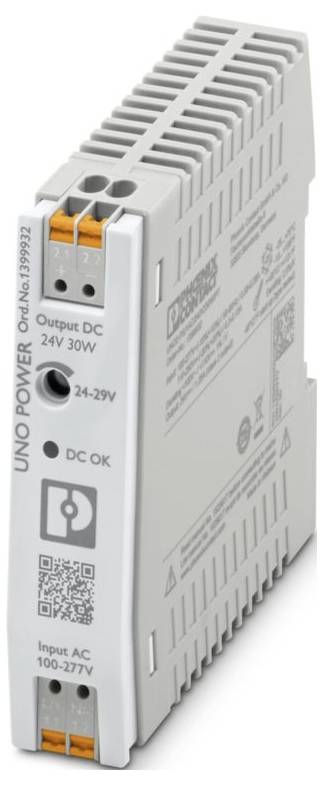

Name: Phoenix Contact 1399932 Tápfeszültség 24 V/DC 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Phoenix Contact
SKU: 3588098
Availability: SoldOut

Zöld hálózati kábel ferde csatlakozókkal mindkét végén, valószínűleg szűk helyekre tervezve adatközpontokban vagy irodai beállításokban.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (17 990 Ft / Darab)

17 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: UNO POWER
Csatlakozás típusa: Direkt rugós csatlakozás
Szélesség: 21 mm
Magasság: 90 mm
Mélység: 90 mm
Szín: zöld
Éghetőségi osztály az UL 94 szerint: V0 (ház, csatlakozók)
Tok anyaga: PC
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 55 °C-os teljesítménycsökkenés (POUT: 2,5%/K)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-4-11
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: Túlfeszültség kategória
Szennyezettségi osztály: 2
Ütésállóság (üzemi): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
Rezgés (működés): 10 Hz ... 56,9 Hz, amplitúdó ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciklus
Csupaszolási hossz: 10 mm
Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
Jelölés: CB séma (IEC 61010-1, IEC 61010-2-201)
Érintésvédelmi osztály II
Frekvencia: 50 Hz
Bemeneti feszültségtartomány: 100 V AC ... 277 V AC
Bemeneti feszültségtartomány: 110 V DC ... 250 V DC ±20%; 125 V DC ... 250 V DC ±10% (UL)
Bekapcsolási áram: tipikusan 35 A (25 °C-on)
Bekapcsolási áram integrálja (I2t):< 0,3 A2s
Áramkimaradás áthidalási ideje: tipikusan 18 ms (120 V AC); tipikusan 90 ms (230 V AC)
Áramfelvétel: 0,3 A (110 V DC); 0,13 A (250 V DC)
Bekapcsolási idő: jellemzően 1 s
Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
Hatékonyság: tipikusan 90,5% (120 V AC); tipikusan 91,9% (230 V AC)
Névleges kimeneti feszültség: 24 V DC
Kimeneti feszültség beállítási tartomány (USet): 24 V DC ... 29 V egyenáram (> 24 V DC, teljesítményállandó korlátozott)
Névleges kimeneti áram (IN): 1,3 A
Rövidzárlatbiztos: igen
Kimeneti teljesítmény (PN): 30 W
Visszatáplálási képesség: ≤ 35 V DC
Kimeneti túlfeszültség-védelem (OVP): ≤ 35 V DC
Hullámosság: tipikus 60 mVSS (névleges értékeken)
Emelkedési idő:< 1 s (UOut = 10 % ... 90%)
Soros csatlakozási lehetőség: igen, feszültségnöveléshez
Maximális teljesítményveszteség alapjáraton:< 0,26 W (230 V AC)
Maximális teljesítményveszteség névleges terhelésnél:< 2,7 W (230 V AC)
Párhuzamos csatlakozás: igen, a megnövelt teljesítmény és a redundancia érdekében diódával
Másodlagos oldali védelem: elektronikus
Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
Pozíció: 2.x
Vezetékcsatlakozás: Vezetékcsatlakozás
merev: 0,2 mm² ... 4 mm²
Rugalmas: 0,2 mm² ... 4 mm²
Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 2,5mm²
Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 2,5mm²
merev (AWG): 24 ... 12;17
Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
LED jelzés: LED jelzés
Jelzéstípusok: LED DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
Funkció: a működési állapot vizuális kijelzése
Fázisok száma: 1
Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 3,75 kV AC (egységvizsgálat)
Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 2872000 óra (25 °C);> 1743000 óra (40 °C);> 980 000 óra (55 °C)
Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
Áram: 0,938 A
hőmérséklet 25 °C
Idő: 378000 óra
Kiegészítő szöveg: 3. osztály
Cikk méretei: Cikk méretei
Telepítési méret: Telepítési méret
Összeszerelési útmutató: egymásra rakható: vízszintesen: 0 mm, függőlegesen: 30 mm
Védőbevonat: nem
Ház anyaga: műanyag
Üzemi magasság: ≤ 5000 m
Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
Ideiglenes kód: T4 (-25 ... +70 °C |> 55 °C, teljesítménycsökkenés (POUT: 2,5%/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Szabványos megnevezés: Hálózati ingadozás/alulfeszültség
Védő extra alacsony feszültség: Védő extra alacsony feszültség
UL: UL
SIQ: SIQ
Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
EMC követelmények Zavartűrés: EN 61000-6-2
Vezetett kibocsátások: Vezetett kibocsátások
Interferencia sugárzás: Interferencia sugárzás
Statikus kisülés: Statikus kisülés
Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
Légkisülés: 8 kV (3. teszt súlyossági szint)
Megjegyzés: A. kritérium
Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
Gyors tranziensek (Burst): Gyors tranziensek (Burst)
Túlfeszültség: Túlfeszültség
Vezetett interferencia: Vezetett interferencia
Feszültség: 230 V AC
Feszültségesések: Feszültségesések
Feszültségesés: 0%
Kritériumok: Kritériumok
A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
Átmérő: 24 ... 14 (Cu)
Váltóáramú működés: Váltóáramú működés
Hálózati típus: TN, TT, IT (PE)
Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
Tápfeszültség típusa: DC
Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
Szivárgási áram a PE-hez:< 0,25 mA
DC működés: DC működés
Teljesítménycsökkentés:< 110 V egyenáram (1%/V)
Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%);< 0,1% (bemeneti feszültségváltozás ±10%)
Amplitúdó tényező: tipikusan 3,21 (120 V AC); tipikusan 4,23 (230 V AC)
Beépítési távolság jobbra/balra: 0 mm / 0 mm
Beépítési távolság felül/alul: 30 mm / 30 mm
EN 61558-2-16: III ( 2000 m, UIN: 100 V AC ... 250 V AC, 110 V DC ... 250 V DC);II (≤ 2000 m)
Harmonikus áramok: Harmonikus áramok
Villogás: Villogás
Periódusok száma: 1 periódus
Ház anyaga: Polikarbonát
Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
Bemenet/Kimenet: aszimmetrikus
Készülékbemeneti biztosíték: 4 A belső (készülékvédelem), lomha kioldású
Minimális teljesítményveszteség alapjáraton:< 0,16 W (120 V AC)
Minimális teljesítményveszteség névleges terhelésnél:< 3,2 W (120 V AC)
Integrált védelem: nem
LED nem világít: Nincs AC bemeneti tápfeszültség (kikapcsolva)
LED világít (zöld), DC OK: UOKI> 0,9 x UN (egy (zöld), DC OK)
Működési szint (kimeneti teljesítmény csökkentése):> 2000 m (POUT csökkenés: 10%/1000 m)
Tápegységek biztonsága 1100 V-ig (szigetelési távolságok): Tápegységek biztonsága 1100 V-ig (szigetelési távolságok)
Elektromos biztonság: Elektromos biztonság
Biztonságos elválasztás: Biztonságos elválasztás
Hálózati harmonikus áramok korlátozása: Hálózati harmonikus áramok korlátozása
Hálózati ingadozás/alulfeszültség: Hálózati ingadozás/alulfeszültség
Kimeneti áramtartomány: 1 A ... 1,25 A
Mélység (készülékmélység (szerelősín)): 84 mm (készülékmélység (szerelősín))
ANSI/UL 121201: ANSI/UL 121201
Rövidzárlati áram: 2 A
Lábtartó anyaga: PBT (polibutilén-tereftalát)

Termék típus: Tápfeszültség

Bemeneti feszültség (min.): 100 V/AC
110 V/DC

Bemeneti feszültség (max.): 277 V/AC
250 V/DC

Kimeneti áram (max.): 1.3 A

Kimenő áram (max.) kerekítve: 1.3 A

: 30 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 24 V/DC

Csatlakozó: Push-In rugóerős csatlakozás

Méret: (H x Sz x Ma) 90 x 21 x 90 mm

Kimeneti feszültség (max.): 29 V/DC

Kimeneti feszültség (min.): 24 V/DC

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (min.): 55 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 1399932

Tartalom: 1 db

MTBF: 2872000 óra

Tápegység jellemzők: Szabályozható kimeneti feszültség

Szélesség: 21 mm

Magasság: 90 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): 70 °C

Hőmérséklet (min.): -25 °C

Gyártói szám: UNO2-PS/1AC/24DC/30W/PT

Hatékonysági fok: 91.9 %

Mélység: 90 mm

Beépítési magasság: 90 mm

: 21 mm

: 90 mm

: 90 mm

: 90 mm

: FALSE

: TRUE

: AC

: 30 W

: TRUE

: Other

: TRUE

: FALSE

: TRUE

: IP20

: FALSE

: 24-29 V

: TRUE

: 85-305 V

: 85-305 V

: TRUE

: None

: 1.3 A

: 24 V

: 1.3 A

: None

: Other

UKCA: Igen
