Name: Phoenix Contact 1399940 Tápfeszültség 12 V/DC 10 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Phoenix Contact
SKU: 3588096
Availability: SoldOut

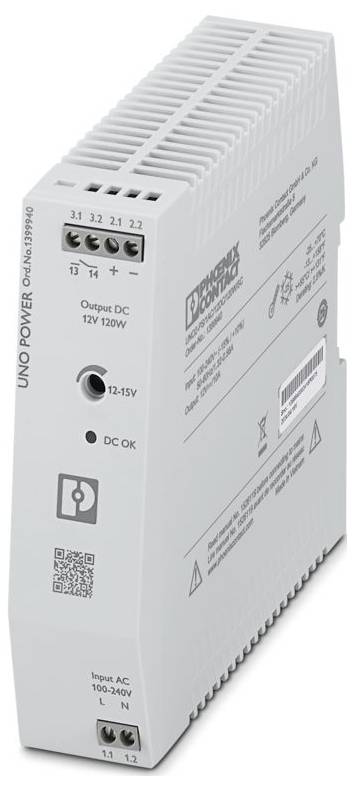

Szürke tápegység Phoenix Contact márkázással, UNO POWER modell. Jellemzői: AC 100-240 V bemeneti feszültség és DC 12 V, 120 W kimeneti teljesítmény.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (29 990 Ft / Darab)

29 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: UNO POWER
Csatlakozás: csavaros csatlakozóval
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm; 4 lbf-in. ... 5 font/hüvelyk
Szélesség: 35 mm
Magasság: 130 mm
Mélység: 129 mm
Szín: zöld
Éghetőségi osztály az UL 94 szerint: V0 (ház, csatlakozók)
Tok anyaga: PC
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 55 °C-on (teljesítménycsökkenés: 2,5%/K)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-4-11
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: Túlfeszültség kategória
Szennyezettségi osztály: 2
Ütésállóság (üzemi): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
Rezgés (működés): 10 Hz ... 50 Hz, amplitúdó ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciklus
Csupaszolási hossz: 8 mm
Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
Jelölés: CB séma (IEC 61010-1, IEC 61010-2-201)
Érintésvédelmi osztály II
Frekvencia: 50 Hz
Bemeneti feszültségtartomány: 100 V AC ... 240 V AC
Bemeneti feszültségtartomány: 100 V AC ... 240 V AC -15% ... +10 %
Bekapcsolási áram: tipikusan 35 A (25 °C-on)
Bekapcsolási áram integrálja (I2t):< 0,3 A2s
Áramkimaradás áthidalási ideje: tipikusan 25 ms (120 V AC); tipikusan 27 ms (230 V AC)
Áramfelvétel: 1,32 A (100 V AC); 1,1 A (120 V AC); 0,58 A (230 V AC); 0,56 A (240 V AC)
Bekapcsolási idő: jellemzően 1 s
Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
Hatékonyság: tipikusan 93,1% (120 V AC); tipikusan 94,4% (230 V AC)
Névleges kimeneti feszültség: 12 V DC
Kimeneti feszültség beállítási tartomány (USet): 12 V DC ... 15 V egyenáram (> 12 V DC, teljesítményállandó korlátozott)
Névleges kimeneti áram (IN): 10 A
Rövidzárlatbiztos: igen
Kimeneti teljesítmény (PN): 120 W
Visszatáplálási képesség: ≤ 25 V DC
Kimeneti túlfeszültség-védelem (OVP): ≤ 25 V DC
Hullámosság: tipikus 25 mVSS (névleges értékeken)
Emelkedési idő:< 1 s (UOut = 10 % ... 90%)
Soros csatlakozási lehetőség: igen, feszültségnöveléshez
Maximális teljesítményveszteség alapjáraton:< 0,4 W (230 V AC)
Maximális teljesítményveszteség névleges terhelésnél:< 7 W (230 V AC)
Párhuzamos csatlakozás: igen, a megnövelt teljesítmény és a redundancia érdekében diódával
Másodlagos oldali védelem: elektronikus
Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
Pozíció: 3.x
Vezetékcsatlakozás: Vezetékcsatlakozás
merev: 0,2 mm² ... 2,5mm²
Rugalmas: 0,2 mm² ... 2,5mm²
Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 2,5mm²
Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 2,5mm²
merev (AWG): 24 ... 14 (Cu)
Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
Jelzés: Jelzés
LED jelzés: LED jelzés
Jelzéstípusok: LED DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
Funkció: Üzemállapot továbbítása
Kapcsolóérintkező (potenciálmentes): OptoMOS
Fázisok száma: 1
Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 3,75 kV AC (egységvizsgálat)
Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 150–1000 óra (25 °C);> 913000 óra (40 °C);> 515000 óra (55 °C)
Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
Áram: 10 A
hőmérséklet 25 °C
Idő: 312000 óra
Kiegészítő szöveg: 3. osztály
Cikk méretei: Cikk méretei
Telepítési méret: Telepítési méret
Szerelési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 30 mm
Ház anyaga: műanyag
Üzemi magasság: ≤ 5000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
Ideiglenes kód: T4 (-25 ... +70 °C |> 55 °C, Teljesítménycsökkenés: 2,5%/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Szabványos megnevezés: Hálózati harmonikus áramok korlátozása
Védő extra alacsony feszültség: Védő extra alacsony feszültség
UL: UL
SIQ: SIQ
Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
EMC követelmények Zavartűrés: EN 61000-6-2
Vezetett kibocsátások: Vezetett kibocsátások
Interferencia sugárzás: Interferencia sugárzás
Statikus kisülés: Statikus kisülés
Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
Légkisülés: 8 kV (3. teszt súlyossági szint)
Megjegyzés: A. kritérium
Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
Gyors tranziensek (Burst): Gyors tranziensek (Burst)
Túlfeszültség: Túlfeszültség
Vezetett interferencia: Vezetett interferencia
Feszültség: 230 V AC
Feszültségesések: Feszültségesések
Feszültségesés: 0%
Kritériumok: Kritériumok
A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
Átmérő: 24 ... 14 (Cu)
Váltóáramú működés: Váltóáramú működés
Hálózati típus: TN, TT, IT (PE)
Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
Tápfeszültség típusa: DC
Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
Szivárgási áram a PE-hez:< 0,25 mA
Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%);< 0,1% (bemeneti feszültségváltozás ±10%)
Amplitúdótényező: tipikusan 1,68 (120 V AC); tipikusan 1,83 (230 V AC)
Beépítési távolság jobbra/balra: 0 mm / 0 mm
Beépítési távolság felül/alul: 30 mm / 30 mm
Harmonikus áramok: Harmonikus áramok
Villogás: Villogás
Periódusok száma: 1 periódus
Ház anyaga: Polikarbonát
Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
Bemenet/Kimenet: aszimmetrikus
Készülékbemeneti biztosíték: 3,15 A belső (készülékvédelem), lomha kioldású
Minimális teljesítményveszteség alapjáraton:< 0,55 W (120 V AC)
Minimális teljesítményveszteség névleges terhelésnél:< 9 W (120 V AC)
Integrált védelem: nem
Pólusazonosítás: 3.1 (13), 3.2 (14)
Jelzés típusa: Kapcsolóérintkező DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
Kapcsolási feszültség: max. 30 V AC/DC; max. 60 V egyenáram
Áramterhelhetőség: max. 50 mA
Állapot (zárt érintkező): UOUT> 0,9 x UN (zárt érintkező)
Állapot (érintkező nyitva): UOUT< 0,9 x UN (érintkező nyitott)
Tápegységek biztonsága 1100 V-ig (szigetelési távolságok): Tápegységek biztonsága 1100 V-ig (szigetelési távolságok)
Elektromos biztonság: Elektromos biztonság
Biztonságos elválasztás: Biztonságos elválasztás
Hálózati harmonikus áramok korlátozása: Hálózati harmonikus áramok korlátozása
Mélység (készülékmélység (szerelősín)): 125 mm (készülékmélység (szerelősín))
Lábtartó anyaga: PBT (polibutilén-tereftalát)
Behajtófej típusa: L-es hornyú
13/14-es jelkimeneti relé: 13/14-es jelkimeneti relé

Termék típus: Tápfeszültség

Bemeneti feszültség (min.): 100 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 10 A

Kimenő áram (max.) kerekítve: 10 A

: 120 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 12 V/DC

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 129 x 35 x 130 mm

Kimeneti feszültség (max.): 15 V/DC

Kimeneti feszültség (min.): 12 V/DC

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (min.): 55 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 1399940

Tartalom: 1 db

MTBF: 1501000 óra

Tápegység jellemzők: Szabályozható kimeneti feszültség

Szélesség: 35 mm

Magasság: 130 mm

Hossz: 129 mm

: IP20

Hőmérséklet (max.): 70 °C

Hőmérséklet (min.): -25 °C

Gyártói szám: UNO2-PS/1AC/12DC/120W/SC

Hatékonysági fok: 94.4 %

Mélység: 129 mm

Beépítési magasság: 130 mm

: 35 mm

: 130 mm

: 129 mm

: 130 mm

: FALSE

: TRUE

: AC

: 120 W

: TRUE

: Screw connection

: TRUE

: FALSE

: TRUE

: IP20

: FALSE

: 12-15 V

: TRUE

: 85-264 V

: 85-264 V

: TRUE

: None

: 10 A

: 12 V

: 10 A

: None

: Other

UKCA: Igen
