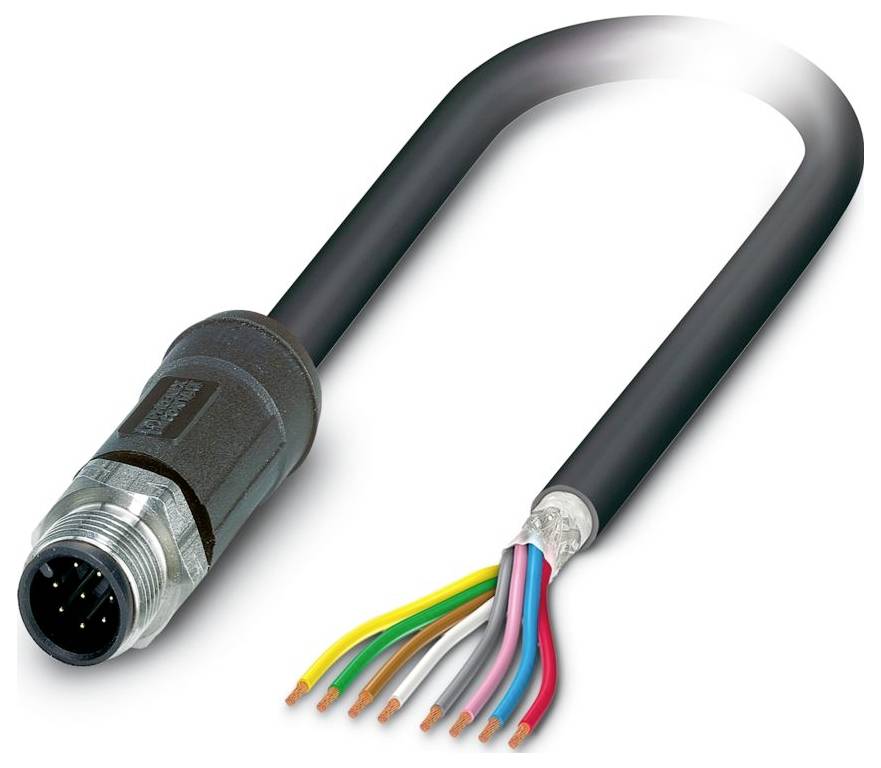

Phoenix Contact 1407280 Érzékelő/működtető kábel M12 5 m Pólusszám: 8 1 db
Termék típus
Érzékelő/működtető kábel
Csatlakozó oldal, A
M12 dugó, egyenes
Csatlakozó oldal, B
Kábel, nyílt véggel
Pólusszám
8
Kábelhossz
5 m
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (23 990 Ft / Darab)
23 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Kialakítás: szabad kábelvég
- Pólusok száma: 8
- Névleges feszültség UN: 30 V AC; 30 V DC
- Meghúzási nyomaték: 0,4 Nm (M12 csatlakozó)
- Gyúlékonysági osztály az UL 94 szerint: V0
- Mechanikai adatok: Mechanikai adatok
- Környezeti feltételek: Környezeti feltételek
- Védettségi osztály: IP65; IP67; IP68; IP69K
- Környezeti hőmérséklet (üzemi): -40 °C ... 105 °C (kábeles, fix telepítés); -15 °C ... 105 °C (kábel, flexibilis telepítés); 20 °C ±5 °C (kábel, vonóláncos alkalmazás)
- Szabványok/előírások: IEC 61076-2-101
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezési fok: 3
- Érintkezőfelület anyaga: Ni/Au
- Névleges áram IN: 2 A
- Kábel külső átmérője: 7,25 mm ±0,3 mm
- Külső héj, anyag: PE-X
- Vezető anyaga: csupasz rézszálak
- A vezeték hossza: 5 m
- Vezeték keresztmetszete: 8x 0,25 mm²
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Szabványos megnevezés: M12-es csatlakozó
- Állapotjelző: nem
- Külső burkolat, szín: fekete-szürke RAL 7021
- Alkalmazás: Kültéri területek
- Egyéb ellenálló tulajdonságok: üzemanyagálló (IEC 60811 szabvány szerint, 168 óra 70 °C-on); UV-álló (DIN VDE 0276-605 szabvány szerint)
- Kódolás: A
- Szigetelési ellenállás: ≥ 100 MΩ*km (20 °C-on)
- Anyaggal érintkező: CuSn
- Tesztfeszültség: ≥ 3000 V AC (szikra teszt)
- Állapotjelző elérhető: nem
- Érintkezőtartó anyaga: PP
- Kötélsúly: 81 kg/km
- Árnyékolt: igen
- Kábeltípus: PE-X fekete [28X]
- Jelkábel vezetőszerkezete: 32 x 0,10 mm
- AWG jelvezeték: 24
- Vezetékátmérő szigeteléssel együtt: 1,17 mm ±0,02 mm
- Vezetékszigetelő anyag: PE-X
- Egyvezetékes, szín: fehér, barna, zöld, sárga, szürke, rózsaszín, kék, piros
- Belső falvastagság: kb. 0,50 mm
- Külső héj falvastagsága: kb. 0,70 mm
- Teljes sodrás: 8 szál a töltőanyagtól a magig
- Névleges kábelfeszültség: ≤ 300 V AC
- Minimális hajlítási sugár, fixen beszerelve: 5 x D
- Minimális hajlítási sugár, rugalmasan fektetve: 10 x D
- Legkisebb hajlítási sugár, fixen beszerelve: 37 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 73 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 1 000 000, hajlítási sugár: 10 x D, mozgási távolság: 10 m, haladási sebesség: 3 m/s, gyorsulás: 10 m/s²
- Lángállóság: DIN EN 60332-1-2; DIN EN 50266-2-5 szabvány szerint
- Olajállóság: DIN EN 60811-2-1 szabvány szerint, 168 óra 100 °C-on; DIN EN 50306 szabvány szerint
- Különleges tulajdonságok: Induktivitás kb. 0,48 mH/km; sugárzással térhálósított
- Kábelkimenetek száma: 1
- Párzási ciklusok: ≥ 100
- 1. csatlakozás: 1. csatlakozás
- Kódolási típus: A
- 2. port: 2. port
- Szigetelés falvastagsága: kb. 0,25 mm (vezetékszigetelés)
- Maximális vezetőellenállás: ≤ 78 Ω/km (20 °C-on)
- Halogénmentes: a DIN VDE 0472 815. rész szerint; a DIN EN 50267-2-1 szabvány szerint
- M12: M12
- Optikai képernyőlefedettség: 85%
- Vizsgálófeszültség vezető/árnyékolás: ≥ 1000,00 V AC (10 másodpercig)
- Markolat anyaga: PP
- Csavar anyaga: Rozsdamentes acél
- Környezeti hőmérséklet (üzemi) (dugó/aljzat): -40 °C ... 105 °C (dugó/aljzat)
- Üzemi kapacitás: kb. 80 pF (vezeték-vezeték); kb. 125 pF (vezeték-árnyékolás)
- Töltőanyag: PP fonal
- Teljes sodráshossz: 67 mm
- PE-X fekete [28X]: PE-X fekete [28X]
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C (gyors hőmérsékletváltozások esetén (az IEC 60512-11-4 szabvány szerint))
- Gyártói szám
SAC-8P-M12MS/ 5,0-28X SH OD
- Termék típus
Érzékelő/működtető kábel
- Csatlakozó oldal, A
M12 dugó, egyenes
- Csatlakozó oldal, B
Kábel, nyílt véggel
- Pólusszám
8
- Kábelhossz
5 m
- Kabát anyag
PE-X
- Névleges feszültség
30 V/AC
30 V/DC
- Külső Ø
7.25 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.25 mm²
- Csatlakozó
Szabad vezeték ér
- Csatlakozó oldali menet típus
M12
- Kábelszín
Feketésszürke (RAL 7021)
- Kódolás
A
- Érintkezőanyag
CuSn
- Érintkező felület
Ni/Au
IP65
IP67
IP68
IP69K
- Jellemzők
Halogénmentes
Árnyékolt
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
105 °C
- Gyártói szám
1407280
- Tartalom
1 db
- Ø (kábel tartóval)
7.25 mm
- Kábel Ø (max.)
7.25 mm
- Kábel átmérő tartomány
7.25 mm (max)
- Mérési feszültség
30 V
- Árnyékolt
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3586371 Phoenix Contact 1407280 Érzékelő/működtető kábel M12 5 m Pólusszám: 8 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3586371 Phoenix Contact 1407280 Érzékelő/működtető kábel M12 5 m Pólusszám: 8 1 db
Leírás
Szenzor/aktor kábel, 8 pólusú, PE-X/PE-X halogénmentes, feketésszürke RAL 7021, árnyékolt, egyenes M12-es csatlakozó, kódolás: A, szabad vezetékvégig, kábelhossz: 5 m, kültéri alkalmazásokhoz, rozsdamentes acél recézéssel
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
