Phoenix Contact 1408854 Érzékelő-/működtető csatlakozóvezeték M12 Alj, hajlított 10.00 m Pólusszám: 4 1 db darab

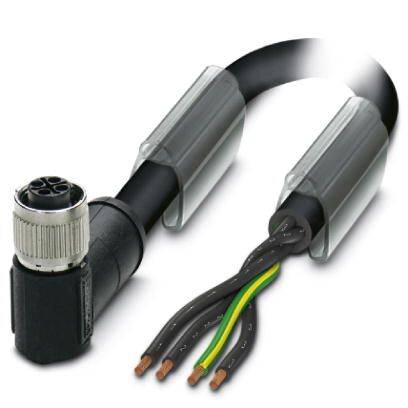

Egy fekete ipari csatlakozókábel négy meztelenített vezetékkel, amelyek színei fekete, barna, kék és zöld-sárga.

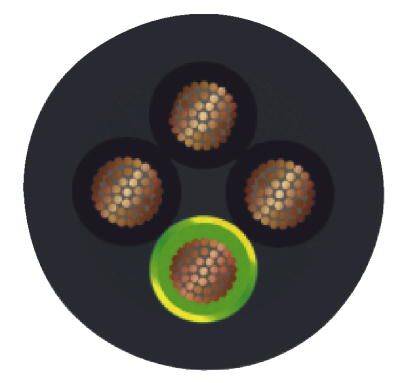

Egy fekete kábelmetszeti kép mutat három réz színű vezetéket felül és egyet alul, amelyet sárga és zöld szigetelés vesz körül.

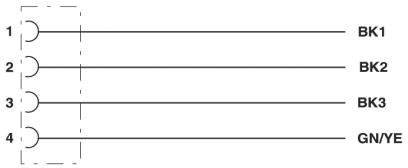

Négy párhuzamos kábel ábrázolása, 1-től 4-ig számozva, BK1, BK2, BK3, GN/YE jelölésekkel mellettük.

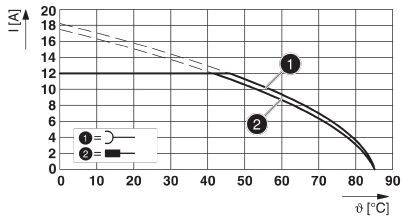

A diagram két áramgörbét (1) és (2) mutat a hőmérséklet függvényében (X-tengely: 0-90 °C, Y-tengely: 0-20 A), csökkenő tendenciával.

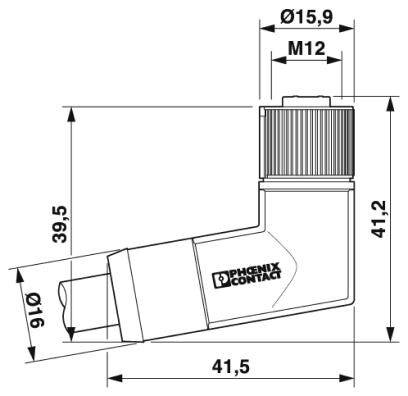

A "Phoenix Contact" típusú csatlakozó műszaki rajza, a következő méretekkel: Ø15,9, M12, 39,5, 41,5, Ø6 és 41,2 milliméter.

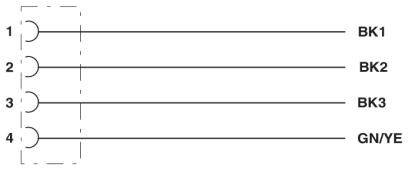

Négy vízszintes vonal, 1-től 4-ig számozva, a 'BK1', 'BK2', 'BK3' és 'GN/YE' jelöléseket viseli.
Négyérintkezős elektromos csatlakozó kapcsolási szimbóluma, 1-től 3-ig számozott csatlakozási pontokkal, balra fent az Earth/föld szimbólummal.
1/7
Hasonló kivitel
Termék típus
Érzékelő-/működtető csatlakozóvezeték
Kivitel
Alj, hajlított
Csatlakozó oldal, A
Kábel, nyílt véggel
Csatlakozó oldal, B
M12 alj, hajlított
Pólusszám
4
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 26. [Cs.]
Szám
Összesen (41 990 Ft / Darab)
41 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Szabványok / előírások: M12 csatlakozó, IEC 61076-2-111
  • Szigetelés ellenállás: 100 MΩ
  • Párzás ciklus:
  • Meghúzási nyomaték: 0,4 Nm (M12 csatlakozó)
  • Kábel típusa: PUR halogénmentes fekete
  • Kábel típusa (rövidítése): PUR
  • AWG tápegység: 16
  • Külső kabát, szín: fekete-szürke RAL 7021
  • Hajlítási ciklusok száma: 2 000 000
  • Távolság: 10 m
  • Menetsebesség: 3 m / s
  • Gyorsulás 10 m/s²
  • Anyagvezető: csupasz rézszálak
  • Szennyezési fok: 3
  • Tűzveszélyességi osztály az UL 94: V0 szerint
  • Túlfeszültség kategória: III
  • Kezelje a test anyagát: PP
  • Knurling anyag: öntött cink, nikkelezett
  • Vezeték ellenállása: ≤ 13 Ω / km (20 ° C-on)
Csomagolás

darab

Gyártói szám

SAC-4P-10,0-PUR/M12FRS PE

Termék típus

Érzékelő-/működtető csatlakozóvezeték

Kivitel

Alj, hajlított

Csatlakozó oldal, A

Kábel, nyílt véggel

Csatlakozó oldal, B

M12 alj, hajlított

Pólusszám

4

Kábelhossz

10.00 m

Kabát anyag

PUR

Névleges feszültség

690 V/AC

Névleges áram

12 A

Névleges áramerősség, kerekítve

12 A

Csatlakozó keresztmetszet (max.)

1.5 mm²

Külső Ø

8.8 mm

Csatlakozó

Alj

Csatlakozó oldali menet típus

M12

Kábelcsatlakozó és szerelési menet típus

M12

Kódolás

S

Érintkezőanyag

CuZn

Érintkező felület

Ni/Au

IP65

Jellemzők

Halogénmentes

Hőmérséklet (min.)

-25 °C

Hőmérséklet (max.)

+85 °C

Rögzítés

Csavaros zár

Gyártói szám

1408854

Tartalom

1 db

Kábel Ø

8.8 mm

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209161 Phoenix Contact 1408854 Érzékelő-/működtető csatlakozóvezeték M12 Alj, hajlított 10.00 m Pólusszám: 4 1 db darab

Adatlap 2209161 Phoenix Contact 1408854 Érzékelő-/működtető csatlakozóvezeték M12 Alj, hajlított 10.00 m Pólusszám: 4 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209161 Phoenix Contact 1408854 Érzékelő-/működtető csatlakozóvezeték M12 Alj, hajlított 10.00 m Pólusszám: 4 1 db darab

Leírás

Egyszerű és biztonságos: 100% -ban elektromosan tesztelt plug-in alkatrészek. Nagyteljesítményű: AC csatlakozók 12 A és 630 V váltakozó áramig. Speciális S-kódolás védi a helytelen csatlakoztatást. Szabványunk: a robosztus halogénmentes PUR-kábel.

Ez a szöveg gépi fordítással készült.
