Phoenix Contact 1408956 Összekötő vezeték 2 m Pólusszám: 8 1 db

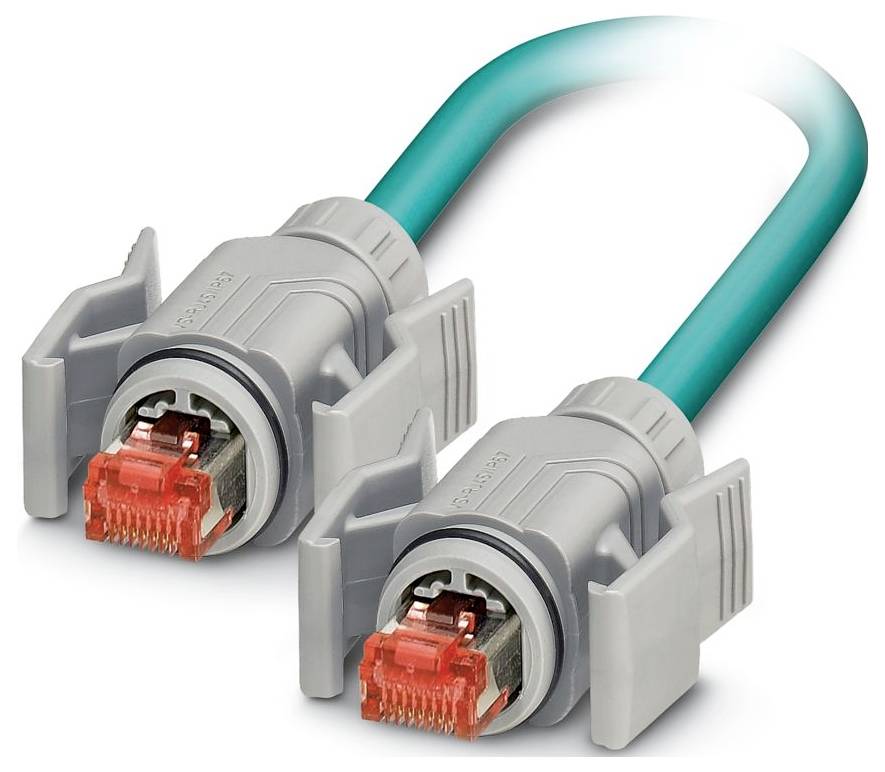

Egy tealszínű hálózati kábel szürke csatlakozókkal és piros fülekkel mindkét végén, amely tipikusan nagy sebességű adatátvitelhez használatos.
Hasonló kivitel
Termék típus
Összekötő vezeték
Dugó szabvány
Ethernet
Csatlakozó oldal, A
RJ45 dugó
Csatlakozó oldal, B
RJ45 dugó
Pólusszám
8
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Nem elérhető
Összesen (20 990 Ft / Darab)
20 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Termékcsalád: RJ45 BASIC IE8 CAT5
  • Pólusok száma: 8
  • Névleges feszültség UN: 48 V
  • Éghetőségi osztály az UL 94 szerint: V2
  • Védettségi besorolás: IP67; IP65
  • Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C (kábeles, fix telepítés); -20 °C ... 80 °C (kábel, rugalmas telepítés)
  • Szennyezettségi osztály: 2
  • Érintkezőfelület anyaga: Ni/Au
  • Átviteli sebesség: 1 Gbit/s
  • Névleges áram IN: 1 A
  • Kábel külső átmérője: 6,40 mm ±0,2 mm
  • Külső burkolat anyaga: PUR
  • Vezető anyaga: csupasz rézszálak
  • A vezeték hossza: 2,00 m
  • Vezeték keresztmetszete: 4x 2x 0,14 mm²
  • Névleges feszültség (III/3): 72 V (egyenáram)
  • Külső burkolat, szín: vízkék RAL 5021
  • Szín (ház): szürke
  • Szigetelési ellenállás: ≥ 5 GΩ*km
  • Anyaggal érintkező: CuSn
  • Érintkezőtartó anyaga: PC
  • Kötélsúly: 47 kg/km
  • UL AWM stílus: 20963 (80°C / 30V)
  • Árnyékolt: igen
  • Kábeltípus: Rugalmas Ethernet CAT5, 4 páros [94B]
  • Jelvezeték vezetőszerkezete: 7x 0,16 mm
  • AWG jelvezeték: 26
  • Vezeték átmérője szigeteléssel együtt: 0,96 mm
  • Vezetőszigetelés anyaga: habosított PE
  • Egyeres vezeték, szín: fehér/kék-kék, fehér/narancs-narancs, fehér/zöld-zöld, fehér/barna-barna
  • Külső falvastagság: 1,05 mm
  • Teljes kábelezés: 4 pár a lélekhez
  • Névleges kábelfeszültség: ≤ 100 V
  • Minimális hajlítási sugár, fixen beszerelve: 4 x D
  • Minimális hajlítási sugár, rugalmasan fektetve: 8 x D
  • Legkisebb hajlítási sugár, fixen beszerelve: 26 mm
  • Legkisebb hajlítási sugár, rugalmasan beépíthető: 52 mm
  • Lángállóság: az IEC 60332-1-2 szabvány szerint
  • Olajállóság: az EN 60811-2-1 szabvány szerint
  • Párzási ciklusok: ≥ 750
  • 1. csatlakozás: 1. csatlakozás
  • 2. port: 2. port
  • Halogénmentes: az IEC 60754-1 szabvány szerint
  • Vezető konstrukció: 4x2xAWG26/7, SF/UTP
  • Optikai képernyőlefedettség: 70%
  • Hurokellenállás: ≤ 290,00 Ω/km
  • Jellemző impedancia: 100 Ω ±5 Ω (100 MHz-en)
  • Vizsgálófeszültség vezeték/vezeték: 700 V (50 Hz, 1 perc)
  • Vizsgálófeszültség vezető/árnyékolás: 700,00 V (50 Hz, 1 perc)
  • Párhuzamos sodrás: 2 vezeték páronként
  • Érzékelő típusa: Ethernet
  • Jeltípus/kategória: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
  • Átviteli jellemzők (kategória): CAT5 (IEC 11801:2002)
  • Jel terjedési ideje: 5,3 ns/m
  • Csatlakozási ellenállás: ≤ 100,00 mΩ/m (10 MHz-en)
  • Vonalkapacitás: 48 nF/km (1 kHz-en)
  • Szakítószilárdság: ≤ 100 N
  • Áthallás közeli végen (NEXT): 71,3 dB (1 MHz-en); 62,3 dB (4 MHz-en); 56,3 dB (10 MHz-en); 53,2 dB (16 MHz-en); 51,8 dB (20 MHz-en); 48,9 dB (31,25 MHz-en); 44,4 dB (62,5 MHz-en); 41,3 dB (100 MHz-en)
  • Teljesítményösszegű közelvégi áthallás (PSNEXT): 62,3 dB (1 MHz-en); 53,3 dB (4 MHz-en); 47,3 dB (10 MHz-en); 44,2 dB (16 MHz-en); 42,8 dB (20 MHz-en); 39,9 dB (31,25 MHz-en); 35,4 dB (62,5 MHz-en); 32,3 dB (100 MHz-en)
  • Reflexiós veszteség (RL): 23 dB (4 MHz-en); 24,1 dB (8 MHz-en); 25 dB (10 MHz-en); 25 dB (16 MHz-en); 25 dB (20 MHz-en); 23,6 dB (31,25 MHz-en); 21,5 dB (62,5 MHz-en); 20,1 dB (100 MHz-en)
  • Árnyékolási csillapítás: 3,2 dB (1 MHz-en); 6 dB (4 MHz-en); 9,5 dB (10 MHz-en); 12,1 dB (16 MHz-en); 13,6 dB (20 MHz-en); 17,1 dB (31,25 MHz-en); 24,8 dB (62,5 MHz-en); 32 dB (100 MHz-en)
  • Környezeti hőmérséklet (telepítéskor): -20 °C ... 80 °C
  • Átviteli sebesség: 1 Gbit/s
  • Méretrajz: RJ45 csatlakozó csatlakozódiagramja
  • Kialakítás: RJ45 dugó, egyenes, 8 tűs, reteszelő mechanizmussal
  • Beillesztési erő: 30 N (jelérintkezőnként)
  • Húzóerő: 50 N (jelérintkezőnként)
  • Ethernet flexibilis CAT5, 4 páros [94B]: Ethernet flexibilis CAT5, 4 páros [94B]
Gyártói szám

NBC-R4MC/2,0-94B/R4MC

Termék típus

Összekötő vezeték

Dugó szabvány

Ethernet

Csatlakozó oldal, A

RJ45 dugó

Csatlakozó oldal, B

RJ45 dugó

Pólusszám

8

Kábelhossz

2 m

Kabát anyag

PUR

Névleges feszültség

48 V

Külső Ø

6.40 mm

Vezeték keresztmetszet (érzékelő-/működtető bekötés)

0.14 mm²

Csatlakozó

RJ45

Kábelszín

Vízkék

Érintkezőanyag

CuSn

Érintkező felület

Ni/Au

IP67

IP65

Jellemzők

Halogénmentes

Árnyékolt

Hőmérséklet (min.)

-40 °C

Hőmérséklet (max.)

80 °C

Gyártói szám

1408956

Tartalom

1 db

Ø (kábel tartóval)

6.40 mm

Kábel Ø (max.)

6.40 mm

Kábel átmérő tartomány

6.40 mm (max)

Mérési feszültség

48 V

Árnyékolt

Igen

UKCA

nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3586459 Phoenix Contact 1408956 Összekötő vezeték 2 m Pólusszám: 8 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3586459 Phoenix Contact 1408956 Összekötő vezeték 2 m Pólusszám: 8 1 db

Leírás

Hálózati kábel, védettség: IP67, kábelhossz: 2 m, pólusszám: 8, 1 Gbit/s, CAT5, kábelkimenet: egyenes, Ethernet

Ez a szöveg gépi fordítással készült.
