Name: Phoenix Contact 1424045 T elosztó Csavaros reteszelés, T elosztó Össz pólusszám: 4 1 db
Brand: Phoenix Contact
SKU: 2137297
Availability: BackOrder

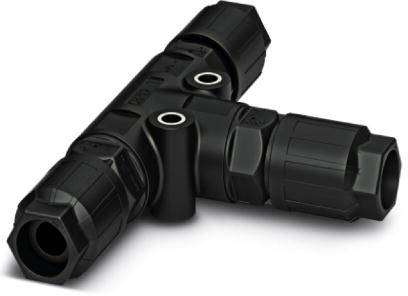

Fekete, háromágú műanyag csőcsatlakozó elem, amelyet gyakran öntözőrendszerekben vagy csőhálózatokban alkalmaznak.

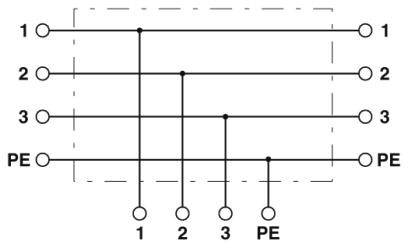

Egy 3 fázisú váltóáramú rendszer kapcsolási rajza PE-vezetékkel. Az 1., 2., 3. és PE bemeneti és kimeneti csatlakozók közötti kapcsolatok láthatóak.

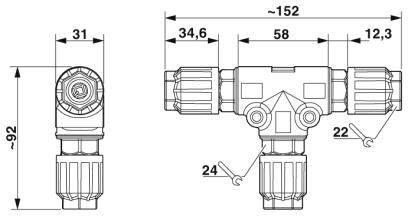

Műszaki rajz egy T-idomról méretekkel. Bal oldalon oldalnézet, jobb oldalon elölnézet. Méretek milliméterben megadva.

1/3

Hasonló kivitel

Termék típus

T elosztó

Kivitel

Csavaros reteszelés

T elosztó

Össz pólusszám

Csatlakozó

IDC

Tartalom

1 db

Adatlap (PDF)

Szállítás: 11. 4. [Sze.]

Szám

Összesen (30 990 Ft / Darab)

30 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kivitel: T elosztó
Csatlakozási technológia: QUICKON csatlakozás
Csavarkulcs méretű csavarkulcs: 22 mm
Meghúzási nyomaték összehúzó anyája: 7 Nm
Csatlakozók száma: 3
Magszigetelő anyag: PVC / PE / TPE / gumi
Szigetelés: 2 mm ... 3,6 mm
Külső kábel átmérő: 6 mm ... 10 mm
Környezeti hőmérséklet (tárolás / szállítás): -40 ° C ... 100°C
Névleges impulzus feszültség (III / 3): 6 kV
Párosodási ciklusok: 10 (QUICKON csatlakozások max. 10)
Érintkező hordozó anyaga: PA
Tűzveszélyességi osztály az UL 94: V0 szerint
Túlfeszültség kategória: III
Szennyezési fok: 3
Halogénmentes: igen

Gyártói szám: QPD T3PE2,5 3X6-10 BK

Termék típus: T elosztó

Kivitel: Csavaros reteszelés
T elosztó

Össz pólusszám: 4

Csatlakozó: IDC

Gyártói szín: Fekete

Tartalom: 1 db

Hőmérséklet (max.): +100 °C

Névleges áram: 20 A

Hőmérséklet (min.): -40 °C

Névleges áramerősség, kerekítve: 20 A

Névleges feszültség: 690 V

Érintkezőanyag: Vörösréz, ezüstözött

: 16 bis 14

Gyártói szám: 1424045

Szigetelőanyag: PA

Pólusszám: 4

Keresztmetszet (max.): 2.5 mm²

Q (min.): 1 mm²

Keresztmetszet tartomány: 1 - 2.5 mm²

RoHS konform: Igen

: IP66
IP68
IP69K

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2137297 Phoenix Contact 1424045 T elosztó Csavaros reteszelés, T elosztó Össz pólusszám: 4 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2137297 Phoenix Contact 1424045 T elosztó Csavaros reteszelés, T elosztó Össz pólusszám: 4 1 db

Leírás

Innovatív és időtakarékos - a QUICKON gyors csatlakoztatása akár 80% -os időmegtakarítást eredményezhet a helyszíni csatlakozáskor. Kényelmes: egyszerű és gyors összeszerelés speciális szerszámok nélkül. Rendkívül robusztus: IP68 / IP69K és IK07 védettségű házak széles skálájához. Biztonságos csatlakozás a DIN EN 0105 szerinti helytelen behelyezés elleni polarizáció és ujjérintkezővédelem révén. Rugalmas és kompakt - a csatlakozások belső csatlakozásának köszönhetően a H és T elosztók felhasználhatók a fővezetékek elágazására vagy csillag elosztókként.

Ez a szöveg gépi fordítással készült.
