Hasonló kivitel

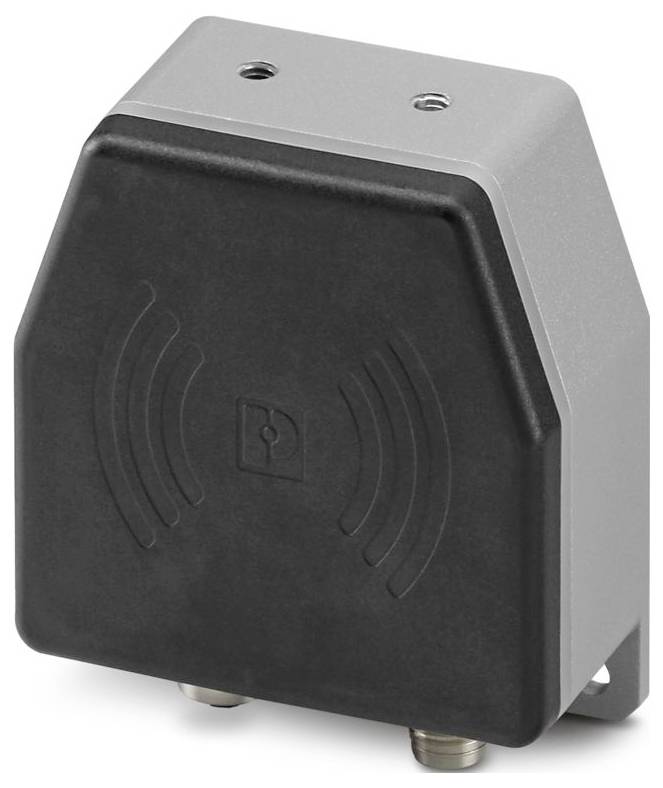

Phoenix Contact 1464614 NEARFI 300 B Induktív csatoló
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (335 990 Ft / Darab)
335 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: NearFi
- Csatlakozás típusa: M12-es csatlakozó, L kódolású; M12-es csatlakozó, L kódolású
- Szélesség: 80 mm
- Magasság: 86 mm
- Mélység: 39 mm
- Gyúlékonysági osztály az UL 94 szerint: V0
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: 2000 méter
- Szabványok/előírások: EN 55016-2-3
- Megjegyzés: RED 2014/53/EU irányelv
- Szerelésmód: falra szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 10% ... 95%
- Tetszés szerinti beépítési pozíció
- Frekvenciatartomány: 0,15 MHz ... 80 MHz (3-as tesztérzékenységi szint - aszimmetrikus)
- Maximális teljesítményveszteség névleges körülmények között: 3 W
- Légnyomás (üzemi): 80 kPa ... 108 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19 V DC ... 30 V DC
- CE: CE
- Megengedett páratartalom (tárolás/szállítás): 10% ... 95%
- Bemenet: ± 0,5 kV (1. teszt súlyossági szint - szimmetrikus); ± 1 kV (2. teszt súlyossági szint - aszimmetrikus)
- Kimenet: ± 1 kV (2. teszterősségi szint - kiegyensúlyozatlan)
- Jel: ± 1 kV (2. teszterősségi szint - kiegyensúlyozatlan)
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: ± 4 kV (2. teszt súlyossági szint)
- Légkisülés: ± 8 kV (3. teszt súlyossági szint)
- Megjegyzés: A osztály, alkalmazási terület: ipari
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: ~ 1,95 µA/m (10 m távolságban)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 10 V (80%-os amplitúdómoduláció 1 kHz-en)
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- Védő áramkör: Tranziens védelem, fordított polaritás elleni védelem
- Interferencia kibocsátás: Interferencia kibocsátás
- Alkalmazás: Teljesítmény
- MTTF: 221 év (SN 29500 Standard, 25 °C hőmérséklet, 21%-os munkaciklus); 112 év (SN 29500 Standard, 40 °C hőmérséklet, 34,25%-os munkaciklus); 51 év (SN 29500 Standard, 40 °C hőmérséklet, 100%-os munkaciklus)
- Ellátás: Ellátás
- Induktív: Energiaátadás: Induktív: Energiaátadás
- Tartomány: min. 0 mm; ≤ 10 mm
- Középponti eltolás: ± 10 mm
- Szögeltolás:< 15°
- Csatlakoztatható rádiómodulok: 1 (távoli csatoló)
- Szín (ház): fekete (RAL 9005)
- Anyag (burkolat): PBT; cinköntvény
- Egyéb ellenálló tulajdonságok: hegesztési fröccsenésálló; sópermet-álló az IEC 60068-2-11 szabvány szerint (96 óra 5%-os sópermetben)
- Rezgésállóság az EN 60068-2-6/IEC 60068-2-6 szabvány szerint: Rezgés (üzemi): 5 g térbeli irányonként, 10 Hz ... 150 Hz, amplitúdó ±0,34 mm
- Ütésállóság az EN 60068-2-27/IEC 60068-2-27 szabvány szerint: Ütésállóság (üzemi): 30 g, 11 ms időtartam, fél szinuszos ütésálló impulzus, három ütés, térbeli irányonként
- Folyamatos lökés az EN 60068-2-27/IEC 60068-2-27 szabvány szerint: Folyamatos lökés (üzemi): 10 g, 16 ms időtartam, fél szinuszos lökéshullám, 1000 lökés térbeli irányonként
- Védettségi besorolás (IP): IP65/IP66 (gyártói nyilatkozat)
- Védelmi osztály (IK): IK06 (ütésállósági besorolás)
- Légnyomás (tárolás/szállítás): 66 kPa ... 108 kPa (legfeljebb 3500 m tengerszint feletti magasságig)
- Európai rádióengedély: Európai rádióengedély
- Térerősség: 10 V/m
- Túlfeszültség-áram terhelés: Túlfeszültség-áram terhelés
- Mentes a festék nedvesedést gátló anyagoktól: VDMA 24364:2018-05
- Tipikus áramfelvétel: 40 mA (távoli csatoló nélkül, 24 V DC feszültségnél, 25 °C-on); 125 mA (távoli csatolóval, terhelés nélkül, 24 V DC feszültségnél, 25 °C-on)
- Maximális energiafogyasztás:< 3,2 A (távoli csatolóval, 2 A terhelés, bemeneti feszültség 19 V DC)
- Bekapcsolási áram: 2,3 A (kb. 1 ms-ig, 24 V DC feszültségnél, távcsatlakozó nélkül); 4,5 A (kb. 4,5 ms-ig, 24 V DC feszültségnél, távcsatlakozóval, terhelés nélkül)
- Gyártói szám
NEARFI 300 B
- Termék típus
Induktív csatoló
- Gyártói szám
1464614
- Méret
(H x Sz x Ma) 39 x 80 x 86 mm
- Üzemi hőmérséklet
-20 °C (min)
- Üzemi hőmérséklet (min.)
-20 °C
- Szélesség
80 mm
- Magasság
86 mm
- Hossz
39 mm
- Max. környezeti hőmérséklet
85 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Mélység
39 mm
IP65
- Beépítési magasság
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
TRUE
IP65
FALSE
19-30 V
Other
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3568535 Phoenix Contact 1464614 NEARFI 300 B Induktív csatoló
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3568535 Phoenix Contact 1464614 NEARFI 300 B Induktív csatoló
Leírás
NearFi Base, érintésmentes tápcsatlakozó, 50 W (UA), tartomány ≤10 mm, M12 push-pull, IP65, kompatibilis a NEARFI 300 R készülékkel. Opcionális: 2 x 50 W (US+UA) a NEARFI 2200/200 készülékkel együtt
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
