Name: Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Túlfeszültség levezető 20 kA 1 db
Brand: Phoenix Contact
SKU: 3568530
Availability: SoldOut

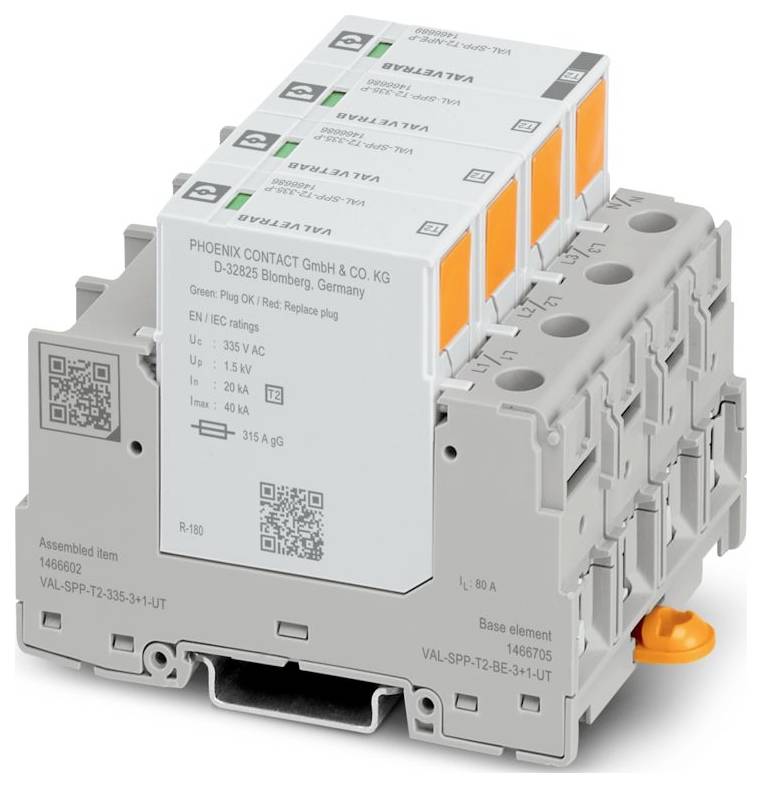

Egy szürke Phoenix Contact elektromos eszköz narancssárga akcentusokkal és többcsatornás nyílásokkal, oldalán címkékkel és QR-kóddal.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (105 990 Ft / Darab)

105 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: VAL-SPP
IEC tesztosztály: II;T2
Kialakítás: Kétrészes dugaszolható szerelősín modul
Pólusok száma: 4
Túlfeszültség-védelem hibaüzenete: vizuális
Névleges feszültség UN: 240/415 V AC ±10% (TN-S); 240/415 V AC ±10% (TT)
Csatlakozás típusa: Villás kábelsaru
Csavarmenet: M5
Meghúzási nyomaték: 30 lbf-in.
Hajlékony vezető keresztmetszete: 1,5 mm² ... 25 mm²
Merev vezető keresztmetszete: 1,5 mm² ... 50 mm²; 2x 1,5 mm² ... 16 mm² (2 azonos keresztmetszetű vezető)
Vezető keresztmetszete AWG: 14 ... 2
Szélesség: 71,2 mm
Magasság: 96,6 mm
Mélység: 71,5 mm (beleértve a 7,5 mm-es szerelősínt)
Osztályegység: 4 TE
Szín: szürke (RAL 7042); világosszürke (RAL 7035)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PA 6.6-FR 20% üvegszálas polietilén (PBT)
Védővezető áram IPE: ≤ 5 µA
Névleges kisülési lökőáram In (8/20) µs: 20 kA
Teljes kisülési áram IÖssz (8/20) µs: 40 kA
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP20C (beszerelve)
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 5000 m (amsl)
Szabványok/előírások: EN 61643-11
Megjegyzés: 2012 + A11:2018
Szerelési típus: Szerelősín: 35 mm
EN típus: T2
Tápellátási rendszer IEC: TN-S;TT
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Névleges frekvencia fN: 50 Hz (60 Hz)
Az anyag CTI-értéke: 600
Szigetelőanyag: PA 6.6-FR 20% GF;PBT
Anyagcsoport: I
Védelmi útvonalak: LL;LN;LG;NG
PC készenléti energiafogyasztása: ≤ 450 mVA
Maximális kisülési áram Imax (8/20) µs: 40 kA
Megengedett páratartalom (üzemi): 5% ... 95%
Ütésállóság (működés közben): 25 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
Rezgés (működés): 5 g (10 ... 500 Hz / 2,5 óra / X, Y, Z)
UL specifikációk: UL specifikációk
Maximális folyamatos feszültség MCOV (NG): 305 V AC
Energiaelosztó rendszer: Wye
Névleges frekvencia: 50/60 Hz
Mért határfeszültség MLV (NG): 1140 V
Levegőáteresztő képességű áramkör típusa: 4CA
Csupaszolási hossz: 18 mm
Maximális folyamatos feszültség UC (LN): 335 V AC
Maximális folyamatos feszültség UC (N-PE): 305 V AC
Névleges terhelési áram IL: 80 A (25 mm²)
Utánfolyóáram-oltóképesség Ifi (N-PE): 100 A
Rövidzárlatállóság ISCCR: 100 kA
Védelmi szint Up (L-N): 1,5 kV
Védelmi szint felfelé (L-PE): ≤ 1,7 kV
Védelmi szint felfelé (N-PE): ≤ 1,5 kV
Maradék feszültség Ures (LN): ≤ 1,5 kV (Innél); ≤ 1,3 kV (10 kA-nál); ≤ 1,2 kV (5 kA-nál); ≤ 1,1 kV (3 kA-nál)
Maradék feszültség Ures (L-PE): ≤ 1,7 kV (in in); ≤ 1,5 kV (10 kA-nál); ≤ 1,3 kV (5 kA-nál); ≤ 1,2 kV (3 kA-nál)
Maradék feszültség Ures (N-PE): ≤ 0,5 kV (in in); ≤ 0,4 kV (10 kA-nál); ≤ 0,3 kV (5 kA-nál); ≤ 0,1 kV (3 kA-nál)
TOV viselkedés UT-n (LN): 415 V AC (5 s / ellenálló üzemmód); 460 V AC (120 perc / biztonságos meghibásodási üzemmód)
TOV viselkedés UT-n (N-PE): 1200 V AC (200 ms / ellenállási mód)
Válaszidő tA (LN): ≤ 25 ns
Válaszidő tA (L-PE): ≤ 100 ns
Válaszidő tA (N-PE): ≤ 100 ns
Maximális biztosítékérték V-átvezető kábelezéshez: 80 A (gG)
Maximális biztosítékérték leágazó vezetékezéshez: 315 A (gG)
Maximális folyamatos feszültség MCOV (LN): 320 V AC
Maximális folyamatos feszültség MCOV (LG): 320 V AC
Névleges feszültség: 240/415 V AC
Mért határfeszültség MLV (LN): 1340 V
Mért határfeszültség MLV (LG): 2480 V
UL csatlakozóadatok: UL csatlakozóadatok
Maximális folyamatos feszültség MCOV (LL): 640 V AC
Mért határfeszültség MLV (LL): 2680 V
Általános: Általános
További műszaki adatok: További műszaki adatok
Maximális folyamatos feszültség UC (L-PE): 335 V AC
Névleges kisülési lökőáram In: 20 kA
2 azonos keresztmetszetű, hajlékony vezető, dupla érvéghüvellyel és műanyag hüvellyel: 1,5 mm² ... 16 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 1,5 mm² ... 35 mm²; 2x 1,5 mm² ... 10 mm² (2 azonos keresztmetszetű vezető)
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 1,5 mm² ... 25 mm²; 2x 1,5 mm² ... 16 mm² (2 azonos keresztmetszetű vezető)
TOV viselkedés UT-n (L-PE): 1464 V AC (200 ms / ellenállási mód)
Környezeti hőmérséklet (telepítéskor): -5 °C ... 50 °C

Termék típus: Túlfeszültség levezető

Levezető áram: 20 kA

Névleges feszültség: 240 V/AC
415 V/AC

Kivitel: Kétrészes dugaszolható szerelősín modul

: IP20C (beépített állapotban)

Gyártói szám: 1466602

Típus: 2

Méret: (Sz x Ma x Mé) 71.2 x 96.6 x 71.5 mm

Szélesség: 71.2 mm

Magasság: 96.6 mm

Mélység: 71.5 mm

Tartalom: 1 db

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Levezető áram

Névleges feszültség

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Túlfeszültség levezető 20 kA 1 db

Rendelési szám:3568530

Nem elérhető

Conrad Electronic

Jelenlegi termék

20 kA

240 V/AC

Min.: 1

Többszörös: 1

105 990 Ft^*

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Túlfeszültség levezető 40 kA 1 db

Rendelési szám:3562952

Szállítás: 10. 26. [H.]

109 dbConrad Electronic

40 kA

Min.: 1

Többszörös: 1

107 990 Ft^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R Túlfeszültség levezető 40 kA 1 db

Rendelési szám:3565643

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT Túlfeszültség levezető 40 kA darab 1 db

Rendelési szám:3568095

Nem elérhető

Conrad Electronic

40 kA

230 V/AC

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT Túlfeszültség levezető darab 1 db

Rendelési szám:3568084

Nem elérhető

Conrad Electronic

230 V/AC

Min.: 1

Többszörös: 1

111 990 Ft^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik berendezés 40 kA darab 1 db

Rendelési szám:3588066

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

123 990 Ft^*

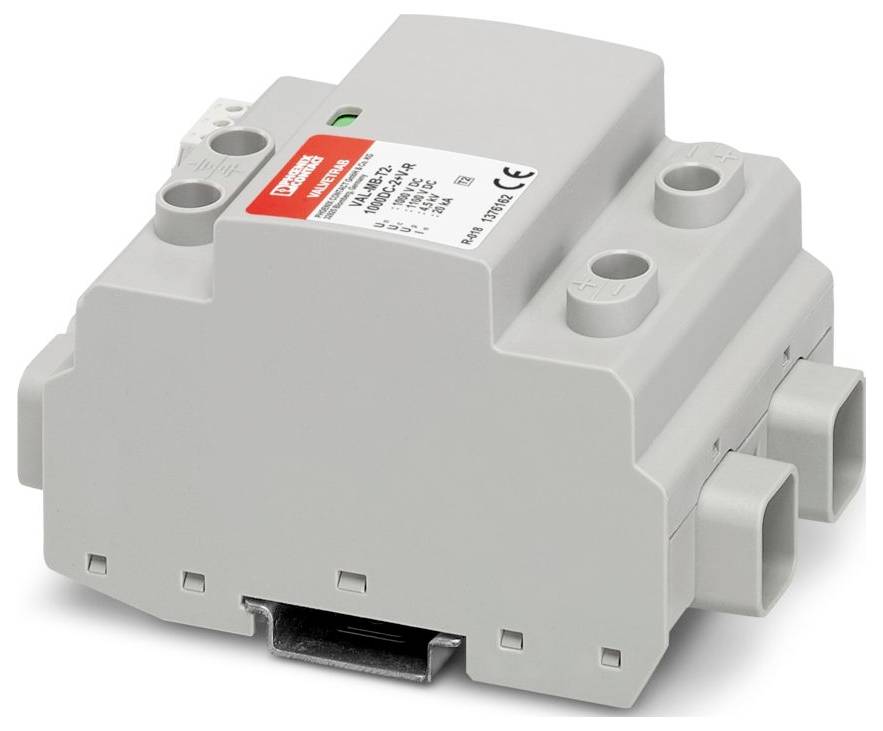

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik berendezés 40 kA darab 1 db

Rendelési szám:3588068

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

123 990 Ft^*

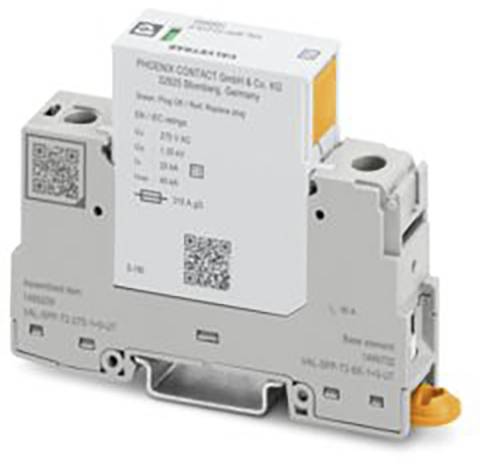

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Túlfeszültség levezető 20 kA darab 1 db

Rendelési szám:3588266

Nem elérhető

Conrad Electronic

20 kA

240 V/AC

Min.: 1

Többszörös: 1

28 990 Ft^*

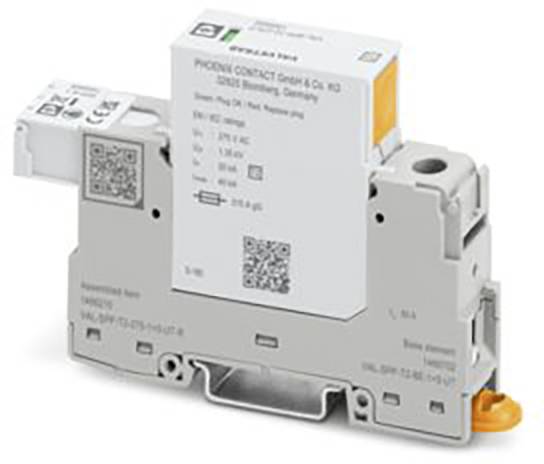

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:3588256

Nem elérhető

Conrad Electronic

20 kA

240 V/AC

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Túlfeszültség levezető 20 kA darab 1 db

Rendelési szám:3568472

Nem elérhető

Conrad Electronic

20 kA

240 V/AC

Min.: 1

Többszörös: 1

28 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Túlfeszültség levezető 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Túlfeszültség levezető 20 kA 1 db

Leírás

Dugaszolható túlfeszültség-levezető, 2-es típusú / II. osztályú, 3 fázisú, külön N és PE vezetékkel ellátott hálózatokhoz (5 vezetékes rendszer: L1, L2, L3, N, PE).

Ez a szöveg gépi fordítással készült.
