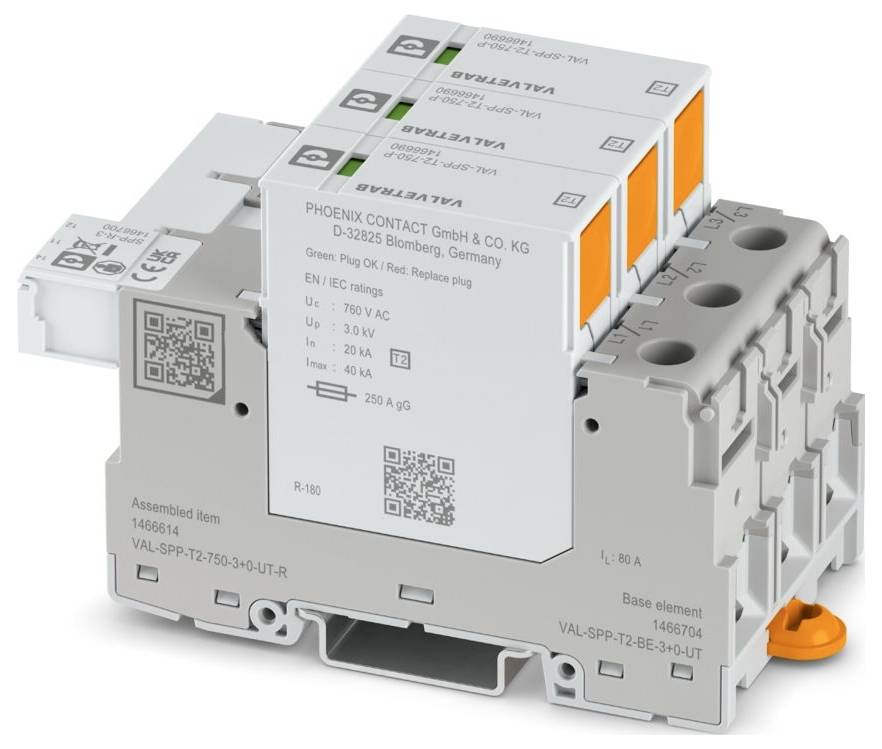

Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Túlfeszültség levezető darab 1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Összesen (107 990 Ft / Darab)
107 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VAL-SPP
- IEC tesztosztály: II;T2
- Kialakítás: Kétrészes dugaszolható szerelősín modul
- Pólusok száma: 3
- Túlfeszültség-védelem hibaüzenete: vizuális, távjelző érintkező
- Névleges feszültség UN: 554/960 V AC ±10% (TN-C); 690 V AC ±10% (IT)
- Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
- Kapcsolási funkció: Váltó
- Csatlakozás típusa: Direkt rugós csatlakozás
- Csavarmenet: M5
- Meghúzási nyomaték: 30 lbf-in.
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 14 ... 2
- Szélesség: 53,4 mm
- Magasság: 109,1 mm
- Mélység: 71,5 mm (beleértve a 7,5 mm-es szerelősínt)
- Osztályegység: 3 TE
- Szín: szürke (RAL 7042); világosszürke (RAL 7035)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6-FR 20% üvegszálas polietilén (PBT)
- Maximális folyamatos feszültség UC: 760 V AC
- Védővezető áram IPE: ≤ 1 mA
- Névleges kisülési lökőáram In (8/20) µs: 20 kA
- Teljes kisülési áram IÖssz (8/20) µs: 120 kA
- Válaszidő tA: ≤ 25 ns
- Maximális szükséges biztosítékérték: 1 A (gG)
- Környezeti feltételek: Környezeti feltételek
- Védettségi osztály: IP20C (beszerelve)
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 5000 m (amsl)
- Szabványok/előírások: EN 61643-11
- Megjegyzés: 2012 + A11:2018
- Szerelési típus: Szerelősín: 35 mm
- EN típus: T2
- Tápellátási rendszer IEC: TN-C; IT
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Névleges frekvencia fN: 50 Hz (60 Hz)
- Az anyag CTI-értéke: 600
- Szigetelőanyag: PA 6.6-FR 20% GF;PBT
- Anyagcsoport: I
- Védelmi útvonalak: LL;LG
- PC energiafogyasztása készenléti állapotban: ≤ 1200 mVA
- Maximális kisülési áram Imax (8/20) µs: 40 kA
- Védelmi szint Fel: ≤ 3 kV
- Maradék feszültség Ures: ≤ 3 kV (in in); ≤ 2,7 kV (10 kA-nál); ≤ 2,5 kV (5 kA-nál); ≤ 2,3 kV (3 kA-nál)
- TOV viselkedés UT-n: 1005 V AC (5 s / ellenálló üzemmód); 1316 V AC (120 perc / biztonságos meghibásodási üzemmód)
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütésállóság (működés közben): 25 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
- Rezgés (működés): 5 g (10 ... 500 Hz / 2,5 óra / X, Y, Z)
- UL specifikációk: UL specifikációk
- Energiaelosztó rendszer: Delta
- Névleges frekvencia: 50/60 Hz
- Levegőáteresztő képességű áramkör típusa: 4CA
- Csatlakozás megnevezése: Hiba távjelző érintkező
- Üzemi feszültség: 250 V AC
- Csupaszolási hossz: 8 mm
- Hibás távjelző érintkező: Hibás távjelző érintkező
- Névleges terhelési áram IL: 80 A (25 mm²)
- Rövidzárlatállóság ISCCR: 25 kA
- Maximális biztosítékérték V-átvezető kábelezéshez: 80 A (gG)
- Maximális biztosítékérték leágazó vezetékezéshez: 250 A (gG)
- Maximális folyamatos feszültség MCOV (LG): 750 V AC
- Névleges feszültség: 600 V/AC
- Mért határfeszültség MLV (LG): 3120 V
- UL kijelző / távoli értesítés: UL kijelző / távoli értesítés
- Üzemi áram AC: 5 mA AC ... 1 A AC
- UL csatlakozóadatok: UL csatlakozóadatok
- Maximális folyamatos feszültség MCOV (LL): 1500 V AC
- Mért határfeszültség MLV (LL): 6240 V
- Általános: Általános
- Névleges kisülési lökőáram In: 20 kA
- 2 azonos keresztmetszetű, hajlékony vezető, dupla érvéghüvellyel és műanyag hüvellyel: 1,5 mm² ... 16 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 0,75 mm²
- Szigetelés típusa: A termék kettős/megerősített szigeteléssel rendelkezik a fő- és a segédáramkörök között.
- Környezeti hőmérséklet (telepítéskor): -5 °C ... 50 °C
- Üzemi feszültség AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Üzemi feszültség egyenáramban: 30 V DC
- Üzemi áram DC: 200 mA DC
- Termék típus
Túlfeszültség levezető
- Névleges feszültség
600 V/AC
- Kivitel
Kétrészes dugaszolható szerelősín modul
IP20C (beépített állapotban)
- Gyártói szám
1466614
- Típus
2
- Méret
(Sz x Ma x Mé) 53.4 x 109.1 x 71.5 mm
- Szélesség
53.4 mm
- Magasság
109.1 mm
- Mélység
71.5 mm
- Tartalom
1 db
- Csomagolás
darab
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Túlfeszültség levezető darab 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Túlfeszültség levezető darab 1 db
Leírás
Dugaszolható túlfeszültség-levezető, 2-es típusú / II. osztályú, 3 fázisú táphálózatokhoz, egyetlen vezetőben kombinált PE és N vezetékekkel (4 vezetékes rendszer: L1, L2, L3, PEN), távjelző érintkezővel.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
