Name: Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Túlfeszültség levezető 20 kA 1 db
Brand: Phoenix Contact
SKU: 3568650
Availability: SoldOut

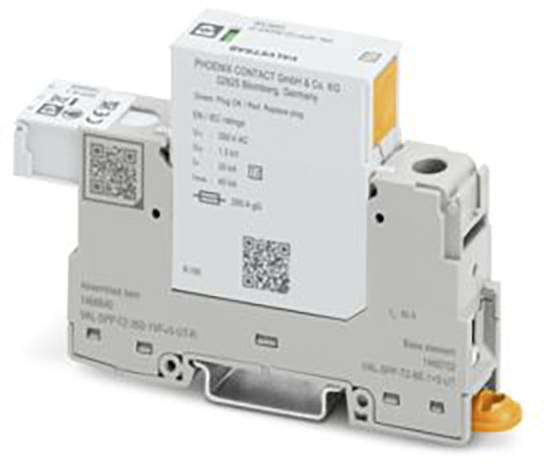

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Túlfeszültség levezető 20 kA 1 db-0

Adatlap (PDF)

Nem elérhető

Összesen (35 990 Ft / Darab)

35 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: VAL-SPP
IEC tesztosztály: II;T2
Kialakítás: Kétrészes dugaszolható szerelősín modul
Pólusok száma: 1
Túlfeszültség-védelem hibaüzenete: vizuális, távjelző érintkező
Névleges feszültség UN: 240 V AC ±10% (TN); 240 V AC ±10% (TT); 230 V AC ±10% (IT)
Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
Kapcsolási funkció: Váltó
Csatlakozás típusa: Direkt rugós csatlakozás
Csavarmenet: M5
Meghúzási nyomaték: 3 Nm ... 3,5 Nm
Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 17,8 mm
Magasság: 110,8 mm
Mélység: 71,5 mm (beleértve a 7,5 mm-es szerelősínt)
Osztályozási egység: 1 TE
Szín: szürke (RAL 7042); világosszürke (RAL 7035)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PA 6.6-FR 20% üvegszálas polietilén (PBT)
Maximális folyamatos feszültség UC: 350 V AC
Védővezető áram IPE: ≤ 5 µA
Névleges kisülési lökőáram In (8/20) µs: 20 kA
Válaszidő tA: ≤ 25 ns
Maximális szükséges biztosítékérték: 1 A (gG)
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP20C (beszerelve)
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 5000 m (amsl)
Szabványok/előírások: EN 61643-11
Megjegyzés: 2012 + A11:2018
Szerelési típus: Szerelősín: 35 mm
EN típus: T2
Tápellátási rendszer IEC: TN;TT
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Névleges frekvencia fN: 50 Hz (60 Hz)
Az anyag CTI-értéke: 600
Szigetelőanyag: PA 6.6-FR 20% GF;PBT
Anyagcsoport: I
Védelmi útvonalak: LN;L-PE;L-PEN
Maximális kisülési áram Imax (8/20) µs: 40 kA
Védelmi szint Fel: ≤ 1,5 kV
Maradék feszültség Ures: ≤ 1,5 kV (in in); ≤ 1,3 kV (10 kA-nál); ≤ 1,2 kV (5 kA-nál); ≤ 1,1 kV (3 kA-nál)
Válaszfeszültség 6 kV-nál (1,2/50) µs: ≤ 1,5 kV
TOV viselkedés UT-n: 460 V AC (5 s / ellenálló üzemmód); 460 V AC (120 perc / ellenálló üzemmód)
Megengedett páratartalom (üzemi): 5% ... 95%
Ütésállóság (működés közben): 25 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
Rezgés (működés): 5 g (10 ... 500 Hz / 2,5 óra / X, Y, Z)
Csatlakozás megnevezése: Hiba távjelző érintkező
Csupaszolási hossz: 8 mm
Hibás távjelző érintkező: Hibás távjelző érintkező
Névleges terhelési áram IL: 80 A (25 mm²)
Rövidzárlatállóság ISCCR: 25 kA
Maximális biztosítékérték V-átvezető kábelezéshez: 80 A (gG)
Maximális biztosítékérték leágazó vezetékezéshez: 200 A (gG)
Üzemi áram AC: 5 mA AC ... 1 A AC
Általános: Általános
2 azonos keresztmetszetű, hajlékony vezető, dupla érvéghüvellyel és műanyag hüvellyel: 1,5 mm² ... 16 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 0,75 mm²
Szigetelés típusa: A termék kettős/megerősített szigeteléssel rendelkezik a fő- és a segédáramkörök között.
Környezeti hőmérséklet (telepítés): 5 °C ... 50 °C
Üzemi feszültség AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl) 2-es szennyezettségi szinten); 5 V AC ... 150 V AC (≤ 5000 m (amsl))
Üzemi feszültség DC: 125 V DC (≤ 5000 m (amsl))
Üzemi áram DC: 200 mA DC
Maximális teljesítményveszteség névleges körülmények között: ≤ 1,75 mVA

Termék típus: Túlfeszültség levezető

Levezető áram: 20 kA

Kivitel: Kétrészes dugaszolható szerelősín modul

: IP20C (beépített állapotban)

Gyártói szám: 1466640

Típus: 2

Méret: (Sz x Ma x Mé) 17.8 x 110.8 x 71.5 mm

Szélesség: 17.8 mm

Magasság: 110.8 mm

Mélység: 71.5 mm

Tartalom: 1 db

: DIN rail (top hat rail) 35 mm

: TRUE

: Other

: 350 V

: 20 kA

: TRUE

: 1.5 kV

: Optical

: TRUE

: 1.5 mm²

: 35 mm²

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 40 kA

: 25 kA

: 200 A

: 80 A

: FALSE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Levezető áram

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Túlfeszültség levezető 40 kA 1 db

Rendelési szám:3562952

Szállítás: 10. 26. [H.]

109 dbConrad Electronic

40 kA

Min.: 1

Többszörös: 1

107 990 Ft^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R Túlfeszültség levezető 40 kA 1 db

Rendelési szám:3565643

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT Túlfeszültség levezető 40 kA darab 1 db

Rendelési szám:3568095

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT Túlfeszültség levezető darab 1 db

Rendelési szám:3568084

Nem elérhető

Conrad Electronic

Min.: 1

Többszörös: 1

111 990 Ft^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik berendezés 40 kA darab 1 db

Rendelési szám:3588066

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

123 990 Ft^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik berendezés 40 kA darab 1 db

Rendelési szám:3588068

Nem elérhető

Conrad Electronic

40 kA

Min.: 1

Többszörös: 1

123 990 Ft^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Túlfeszültség levezető 20 kA darab 1 db

Rendelési szám:3588266

Nem elérhető

Conrad Electronic

20 kA

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:3588256

Nem elérhető

Conrad Electronic

20 kA

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Túlfeszültség levezető 20 kA darab 1 db

Rendelési szám:3568472

Nem elérhető

Conrad Electronic

20 kA

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R Túlfeszültség levezető 20 kA darab 1 db

Rendelési szám:3568498

Nem elérhető

Conrad Electronic

20 kA

Min.: 1

Többszörös: 1

33 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Túlfeszültség levezető 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Túlfeszültség levezető 20 kA 1 db

Leírás

Dugaszolható túlfeszültség-levezető, 2-es típusú / II. osztályú, egyfázisú táphálózatokhoz, egyetlen vezetőben kombinált PE és N vezetékekkel (2 vezetékes rendszer: L, N/PEN), távjelző érintkezővel.
