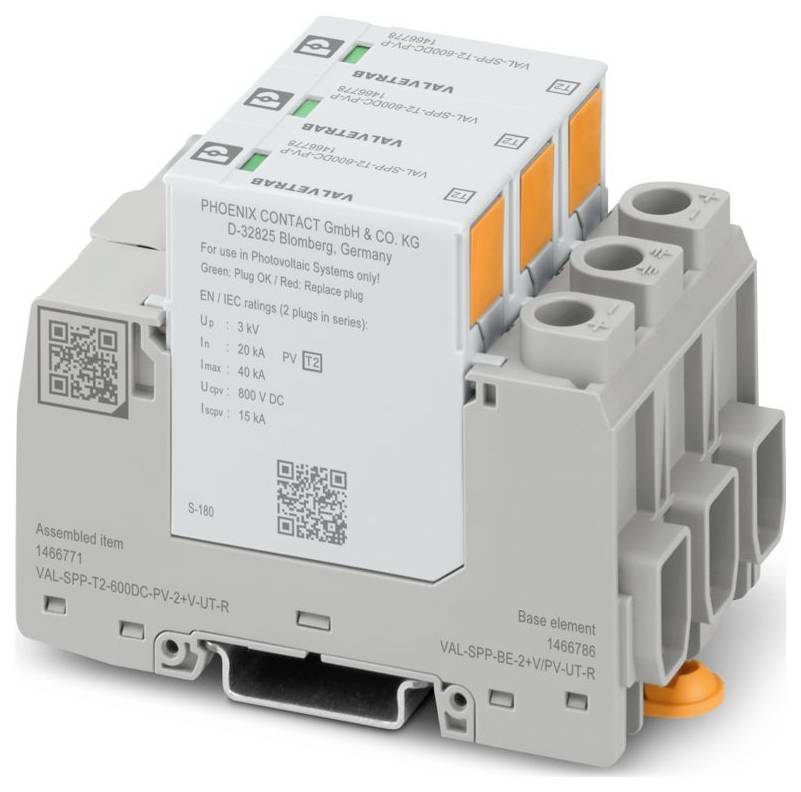

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik b
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (101 990 Ft / Darab)
101 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VAL-SPP
- IEC tesztosztály: PV II; PV T2
- Kialakítás: Kétrészes dugaszolható szerelősín modul
- Pólusok száma: 3
- Túlfeszültség-védelem hibaüzenete: vizuális, távjelző érintkező
- Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
- Kapcsolási funkció: Váltó
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 53,4 mm
- Magasság: 96,6 mm
- Mélység: 71,5 mm (beleértve a 7,5 mm-es szerelősínt)
- Osztályegység: 3 TE
- Szín: szürke (RAL 7042); világosszürke (RAL 7035)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6-FR 20% üvegszálas polietilén (PBT)
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Védővezető áram IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Névleges kisülési lökőáram In (8/20) µs: 20 kA
- Teljes kisülési áram IÖssz (8/20) µs: 40 kA
- Válaszidő tA: ≤ 25 ns
- Maximális szükséges biztosítékérték: 1 A (gG)
- Környezeti feltételek: Környezeti feltételek
- Védettségi osztály: IP20C (beszerelve)
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 5000 m (amsl)
- Szabványok/előírások: IEC 61643-31
- Megjegyzés: 2018
- Szerelési típus: Szerelősín: 35 mm
- EN típus: T2
- Tápellátási rendszer IEC: DC
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Az anyag CTI-értéke: 600
- Szigetelőanyag: PA 6.6-FR 20% GF;PBT
- Anyagcsoport: I
- Védelmi útvonalak: (DC+) - (DC-); (DC+) - PE; (DC-) - PE
- PC energiafogyasztása készenléti állapotban: ≤ 80 mVA
- Maximális kisülési áram Imax (8/20) µs: 40 kA
- Védelmi szint Fel: ≤ 3 kV
- Maradék feszültség Ures: ≤ 3 kV (in in); ≤ 2,5 kV (10 kA-nál); ≤ 2,3 kV (5 kA-nál); ≤ 2,1 kV (3 kA-nál)
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütésállóság (működés közben): 25 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
- Rezgés (üzemeltetés): 5 g (5-500 Hz / 2,5 óra / XYZ)
- Csatlakozás megnevezése: Hiba távjelző érintkező
- Csupaszolási hossz: 7 mm
- Hibás távjelző érintkező: Hibás távjelző érintkező
- Üzemi áram AC: 5 mA AC ... 1 A AC
- Telepítési hely: Belső
- Az elválasztó eszköz telepítési helye: Belső
- Akadálymentesítés: Akadálymentesített
- SPD meghibásodási viselkedés: OCFM (leválasztási hiba viselkedése)
- DC oldali védőáramkör: DC oldali védőáramkör
- Maximális folyamatos feszültség UCPV: 800 V DC
- Rövidzárlatállóság ISCPV: 15000 A
- Üresjárati feszültség UOCSTC: 667 V DC
- Szigetelési ellenállás Riso:> 5 MΩ (500 V DC esetén)
- Csatlakozási konfiguráció: Y-konfiguráció
- PV védő áramkör: PV védő áramkör
- Folyamatos üzemi áram ICPV: ≤ 100 µA DC
- 2 azonos keresztmetszetű, hajlékony vezető, dupla érvéghüvellyel és műanyag hüvellyel: 1,5 mm² ... 6 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 0,75 mm²
- Szigetelés típusa: A termék kettős/megerősített szigeteléssel rendelkezik a fő- és a segédáramkörök között.
- Környezeti hőmérséklet (telepítéskor): -5 °C ... 50 °C
- Üzemi feszültség AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Üzemi feszültség DC: 125 V DC (≤ 5000 m (amsl))
- Üzemi áram DC: 200 mA DC
- Termék típus
Túlfeszültség levezető
- Túlfeszültség elleni védelem
Photovoltaik berendezés
- Levezető áram
40 kA
- Kivitel
Kétrészes dugaszolható szerelősín modul
IP20C (beépített állapotban)
- Gyártói szám
1466771
- Típus
2
- Méret
(Sz x Ma x Mé) 53.4 x 96.6 x 71.5 mm
- Szélesség
53.4 mm
- Magasság
96.6 mm
- Mélység
71.5 mm
- Tartalom
1 db
- Csomagolás
darab
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik b
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Túlfeszültség levezető Túlfeszültség elleni védelem: Photovoltaik b
Leírás
2-es típusú / II. osztályú túlfeszültség-levezető, 2 pólusú, szigetelt és földelt 600 V DC fotovoltaikus egyenáramú rendszerekhez, kalapsínre szerelhető, 3 pólusú alapelem távjelző érintkezővel, három dugaszolható hőmérséklet-felügyeleti védőelemmel, állapotjelzéssel minden dugón.
