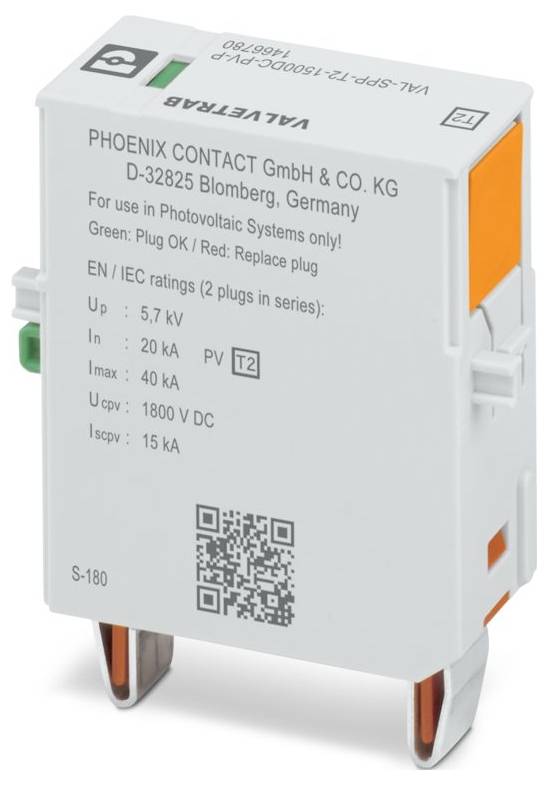

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berende
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (248 990 Ft / Darab)
248 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VAL-SPP
- IEC tesztosztály: PV II; PV T2
- Kialakítás: Dugó
- Pólusok száma: 1
- Túlfeszültség-védelem hibaüzenete: vizuális
- Csatlakozás típusa: dugaszolható
- Szélesség: 17,5 mm
- Magasság: 54,2 mm
- Mélység: 61,5 mm
- Osztályozási egység: 1 TE
- Szín: világosszürke (RAL 7035)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6-FR 20% üvegszálas műgyanta
- Védővezető áram IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Névleges kisülési lökőáram In (8/20) µs: 20 kA
- Teljes kisülési áram IÖssz (8/20) µs: 40 kA
- Válaszidő tA: ≤ 25 ns
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20C
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 4000 m (amsl)
- Szabványok/előírások: IEC 61643-31
- Megjegyzés: 2018
- Szerelési típus: alaplapra szerelhető
- EN típus: T2
- Tápellátási rendszer IEC: DC
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Az anyag CTI-értéke: 600
- Szigetelőanyag: PA 6.6-FR 20% üvegszálas
- Anyagcsoport: I
- PC energiafogyasztása készenléti állapotban: ≤ 90 mVA
- Maximális kisülési áram Imax (8/20) µs: 40 kA
- Védelmi szint Fel: ≤ 5,7 kV (2 dugó sorba kötve)
- Maradékfeszültség Ures: ≤ 5,7 kV (In áramerősségnél, 2 sorba kapcsolt csatlakozó); ≤ 5 kV (10 kA áramerősségnél, 2 sorba kapcsolt csatlakozó); ≤ 4,8 kV (5 kA áramerősségnél, 2 sorba kapcsolt csatlakozó); ≤ 4,5 kV (3 kA áramerősségnél, 2 sorba kapcsolt csatlakozó)
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütésállóság (működés közben): 25 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
- Rezgés (üzemeltetés): 5 g (5-500 Hz / 2,5 óra / XYZ)
- Telepítési hely: Belső
- Az elválasztó eszköz telepítési helye: Belső
- Akadálymentesítés: Akadálymentesített
- SPD hiba viselkedése: OCFM (leválasztási hiba viselkedése)
- DC oldali védőáramkör: DC oldali védőáramkör
- Maximális folyamatos feszültség UCPV: 1800 V DC (2 sorba kötött csatlakozó)
- Rövidzárlatállóság ISCPV: 15000 A
- Üresjárati feszültség (UOCSTC): 1500 V DC (2 sorba kötött csatlakozó)
- Szigetelési ellenállás Riso:> 5 MΩ (500 V DC esetén)
- Csatlakozási konfiguráció: Y-konfiguráció
- PV védő áramkör: PV védő áramkör
- Folyamatos üzemi áram ICPV: ≤ 100 µA DC
- Környezeti hőmérséklet (telepítéskor): -5 °C ... 50 °C
- Termék típus
Túlfeszültségvédő dugó
- Túlfeszültség elleni védelem
Photovoltaik berendezés
- Levezető áram
20 kA
- Kivitel
Csatlakozódugó
IP20C
- Gyártói szám
1466780
- Típus
2
- Méret
(Sz x Ma x Mé) 17.5 x 54.2 x 61.5 mm
- Szélesség
17.5 mm
- Magasság
54.2 mm
- Mélység
61.5 mm
- Tartalom
10 db
- Csomagolás
darab
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berende
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berende
Leírás
Csere csatlakozók a VAL-SPP-T2-1500DC-PV-2+V-UT... termékcsalád PV túlfeszültség-levezető kombinációihoz
