Name: Phoenix Contact 1523018 Tápfeszültség 24 V/DC 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Phoenix Contact
SKU: 3569150
Availability: SoldOut

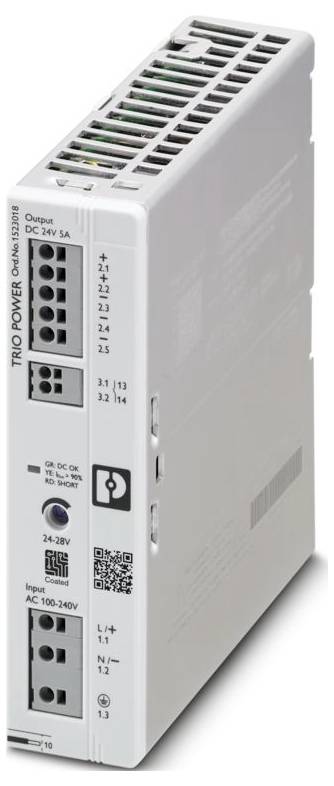

Egy TRIO POWER tápegység a következő specifikációkkal: kimeneti egyenáram 24V 5A, bemeneti váltakozó áram 100-240V, és több csatlakozási port.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (39 990 Ft / Darab)

39 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: TRIO POWER
Csatlakozás típusa: Direkt rugós csatlakozás
Szélesség: 35 mm
Magasság: 135 mm
Mélység: 120 mm
Szín: piros, sárga, zöld (többszínű LED)
Éghetőségi osztály az UL 94 szerint: V0 (ház, csatlakozók)
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-4-11
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: Túlfeszültség kategória
Szennyezettségi osztály: 2
Ütésállóság (üzemi): 18 ms, 30 g, térbeli irányonként (IEC 60068-2-27)
Rezgés (működés): 10 Hz ... 50 Hz, amplitúdó ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 perc.
Csupaszítási hossz: 10 mm (merev/hajlékony/hüvelyes)
Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
Címkézés: FOLYAMATSZABÁLYOZÓ BERENDEZÉSEK VESZÉLYES HELYEKRE;(EN)  Ez a berendezés kizárólag I. osztály, 2. kategória, A, B, C és D csoportok, veszélyes helyszíneken vagy nem veszélyes helyszíneken való használatra alkalmas.
(FR)  Ez az eszköz kifejezetten I. osztályú, 2. kategória, A, B, C és D csoportú robbanásveszélyes légkörben vagy nem robbanásveszélyes légkörben való használatra készült.;(EN)  FIGYELMEZTETÉS: Robbanásveszély - Ne csatlakoztassa vagy húzza ki a berendezést, amíg az áramellátás ki nincs kapcsolva, vagy a terület nem ismerten veszélyes.
(FR)  FIGYELMEZTETÉS: robbanásveszély – a berendezés nincs csatlakoztatva vagy leválasztva, így az élelmiszer egy kupéban vagy a zónában nem veszélyes.;(EN)  Ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által biztosított védelem sérülhet.
(FR)  A berendezést a gyártó nem specifikus módon használja, a berendezés négyéves védelme ettől eltérő.; (EN)  Ezt a berendezést megfelelő, szerszámokkal biztosított/kulcszárral ellátott tokozásba kell telepíteni.
(FR)  Ez a berendezés egy megfelelő dobozba, verrouillé par une clé vagy dont l'ouverture nécessite l'utilisation d'un toolba van szerelve.
Érintésvédelmi osztály: I
Frekvencia: 50 Hz
Csatlakozástechnika: Csatlakozástechnika
Bemeneti feszültségtartomány: 100 V AC ... 240 V AC
Bemeneti feszültségtartomány: 100 V DC ... 240 V DC ±10%; 160 V DC ... 240 V DC ±10% (UL)
Maximális feszültségállóság: 300 V AC 15 s
Bekapcsolási áram:< 33 A (25 °C)
Bekapcsolási áram integrálja (I2t):< 0,55 A2s
Áramkimaradás áthidalási ideje: tipikusan 28 ms (120 V AC); tipikusan 28 ms (230 V AC)
Áramfelvétel: 1,29 A (100 V DC); 0,53 A (240 V DC)
Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
Hatékonyság: tipikusan 93% (120 V AC); tipikusan 94% (230 V AC)
Névleges kimeneti feszültség: 24 V DC
Kimeneti feszültség beállítási tartomány (USet): 24 V DC ... 28 V egyenáram (> 24 V DC, teljesítményállandó korlátozott)
Névleges kimeneti áram (IN): 5 A
Dinamikus Boost (IDyn.Boost): max. 7,5 A (5 s)
Rövidzárlatbiztos: igen
Alapjáraton biztonságos: igen
Kimeneti teljesítmény (PN): 120 W
Kimeneti teljesítmény (PDyn.) Boost): max. 180 W (5 s)
Visszatáplálási képesség: ≤ 35 V DC
Kimeneti túlfeszültség-védelem (OVP): ≤ 35 V DC
Hullámosság: tipikus 50 mVSS (névleges értékeken)
Emelkedési idő: ≤ 1 s (UOut = 10 % ... 90%)
Soros csatlakozási lehetőség: igen, feszültségnövelés esetén (vegye figyelembe a SELV-határértéket)
Maximális teljesítményveszteség alapjáraton:< 1,75 W (230 V AC)
Maximális teljesítményveszteség névleges terhelésnél:< 6,51 W (230 V AC)
Párhuzamos csatlakozási lehetőség: igen, a megnövelt teljesítmény és redundancia érdekében
Másodlagos oldali védelem: elektronikus
Bemenet: szimmetrikus 2 kV (4-es teszt súlyossági szint); aszimmetrikus 4 kV (4-es teszt súlyossági szint)
Pozíció: 3.x
Vezetékcsatlakozás: Vezetékcsatlakozás
merev: 0,2 mm² ... 1,5 mm²; 0,5 mm² (ajánlott)
Rugalmas: 0,2 mm² ... 1,5 mm²; 0,5 mm² (ajánlott)
Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (ajánlott)
Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 0,75 mm²; 0,5 mm² (ajánlott)
Kimenet: szimmetrikus 1 kV (3-as teszt súlyossági szint); aszimmetrikus 2 kV (3-as teszt súlyossági szint)
Jel: kiegyensúlyozatlan 1 kV (2. teszt súlyossági szint)
LED jelzés: LED jelzés
Jelzéstípusok: LED DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
Funkció: Üzemállapot továbbítása
Kapcsolóérintkező (potenciálmentes): OptoMOS
Fázisok száma: 1
Szigetelési feszültség bemenet/kimenet: 3 kV AC (típusvizsgálat); 3,1 kV DC (egységvizsgálat)
Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 3 300 000 óra (25 °C);> 1 900 000 óra (40 °C);> 880 000 óra (60 °C)
Kiegészítő szöveg: 3. osztály
Cikk méretei: Cikk méretei
Telepítési méret: Telepítési méret
Telepítési útmutató: egymásra rakható: vízszintesen 0 mm, függőlegesen 50 mm
Védőbevonat: igen
Kapucni anyaga: Polikarbonát
Oldalpanel szerkezete: Alumínium
Üzemi magasság: ≤ 5000 m
Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
Szabványos megnevezés: Hálózati ingadozás/alulfeszültség
Mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsága: Mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsága
Védő extra alacsony feszültség: Védő extra alacsony feszültség
UL: UL
Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
Vezetett kibocsátások: Vezetett kibocsátások
Interferencia sugárzás: Interferencia sugárzás
DNV GL által lebonyolított kibocsátások: DNV GL által lebonyolított kibocsátások
DNV: B osztály
DNV GL interferencia kibocsátás: DNV GL interferencia kibocsátás
Statikus kisülés: Statikus kisülés
Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
Légkisülés: 8 kV (3. teszt súlyossági szint)
Megjegyzés: A. kritérium
Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
Gyors tranziensek (Burst): Gyors tranziensek (Burst)
Túlfeszültség: Túlfeszültség
Vezetett interferencia: Vezetett interferencia
Bemenet/Kimenet/Jel: aszimmetrikus
Feszültség: 230 V AC
Feszültségesések: Feszültségesések
Feszültségesés: 0%
Kritériumok: Kritériumok
A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
Átmérő: 24 ... 16 (Cu); 20 (ajánlott)
Váltóáramú működés: Váltóáramú működés
Hálózati forma: Csillaghálózat (TN, TT, IT (PE))
Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
Tápfeszültség típusa: AC
Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%
Védő áramkör: Tranziensvédelem | Varisztor
Teljesítménytényező (cos phi): 0,93 (230 V AC)
Szivárgási áram a PE-hez:< 3,5 mA
DC működés: DC működés
Teljesítménycsökkentés: 60 °C ... 70 °C
Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%);< 0,1% (bemeneti feszültségváltozás ±10%)
Amplitúdó tényező: tipikusan 1,72 (120 V AC); tipikusan 1,89 (230 V AC)
Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
Beépítési távolság jobbra/balra: 0 mm / 0 mm
Beépítési távolság felül/alul: 50 mm / 50 mm
Harmonikus áramok: Harmonikus áramok
Villogás: Villogás
Periódusok száma: 1 periódus
Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
Zavartűrés: Zavartűrés az EN 61000-6-1 (lakóépületek), EN 61000-6-2 (ipari) szabvány szerint
Készülék bemeneti biztosítéka: 6,3 A belső (készülékvédelem)
Minimális teljesítményveszteség alapjáraton:< 2,14 W (120 V AC)
Minimális teljesítményveszteség névleges terhelésnél:< 8,54 W (120 V AC)
Integrált védelem: nem
Pólusazonosítás: 3.1 (13), 3.2 (14)
LED nem világít: Nincs hálózati bemeneti tápfeszültség (kikapcsolva)
LED világít (zöld), DC OK: UOut> 21 V DC és IOut< 0,9 x BEMENET (egy (zöld), DC OK)
DC jelkimenet OK: DC jelkimenet OK
Jelzés típusa: Kapcsolóérintkező DC OK - Jelállapot Működés (UN = 24 V DC, IOut = IN)
Kapcsolási feszültség: max. 30 V DC (SELV)
Áramterhelhetőség: max. 100 mA
Állapot (zárt érintkező): UOut> 21 V DC és IOut< 0,9 x IN (zárt érintkező)
Állapot (kontaktus nyitva): UOut< 21 V DC vagy IOut> 0,9 x IN (átlag 60 s alatt) (érintkező nyitott)
Működési szint (kimeneti teljesítmény csökkentése):> 2000 m (Terhelhetőségi csökkenés: 10%/1000 m)
EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
Tápegységek biztonsága 1100 V-ig (szigetelési távolságok): Tápegységek biztonsága 1100 V-ig (szigetelési távolságok)
Elektromos biztonság: Elektromos biztonság
Biztonságos elválasztás: Biztonságos elválasztás
Hálózati harmonikus áramok korlátozása: Hálózati harmonikus áramok korlátozása
Hálózati ingadozás/alulfeszültség: Hálózati ingadozás/alulfeszültség
LED világít (sárga), IOut> 90%: Kimenet> 21 V DC és IOut> 0,9 x IN (egy (sárga), IOut> 90%)
LED világít (piros), ISHORT: UOut< 21 V DC és IOut> 0,9 x IN (egy (piros), RÖVID)
LED világít (pirosan villog) OVP: UOUT> OVP (Túlfeszültségvédelem) (bekapcsolva (piros villogás))
Mélység (készülékmélység (szerelősín)): 115 mm (készülékmélység (szerelősín))
Biztonsági extra feszültség: Biztonsági extra feszültség
ANSI/UL 121201: ANSI/UL 121201

Bemeneti feszültség (névleges): AC 100 V - 240 V

Termék típus: Tápfeszültség

Bemeneti feszültség (min.): 100 V/AC
100 V/DC

Bemeneti feszültség (max.): 240 V/AC
240 V/DC

Kimeneti áram (max.): 5 A

Kimenő áram (max.) kerekítve: 5 A

: 120 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 24 V/DC

Csatlakozó: Push-In rugóerős csatlakozás

Méret: (H x Sz x Ma) 120 x 35 x 135 mm

Kimeneti feszültség (max.): 28 V/DC

Kimeneti feszültség (min.): 24 V/DC

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (min.): 60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 1523018

Tartalom: 1 db

Tápegység jellemzők: Védőlakkal

Szélesség: 35 mm

Magasság: 135 mm

Hossz: 120 mm

: IP20

Hőmérséklet (max.): 70 °C

Hőmérséklet (min.): -25 °C

Gyártói szám: TRIO3-PS/1AC/24DC/5/CO

Hatékonysági fok: 94 %

Mélység: 120 mm

Beépítési magasság: 135 mm

UKCA: Igen
