Phoenix Contact 1623504 eMobility töltőkábel 4 m

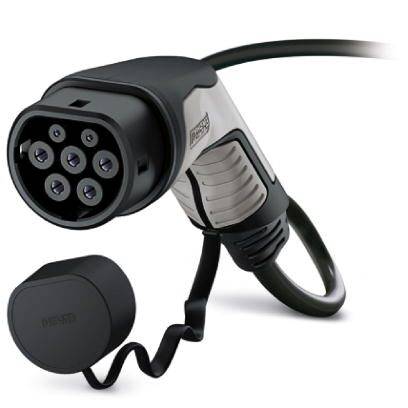

Egy fekete és szürke, hét érintkezős elektromos jármű töltőkábel csatlakozója, levehető védőfedéllel, fehér háttér előtt.
Elektromos autó csatlakoztatva egy váltóáramú (AC) töltőállomáshoz.

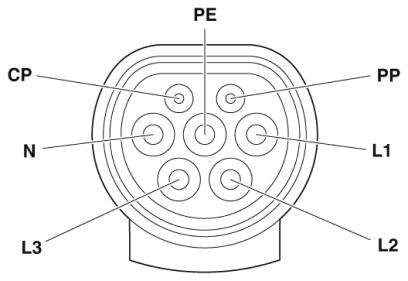

A hét érintkezős elektromos csatlakozó sémája: PE, CP, N, L1, L2, L3, PP. Bemutatja a csatlakozók elrendezését és jelölését.

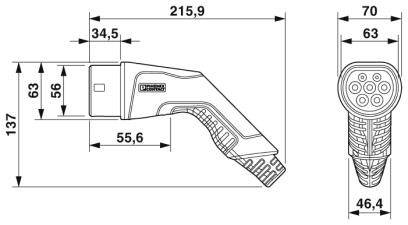

Műszaki rajz egy elektromos csatlakozóról méretekkel mm-ben: Hosszúság 215,9; Szélesség 63; Magasság 137; további részletek a csatlakozó formájáról.

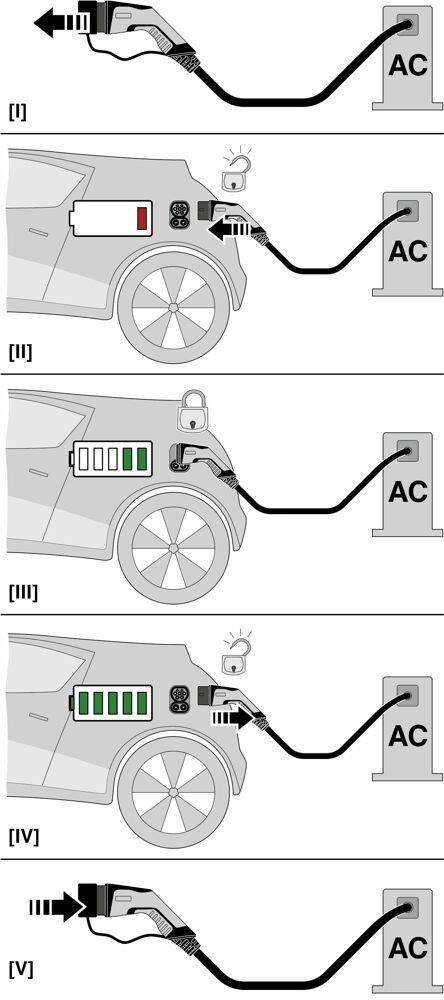

Elektroautó töltésének útmutatója: A töltés a kábel csatlakoztatásával kezdődik; végül a kábelt leválasztani, amikor az akkumulátor teljesen feltöltött.
1/5
Hasonló kivitel
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 2027. 01. 04. [H.]
Szám
Összesen (62 990 Ft / Darab)
62 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Színház: fekete
  • Színes párosító arc: fekete
  • Színes fogási terület: szürke
  • Ház anyaga: műanyag
  • Fogantyúfelület anyaga: puha műanyag
  • Az arc anyaga: műanyag
  • Anyag felületi érintkezők: Ag
  • Külső kabát: fekete
  • Színes védősapka: fekete
  • Védősapka anyaga: puha műanyag
  • Külső kabát, anyag: TPE-U
  • A jármű töltődugójának szélessége: 70 mm
  • A jármű töltődugójának magassága: 137 mm
  • A jármű töltődugójának mélysége: 215,9 mm
  • Csíkhossz: 60 mm ± 15 mm
  • Környezeti hőmérséklet (tárolás / szállítás): -40 ° C - +80 ° C
  • Maximális töltési teljesítmény: 16,63 kW
  • Teljesítménykapcsolatok száma: 5 (L1, L2, L3, N, PE)
  • Jelérintkezők száma: 2 (CP, PP)
  • A jelkapcsolatok névleges áramerőssége: 2 A
  • A jelérintkezők névleges feszültsége: 30 V / AC
  • Ellenálláskód: 680 Ω (PE és PP között)
  • Párosodási ciklusok:>10000
  • Beillesztési erő:<100 N
  • Húzóerő:<100 N
  • Minimális hajlítási sugár: 192 mm (15 x átmérő)
  • Kábel típusa: egyenes
  • Külső kábelátmérő: 12,8 mm ± 0,4 mm
  • Kábel szerkezete: 5 x 2,5 mm² + 1 x 0,5 mm²
  • Vonalak ellenállása:<0,00798 Ω / m
Termék típus

eMobility töltőkábel

Csatlakozó típus A

2-es típus

Csatlakozó típus B

Kábel, nyitott végekkel

Fázisok száma

3 fázisú

Kivitel

C-Line fekete / szürke

Töltő üzemód

3. üzemmód

Kábelhossz

4 m

Névleges feszültség

480 V/AC

Névleges áram

20 A

Névleges áramerősség, kerekítve

20 A

IP44

IP54

Hőmérséklet (min.)

-30 °C

Hőmérséklet (max.)

+50 °C

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209264 Phoenix Contact 1623504 eMobility töltőkábel 4 m

Adatlap 2209264 Phoenix Contact 1623504 eMobility töltőkábel 4 m

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209264 Phoenix Contact 1623504 eMobility töltőkábel 4 m

Leírás

Az áramellátás és a jelző érintkezők ezüstözött felülete. Az IATF 16949: 2016 és az ISO 9001: 2015 szabvány szerint tanúsítva.

Ez a szöveg gépi fordítással készült.
