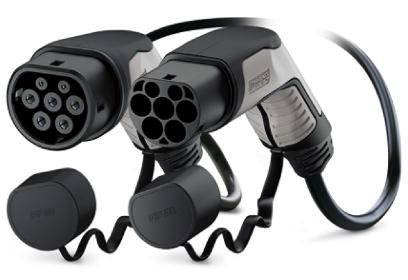

Két elektromos autó töltőcsatlakozójának nézete egymás mellett, levehető védőfedelekkel, amelyek különböző csatlakozási konfigurációkat mutatnak.

Hasonló kivitel

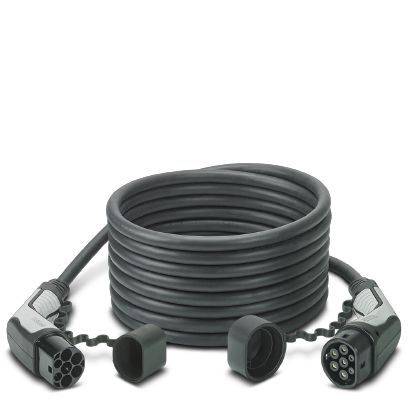

Egy hosszú, fekete elektromos járművek töltésére szolgáló kábel két csatlakozóval a végein, feltekerve, amelyet a jármű és a töltőállomás közötti töltéshez terveztek.

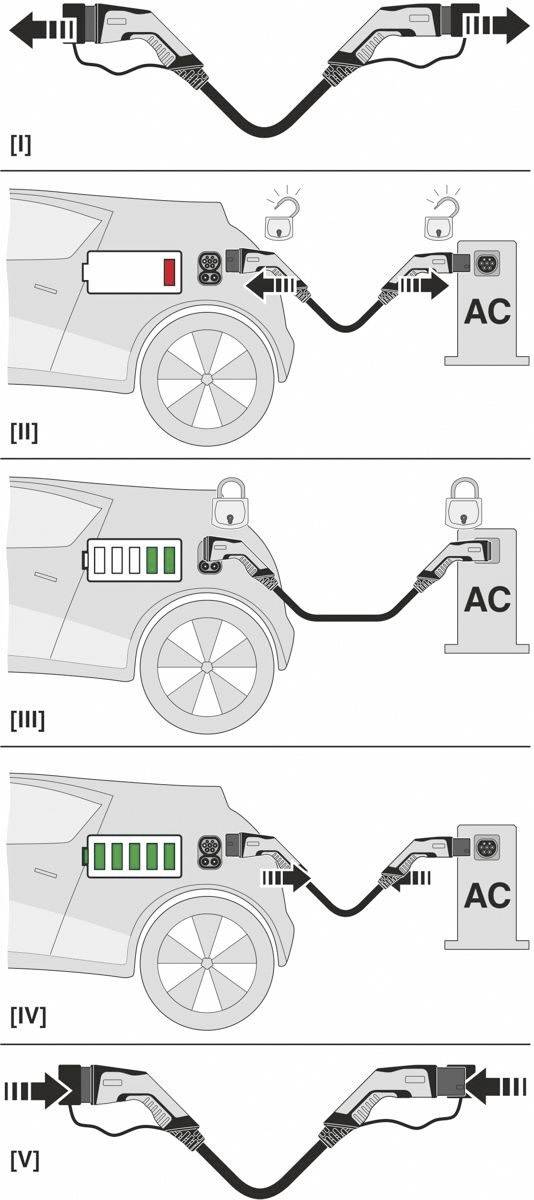

'Egy elektromos jármű töltési folyamatának bemutatása négy lépésben: 1. lépés - Csatlakoztatás; 2. lépés - Töltés indítása; 3. lépés - Töltés folyamatban; 4. lépés - Töltés befejezve.'

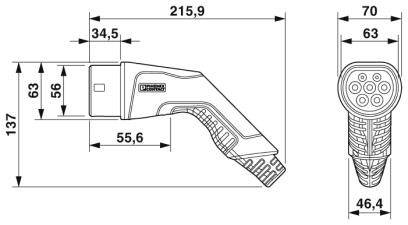

Műszaki rajz egy csatlakozóról méretekkel: teljes hosszúság 215,9 mm, magasság 137 mm, csatlakozó hossza 55,6 mm, csatlakozási szélesség 34,5 mm.

Műszaki rajz egy töltőcsatlakozóról méretekkel, felülnézeti és oldalnézeti ábrázolással, hosszúsági és szélességi méretekkel.

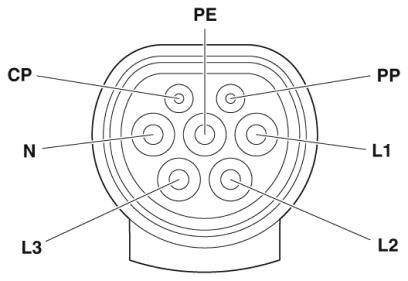

Az IEC 62196 Típus 2 elektromos járműtöltő aljzat sémája hét felcímkézett érintkezővel: PE, PP, L1, L2, L3, N, CP.

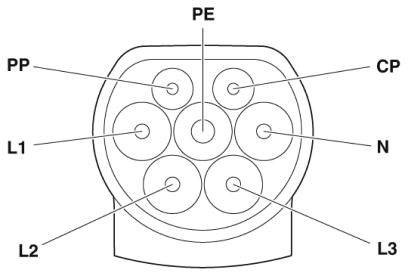

Típus 2 töltőcsatlakozó-diagram csatlakozási jelöléseivel: PE, PP, CP, N, L1, L2, L3; elektromos járművek csatlakozójának felülnézeti ábrázolása.

Egy elektromos autó egy váltóáramú (AC) töltőállomáson tölt. A kábel csatlakoztatja az autó töltőcsatlakozóját a töltőállomással.

1/8

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 1. Cs.

27 db

Helyettesítő termékek megjelenítése

Szám

Összesen (99 992 Ft / Darab)

99 992 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Színház: fekete
Színes párosító arc: fekete
Színes fogási terület: szürke
Ház anyaga: műanyag
Fogantyúfelület anyaga: puha műanyag
Az arc anyaga: műanyag
Anyag felületi érintkezők: Ag
Külső kabát: fekete
Színes védősapka: fekete
Védősapka anyaga: puha műanyag
Külső kabát, anyag: TPE-U
A jármű töltődugójának szélessége: 70 mm
A jármű töltődugójának magassága: 137 mm
A jármű töltődugójának mélysége: 215,9 mm
Infrastruktúra-töltő csatlakozó magassága: 131,8 mm
Infrastruktúra-töltő csatlakozó szélessége: 58 mm
Infrastruktúra töltődugó mélysége: 233,4 mm
Környezeti hőmérséklet (tárolás / szállítás): -40 ° C - +80 ° C
Maximális töltési teljesítmény: 26,6 kW
Teljesítménykapcsolatok száma: 5 (L1, L2, L3, N, PE)
Jelérintkezők száma: 2 (CP, PP)
A jelkapcsolatok névleges áramerőssége: 2 A
A jelérintkezők névleges feszültsége: 30 V / AC
Ellenálláskód: 220 Ω (PE és PP között)
Párosodási ciklusok:>10000
Beillesztési erő:<100 N
Húzóerő:<100 N
Minimális hajlítási sugár: 255 mm (15 x átmérő)
Kábel típusa: egyenes
Külső kábelátmérő: 17 mm ± 0,4 mm
Kábel szerkezete: 5 x 6 mm² + 1 x 0,5 mm²
Vonalak ellenállása:<0,0033 Ω / m

Termék típus: eMobility töltőkábel

Csatlakozó típus A: 2-es típus

Csatlakozó típus B: 2-es típus

Fázisok száma: 3 fázisú

Kivitel: C-Line fekete / szürke

Töltő üzemód: 3. üzemmód

Kábelhossz: 8 m

Névleges feszültség: 480 V/AC

Névleges áram: 32 A

Névleges áramerősség, kerekítve: 32 A

: IP44
IP54

Hőmérséklet (min.): -30 °C

Hőmérséklet (max.): +50 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209271 Phoenix Contact 1627999 eMobility töltőkábel 8 m

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209271 Phoenix Contact 1627999 eMobility töltőkábel 8 m

Leírás

Az áramellátás és a jelző érintkezők ezüstözött felülete. Az IATF 16949: 2016 és az ISO 9001: 2015 szabvány szerint tanúsítva.

Ez a szöveg gépi fordítással készült.
