Phoenix Contact 1719215 Nyomtatott áramköri kapocs 6 mm² Pólusszám 4 Zöld 50 db darab vásárlása

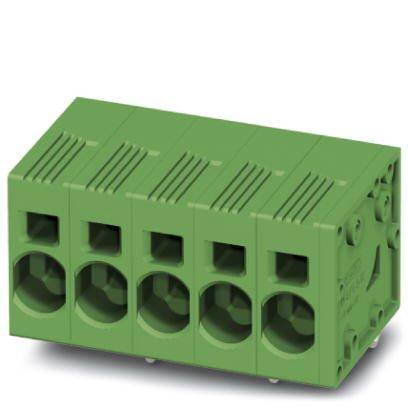

Zöld csatlakozókapocs öt érintkezővel, elektromos bekötésekhez alkalmas.

Hasonló kivitel

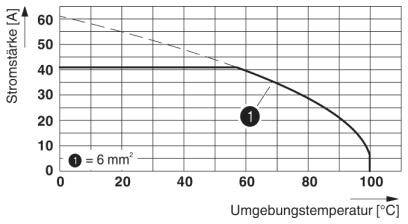

A diagram bemutatja az áramerősséget amperben az környezeti hőmérséklet (Celsius-fokban) függvényében, egy 6 mm²-es kábelátmérőre vonatkozó görbével. Az áramerősség csökken a hőmérséklet emelkedésével.

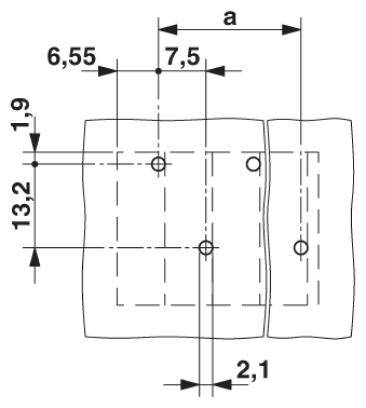

Műszaki rajz két téglalap alakú objektumról méretekkel és furathelyekkel. Méretek: 6,55, 7,5, 2,1 és 13,2 egység.

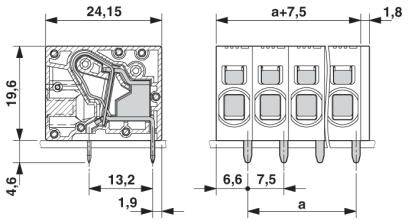

Műszaki rajz egy 4-pólusú csatlakozóról részletes méretezéssel milliméterben, oldalnézet és elölnézet.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Nyomtatott áramköri kapocs

7.5 mm

Pólusok száma sorozatonként

Pólusszám

Adatlap (PDF)

Szállítás: 10. 27. K.

Mennyiség (készlet)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám (csomagméret 50 db)

készlet

Összesen (67 709 Ft / Darab)

67 709 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 50 db

Műszaki adatok

Szerelési mód: hullámforrasztás
Csatlakozók száma: 4
Felületminőség: ónozott
Fémfelület forrasztási területe (felső réteg): ón (4 - 8 µm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Magasság (magasság forrasztócsap nélkül): 19,6 mm
Csap hossza: 4,6 mm
A toll mérete: 1,7 x 0,8 mm
Névleges impulzus feszültség (III / 3): 8 kV
Frekvencia: 10-150-10 Hz
Névleges keresztmetszet: 6 mm²

Csomagolás: darab

Gyártói szám: SPT 5/ 4-H-7,5-ZB

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Push-in rugós csatlakozóval

RM: 7.5 mm

Sorok száma: 1

Pólusok száma sorozatonként: 4

Pólusszám: 4

Csupaszolási hossz (max.): 15 mm

Csatlakozó: Push-in kapocs
Nyák

Névleges áram: 41 A

Min. hajlékony keresztmetszet: 0.2 mm²

Névleges áramerősség, kerekítve: 41 A

Merev átmérő (min.): 0.2 mm²

Max. keresztmetszet, hajlékony: 6 mm²

Merev keresztmetszet (max.): 10 mm²

AWG min.: 24

Max. AWG: 8

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: Poliamid

Gyártói szín: Zöld

Gyártói szám: 1719215

Tartalom: 50 db

Névleges feszültség: 1000 V

Szélesség: 31.8 mm

Magasság: 24.2 mm

Hossz: 24.15 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209303 Phoenix Contact 1719215 Nyomtatott áramköri kapocs 6 mm² Pólusszám 4 Zöld 50 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209303 Phoenix Contact 1719215 Nyomtatott áramköri kapocs 6 mm² Pólusszám 4 Zöld 50 db darab

Leírás

Szerszám nélküli, időtakarékos push-in kapcsolat. A meghatározott érintkezési erő biztosítja a hosszú távú stabil érintkezést. A rögzített csavarhúzóval nyitott csatlakozótér lehetővé teszi a vezeték kényelmes csatlakoztatását. Korlátlan 600 V UL jóváhagyás a kompakt cikk-cakk rögzítésnek köszönhetően. A működtetés és a vezetékes csatlakozás egy irányból lehetővé teszi az integrációt az eszköz elején.

Ez a szöveg gépi fordítással készült.
