Name: Phoenix Contact 1727816 Nyomtatott áramköri kapocs 1 mm² Pólusszám 10 Zöld 1 db darab
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

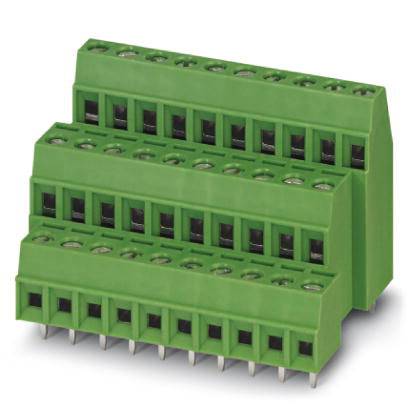

Több csatlakozóval és érintkezővel rendelkező, zöld, lépcsőzetes nyomtatott áramköri csatlakozó, elektromos csatlakozásokhoz alkalmas.

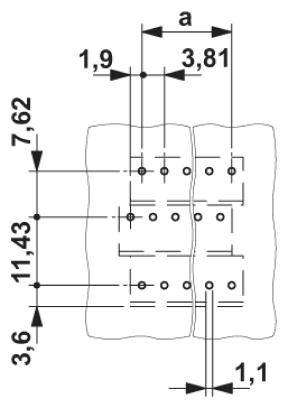

Diagram méretekkel: 1,9, 3,81, 3,6, 7,62, 11,43 és 1,1 közelebbről meg nem határozott egységekben. Pozíciókat és távolságokat mutat.

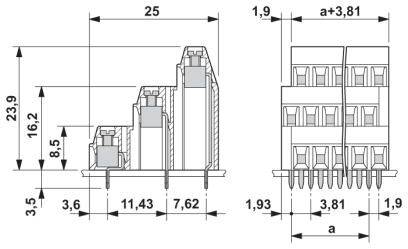

Műszaki rajz egy csatlakozóról milliméterben megadott méretekkel. Oldal- és elölnézetet mutat részletes méretezéssel.

1/3

Hasonló kivitel

Csomagolás

darab

Termék típus

Nyomtatott áramköri kapocs

3.81 mm

Pólusok száma sorozatonként

Pólusszám

Adatlap (PDF)

Szállítás: 10. 20. [K.]

70 db

Szám

Összesen (4790Ft / Darab)

4790Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 1 db

Műszaki adatok

Csavarmenet: M2
Szerelési mód: hullámforrasztás
Csatlakozók száma: 30
Dugaszolható: nem
Meghúzási nyomaték: 0,22 Nm ... 0,25 Nm
Fémfelület forrasztási területe (felső réteg): ón (5–7 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Teljes magasság (magasság forrasztócsap nélkül): 23,9 mm
Csap hossza: 3,5 mm
Tüske méretek: 0,5 x 0,9 mm
Névleges impulzus feszültség (III / 3): 2,5 kV
Névleges keresztmetszet: 1 mm²

Csomagolás: darab

Gyártói szám: MK3DS 1/10-3,81

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Vonóhüvellyel

RM: 3.81 mm

Sorok száma: 3

Pólusok száma sorozatonként: 10

Pólusszám: 10

Csupaszolási hossz (max.): 5 mm

Csatlakozó: Csavaros csatlakozó
Nyák

Névleges áram: 8 A

Min. hajlékony keresztmetszet: 0.14 mm²

Névleges áramerősség, kerekítve: 8 A

Merev átmérő (min.): 0.14 mm²

Max. keresztmetszet, hajlékony: 1 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 26

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: Poliamid

Gyártói szín: Zöld

Gyártói szám: 1727816

Tartalom: 1 db

Névleges feszültség: 160 V

Szélesség: 40 mm

Magasság: 27.4 mm

Hossz: 25 mm

UKCA: Igen
